概述
DZ47N-63系列附件包括辅助触头OF、报警触头SD、分励脱扣器MX+OF、过电压脱扣器MV、欠电压脱扣器MN、过欠压脱扣器MV+MN、失压脱扣器MNs。
DZ47N-125系列附件包括辅助触头OF、报警触头SD、分励脱扣器MX、分励辅助MX+OF、过电压脱扣器GY、欠电压脱扣器QY、过欠压脱扣器GQY、失压脱扣器MNs。
附件不能单独使用，只能与断路器或漏电断路器拼装组合后使用。

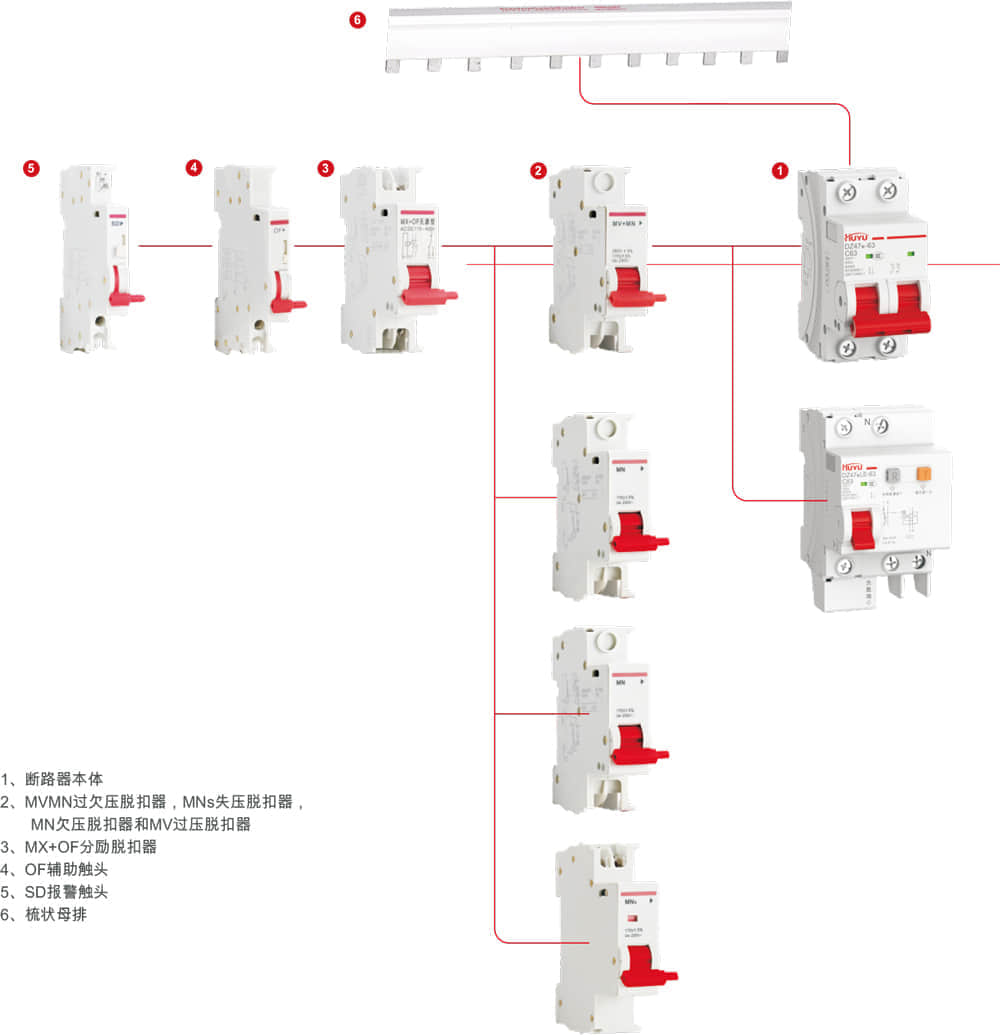

附件安装方式（63壳架）
安装说明
1、附件免工具安装，安装位置在断路器的左侧。
2、附件拼装总宽54mm内，从左至右的顺序及数量：OF，SD ( 3 max.) +MO，MNs，MV，MN，MVMN(2 max.)+MCB。

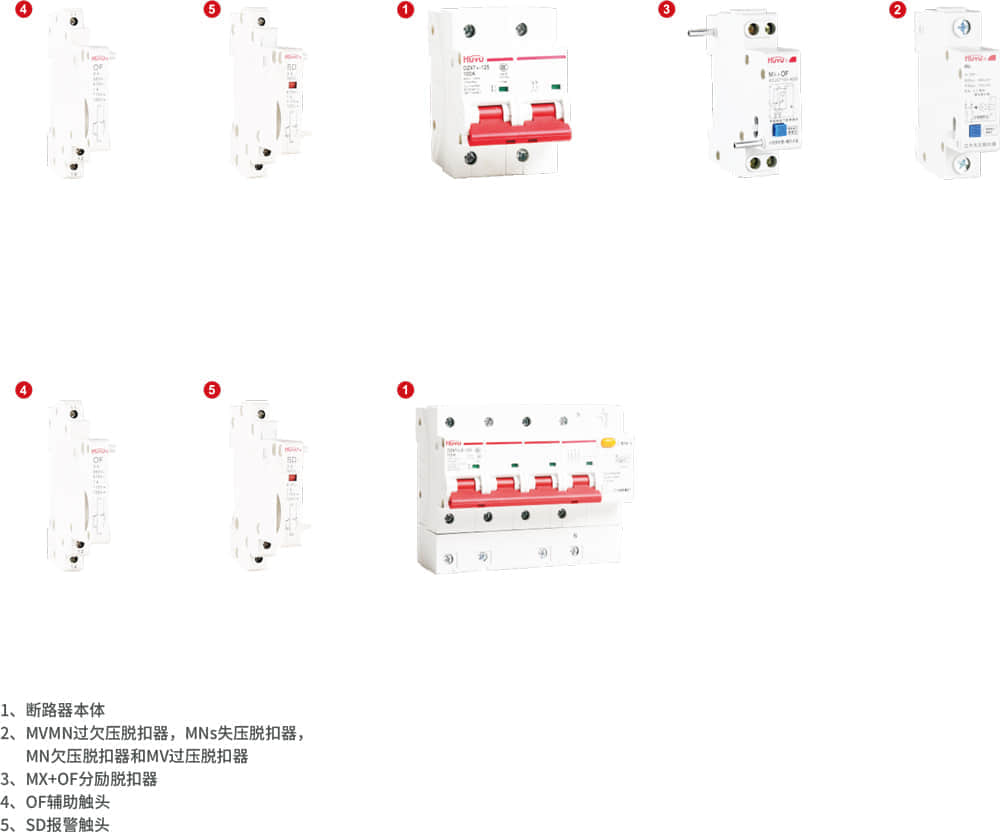

附件安装方式（125壳架）
安装说明
1、OF、SD拼装在断路器左侧，每台断路器左侧仅能拼装一个附件
2、MX+OF、MV、MN、MVMN拼装在断路器右侧，每台断路器右侧仅能拼装一个附件
3、DZ47NLE-125漏电产品右侧不能拼装附件
4、附件与DZ47N-125和DZ47NLE-125系列断路器拼装使用
5、上述仅附件不可单独定购，需与断路器拼装后出厂
远程指示附件（63壳架）

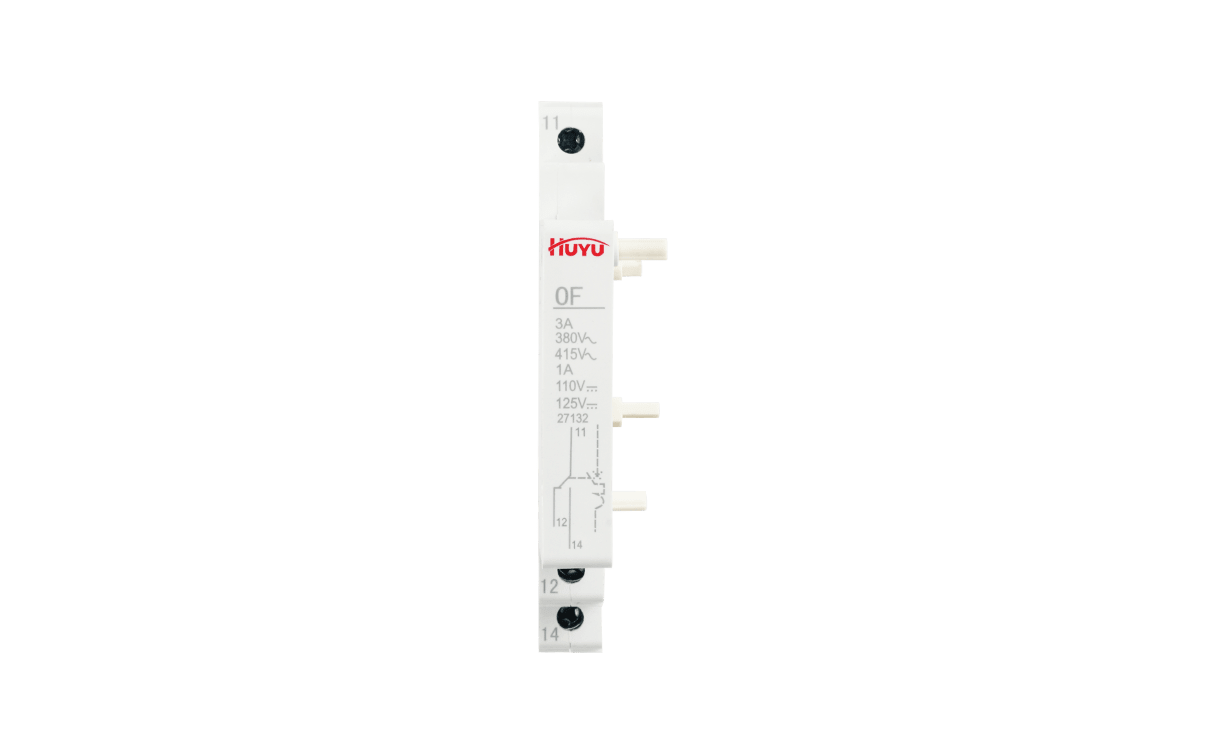

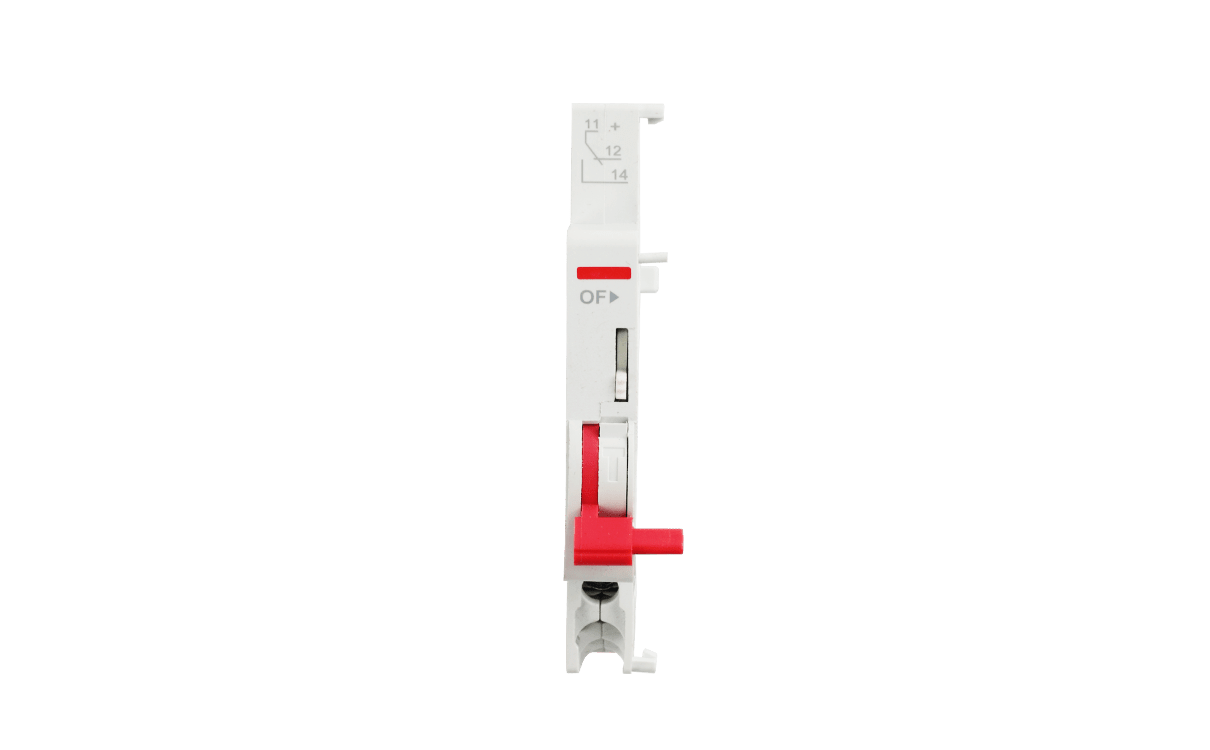

● OF 辅助触头
▪ 外接电路，指示断路器的合、分状态
▪ 辅助触头的基本形式：一常开，一常闭
▪ 接线能力：1-2.5mm² 导线

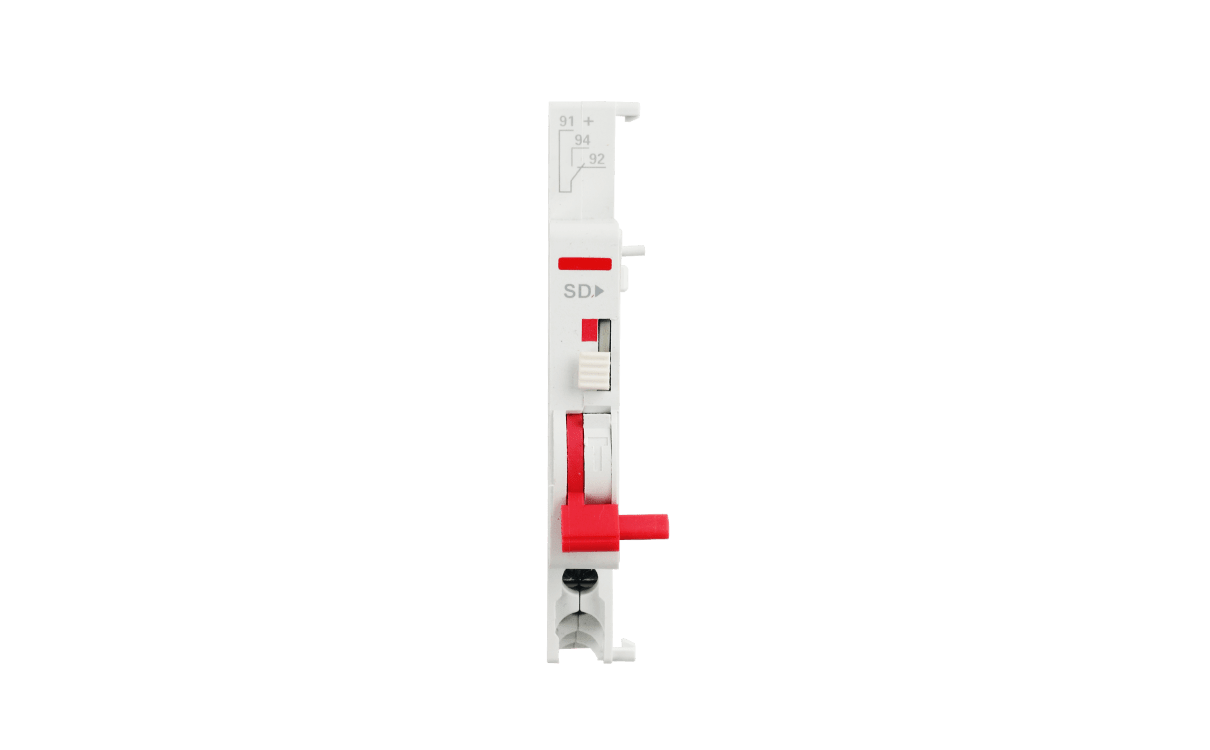

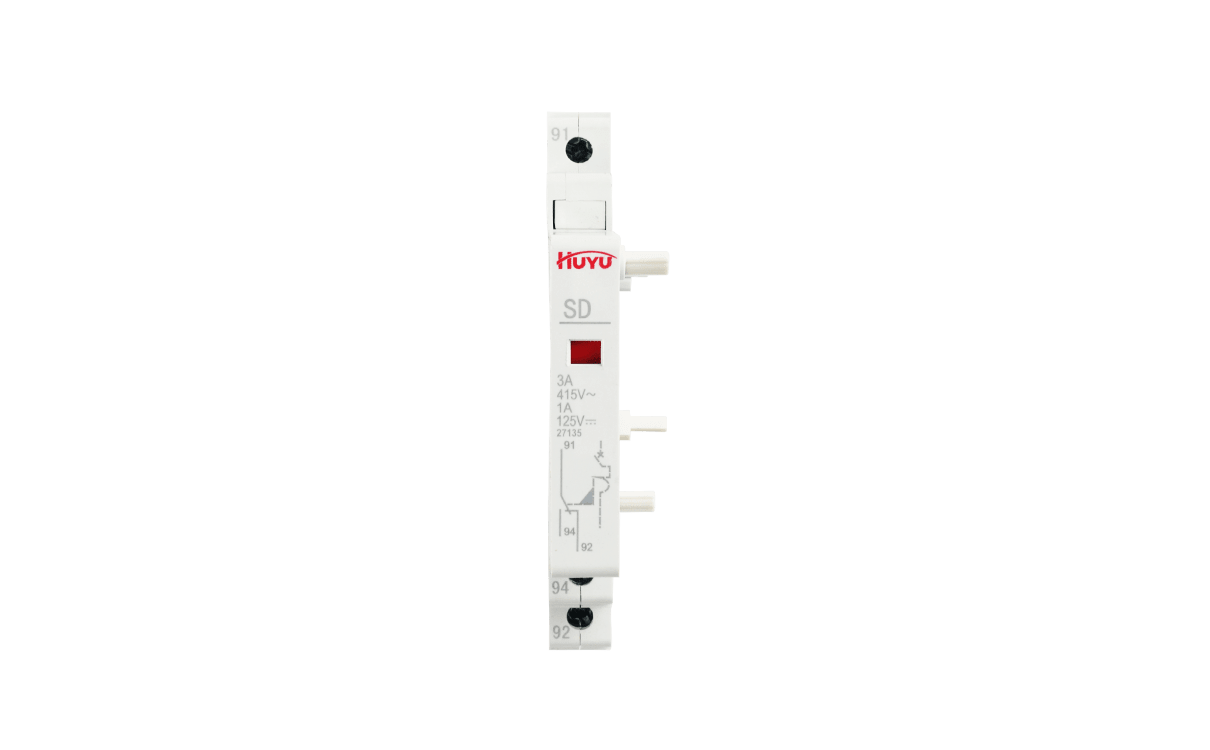

● SD 报警触头
▪ 断路器故障脱扣时发出信号
▪ 前面板上有机械指示，可指示故障脱扣
▪ 辅助触头的基本形式：一常开，一常闭
▪ 接线能力：1-2.5mm² 导线
脱扣附件（63壳架）

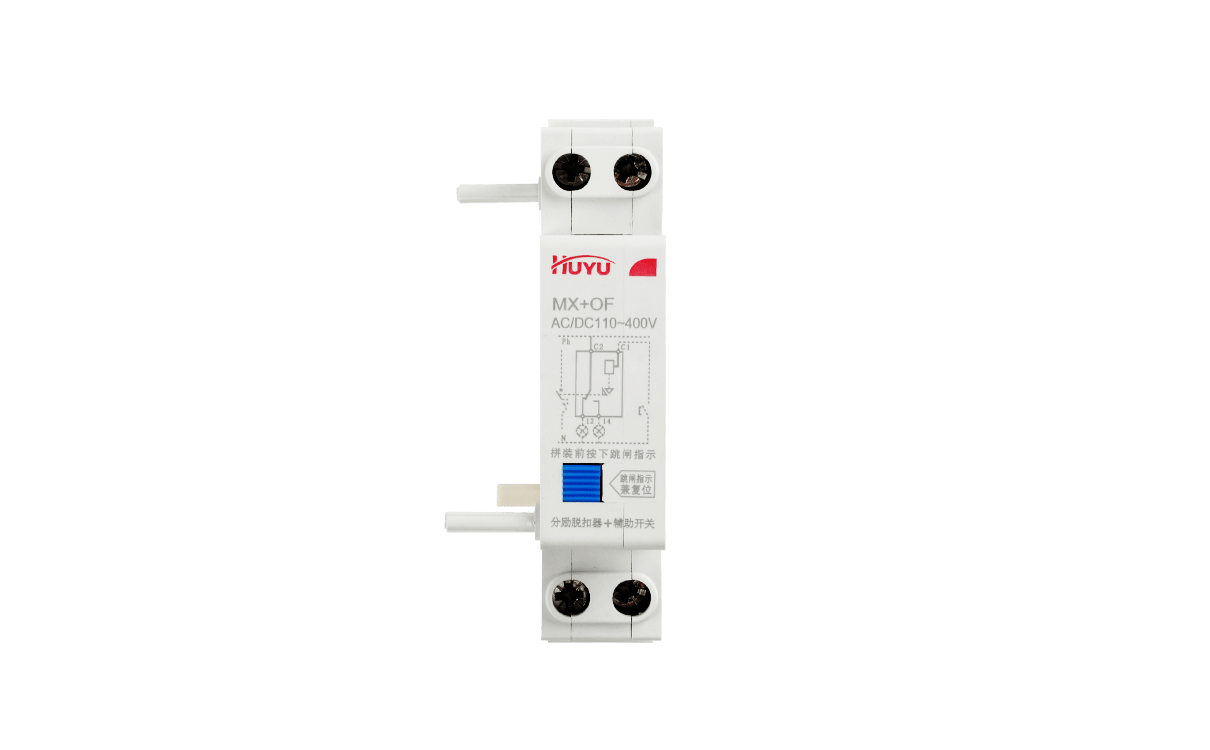

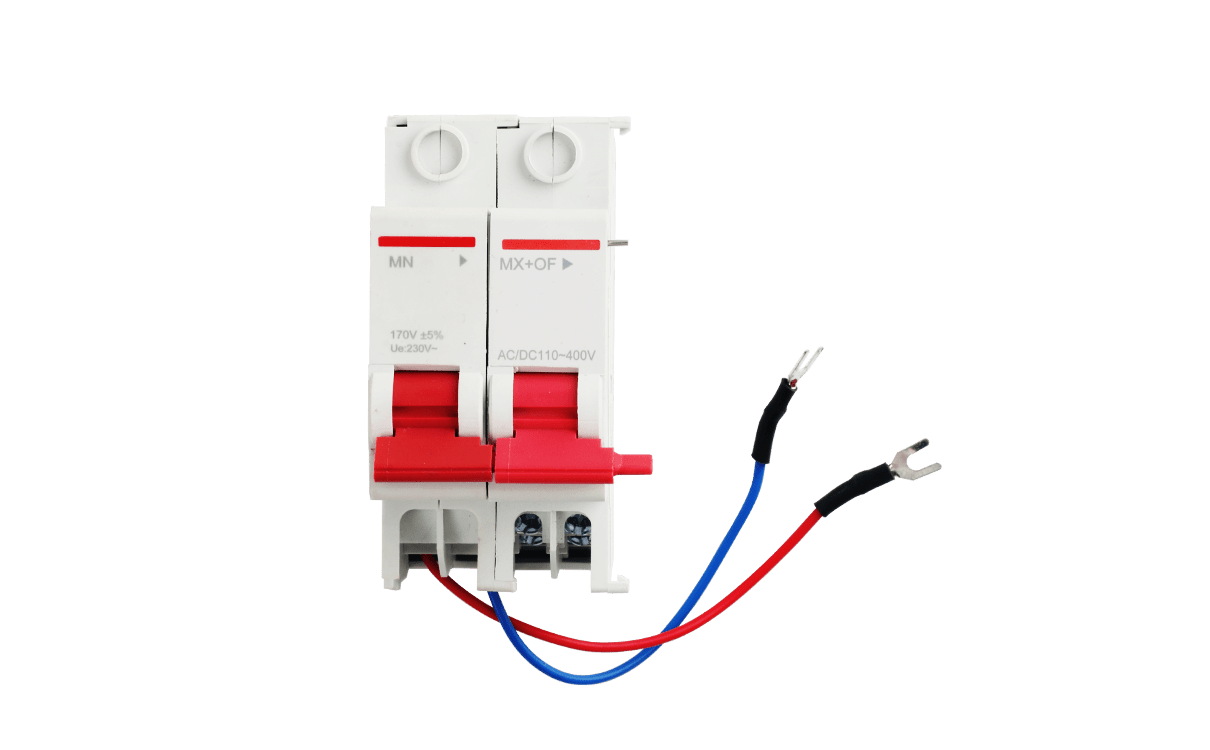

● MX+OF 分励脱扣器
▪ 外接电路，指示断路器的合、分状态
▪ 当得到信号后，触发与之拼装的断路器脱扣
▪ 辅助触头基本形式：一常开，一常闭
▪ 接线能力：1-2.5mm² 导线

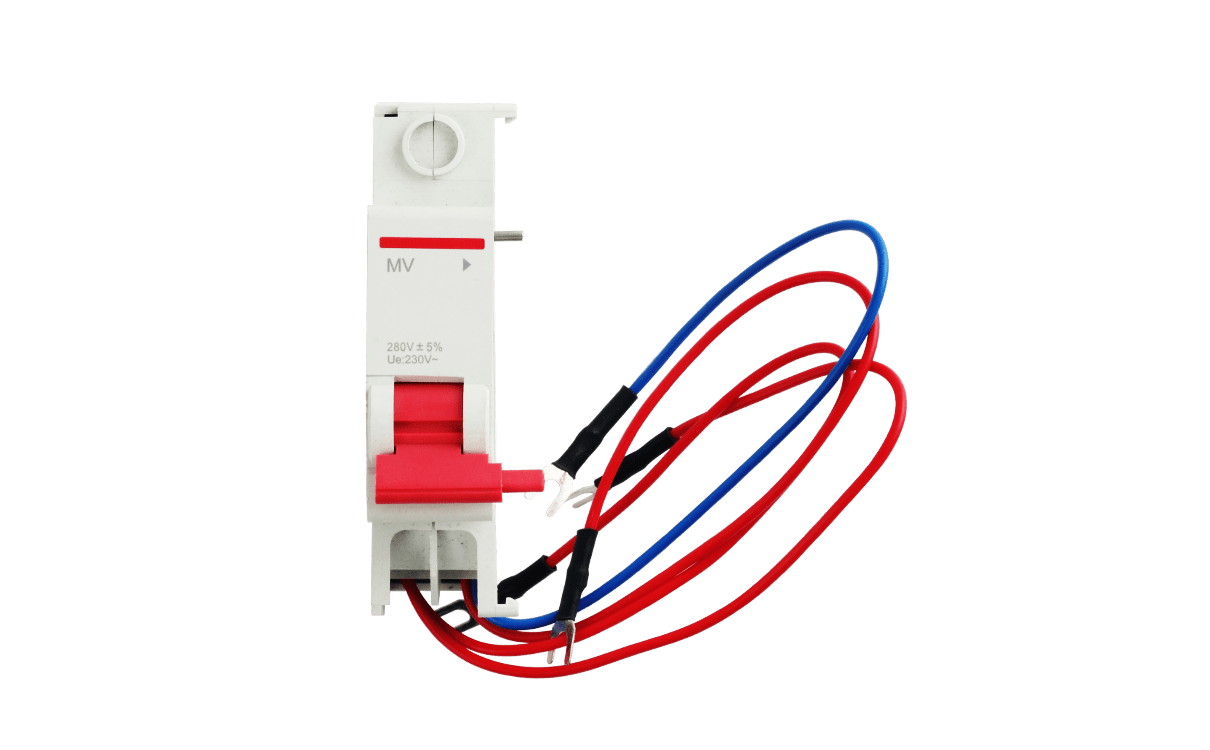

● MV 过压脱扣器
▪ 对线路过电压故障进行保护
▪ 当脱扣器两端电压上升至额定范围时，触发与之拼装的断路器脱扣
▪ 前面板上有故障脱扣指示，指示件弹起，为过电压脱扣
▪ 额定工作脱扣过电压 ：（280±14 ）V AC
▪ 接线能力 ：1-2.5mm²

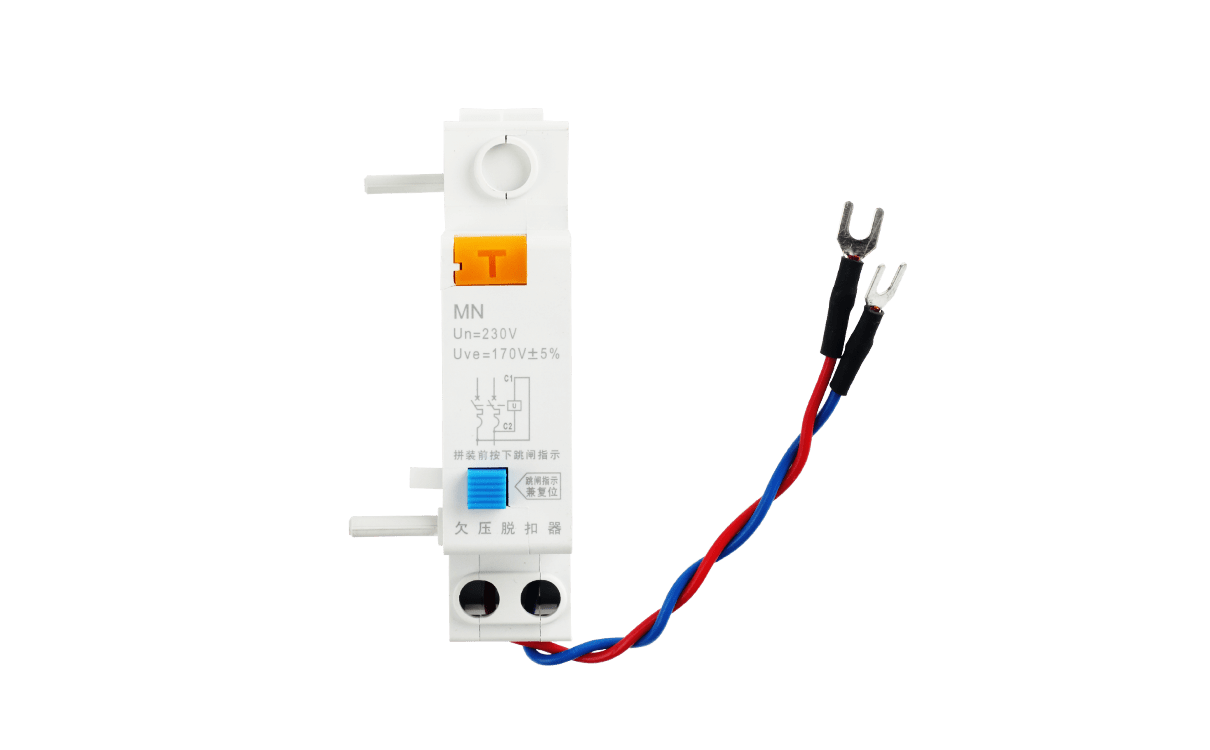

● MN 欠压脱扣器
▪ 对线路欠电压故障进行保护
▪ 当脱扣器两端电压下降至额定范围时，触发与之拼装的断路器脱扣
▪ 前面板上有故障脱扣指示，指示件弹起，为欠电压脱扣
▪ 额定工作脱扣欠电压 ：（161±8.05）V AC，欠电压保护区间为(35%～70%)Ue
▪ 接线能力 ：1-2.5mm²

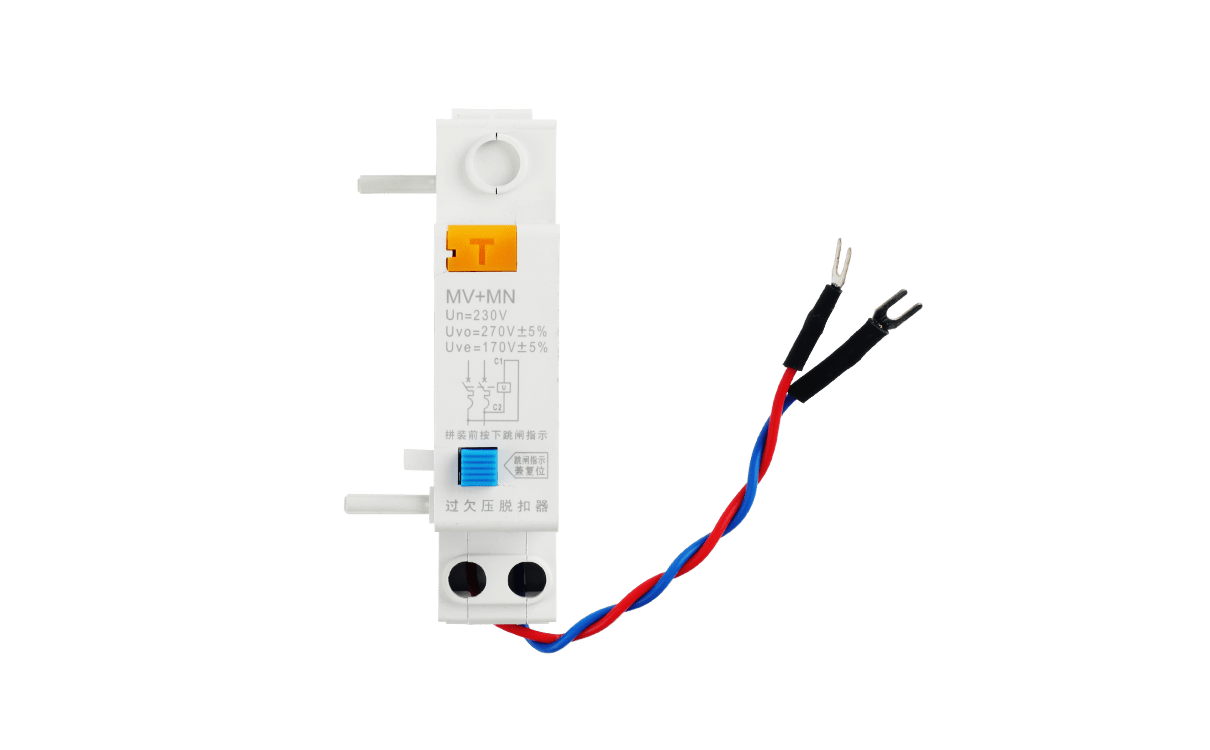

● MVMN过欠压脱扣器
▪ 对线路过电压和欠电压等故障进行保护
▪ 当脱扣器两端电压上升或下降至额定范围时，触发与之拼装的断路器脱扣
▪ 前面板上有故障脱扣指示，指示件弹起，为过电压或欠电压脱扣
▪ 额定工作脱扣过电压 ：（280±14）V AC，额定工作脱扣欠电压 ：（161±8.05 V AC，
▪ 欠电压保护区间为(35%～70%)Ue
▪ 接线能力 ：1-2.5mm²

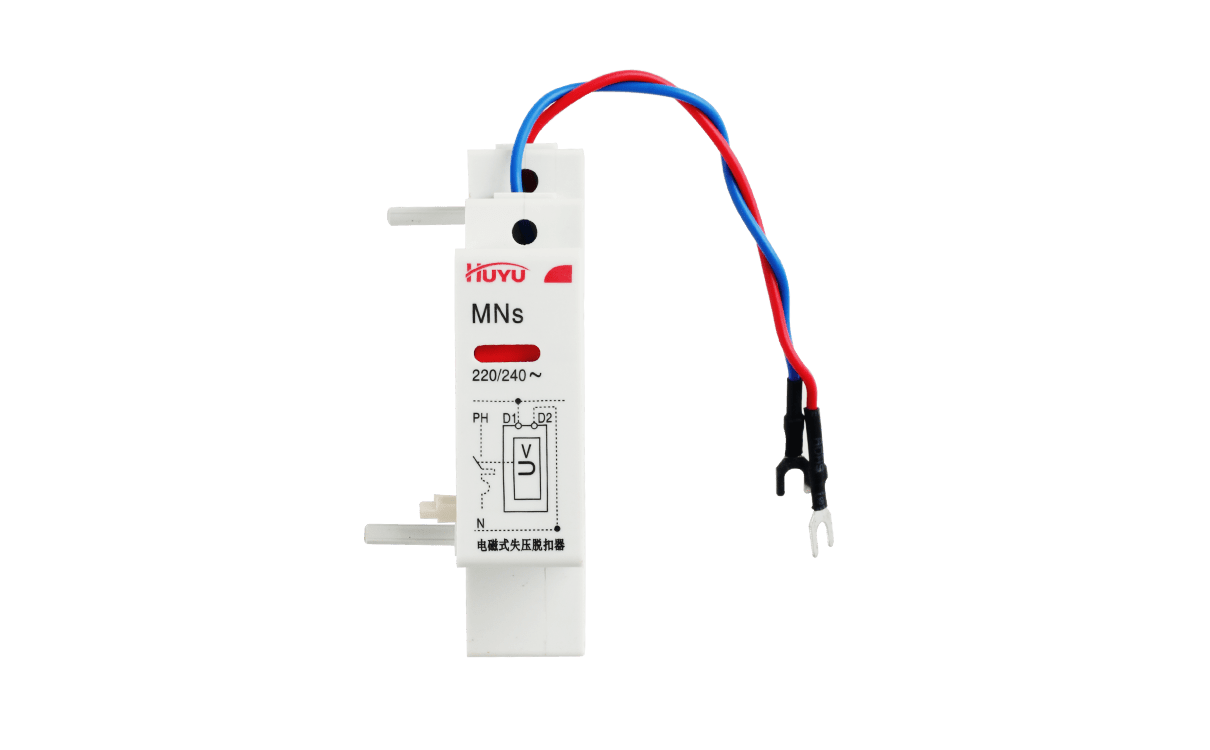

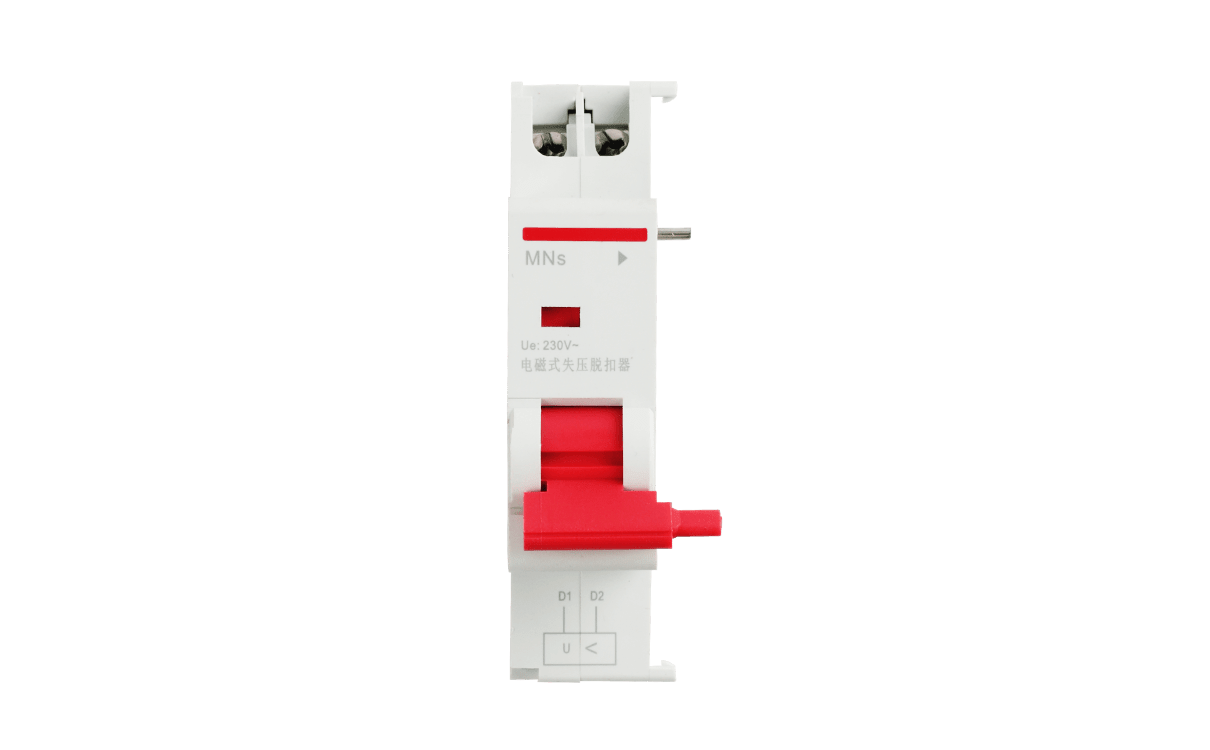

● MNs 失压脱扣器
▪ 当供电电压电压下降至额定范围内时，触发与之拼装的断路器脱扣,实现线路的欠电压保护 ；
▪ 当供电电压恢复正常时，保证断路器正常闭合 ；
▪ 当供电电压为零或下降至额定范围内时，防止断路器重新闭合 ；
▪ 前面板上有故障脱口指示，指示件弹起，为欠电压脱扣
▪ 额定工作脱扣欠电压 ：(161±8.05)V AC，欠电压保护区间(35%~70%)Ue
▪ 正常恢复电压（≥85%Ue），失压保护区间(＜35%Ue）
▪ 接线能力 ：1-2.5mm²
远程指示附件（125壳架）
● OF 辅助触头
▪ 外接电路，指示断路器的合、分状态
▪ 辅助触头的基本形式：一常开，一常闭
▪ 接线能力：1-2.5mm² 导线
● SD 报警触头
▪ 断路器故障脱扣时发出信号
▪ 前面板上有机械指示，可指示故障脱扣
▪ 辅助触头的基本形式：一常开，一常闭
▪ 接线能力：1-2.5mm² 导线
脱扣附件（125壳架）
● MX+OF 分励脱扣器
▪ 外接电路，指示断路器的合、分状态
▪ 当得到信号后，触发与之拼装的断路器脱扣
▪ 辅助触头基本形式：一常开，一常闭
▪ 接线能力：1-2.5mm² 导线

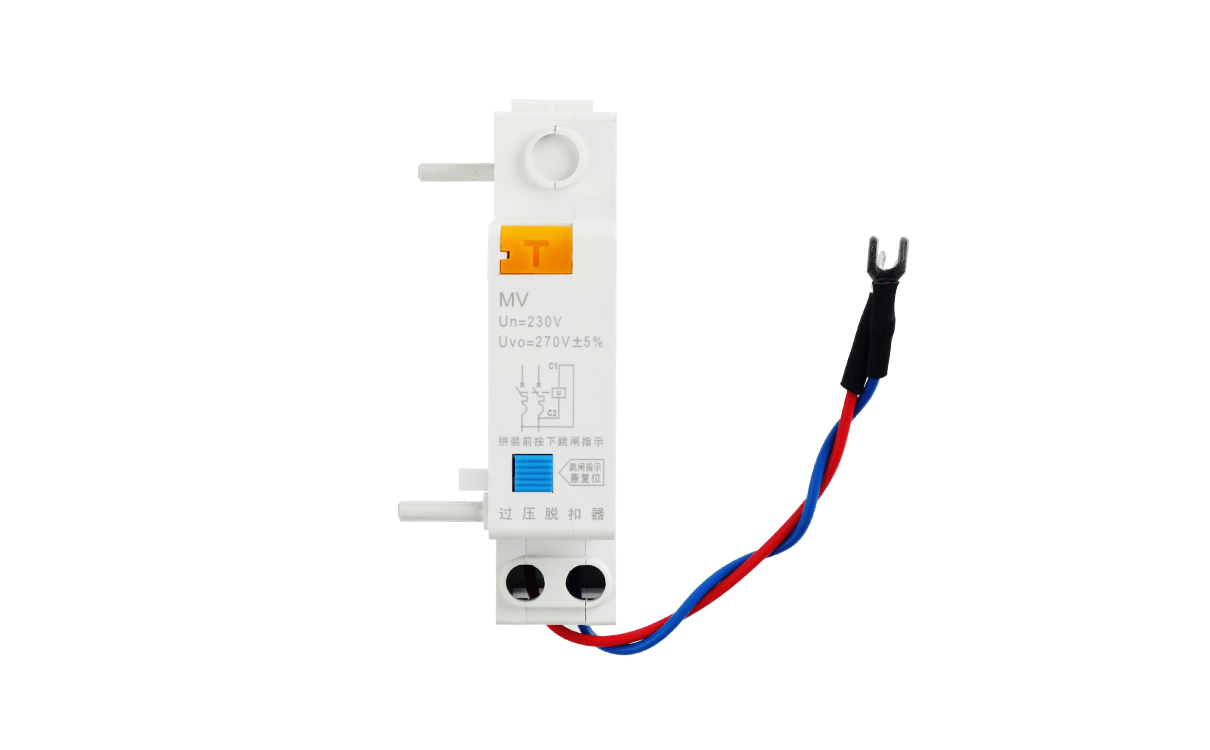

● MV 过压脱扣器
▪ 对线路过电压故障进行保护
▪ 当脱扣器两端电压上升至额定范围时，触发与之拼装的断路器脱扣
▪ 前面板上有故障脱扣指示，指示件弹起，为过电压脱扣
▪ 额定工作脱扣过电压 ：（280±14 ）V AC
▪ 接线能力 ：1-2.5mm²
● MN 欠压脱扣器
▪ 对线路欠电压故障进行保护
▪ 当脱扣器两端电压下降至额定范围时，触发与之拼装的断路器脱扣
▪ 前面板上有故障脱扣指示，指示件弹起，为欠电压脱扣
▪ 额定工作脱扣欠电压 ：（161±8.05）V AC，欠电压保护区间为(35%～70%)Ue
▪ 接线能力 ：1-2.5mm²
● MVMN过欠压脱扣器
▪ 对线路过电压和欠电压等故障进行保护
▪ 当脱扣器两端电压上升或下降至额定范围时，触发与之拼装的断路器脱扣
▪ 前面板上有故障脱扣指示，指示件弹起，为过电压或欠电压脱扣
▪ 额定工作脱扣过电压 ：（280±14）V AC，额定工作脱扣欠电压 ：（161±8.05 V AC，
▪ 欠电压保护区间为(35%～70%)Ue
▪ 接线能力 ：1-2.5mm²
● MNs 失压脱扣器
▪ 当供电电压电压下降至额定范围内时，触发与之拼装的断路器脱扣,实现线路的欠电压保护 ；
▪ 当供电电压恢复正常时，保证断路器正常闭合 ；
▪ 当供电电压为零或下降至额定范围内时，防止断路器重新闭合 ；
▪ 前面板上有故障脱口指示，指示件弹起，为欠电压脱扣
▪ 额定工作脱扣欠电压 ：(161±8.05)V AC，欠电压保护区间(35%~70%)Ue
▪ 正常恢复电压（≥85%Ue），失压保护区间(＜35%Ue）
▪ 接线能力 ：1-2.5mm²
