概述

HYM3系列塑料外壳式断路器（以下简称断路器）是采用国际先进技术开发成功的新产品。该产品设计先进，性能可靠，技术指标高,维护便捷，外形美观，体积小。

该断路器适用于交流50Hz/60Hz，额定绝缘电压至1000V（125壳架及以下壳架的产品为800V），额定电流至630A的电力系统中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的危害，也可用来控制电动机不频繁的操作。

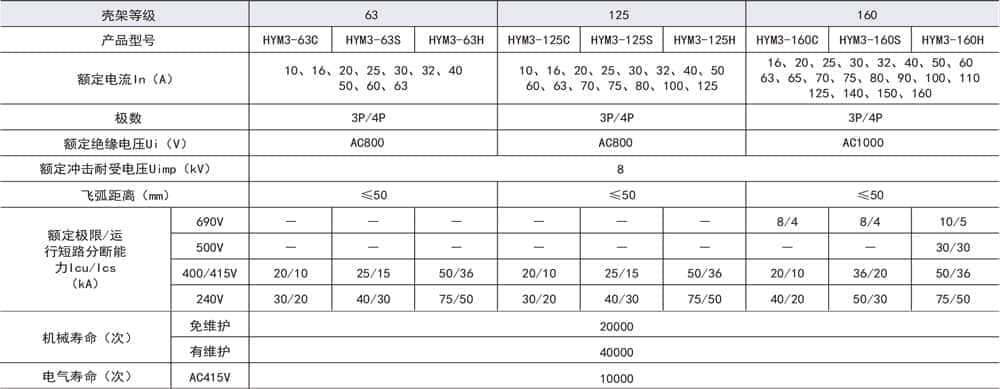

断路器按其额定极限短路分断能力的高低，分为C型(基本型)、S（标准型）、H（高分断型）三类。

断路器符合标准：GB/T 14048.2、IEC 60947-2。

正常工作条件

1、适用温度：周围空气温度不高于+40℃和不低于-5℃；24h的平均值不超过+35℃。（注：使用环境温度可扩展到-35℃～+70℃，对于特殊环境的用户（超出-5℃～+40℃），应根据产品样本、说明书中给出的数据或与制造厂协商使用。）

2、海拔：海拔高度不超过2000m（海拔超过2000m时请与制造厂协商使用）。

3、大气条件： 空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可允许有较高相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露；

4、污染等级：3级。

5、安装类别：主电路安装类别为Ⅲ。

6、防护等级：IP30（接线端子除外）。

7、安装环境条件:无显著摇动和冲击振动的地方；在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；在没有雨雪侵袭的地方。

8、储存和运输条件：适用于运输储存的温度范围为-35℃～+70℃；相对湿度不超过90%；产品运输过程中应轻搬轻放，不应倒放，应避免剧烈碰撞。
