概述

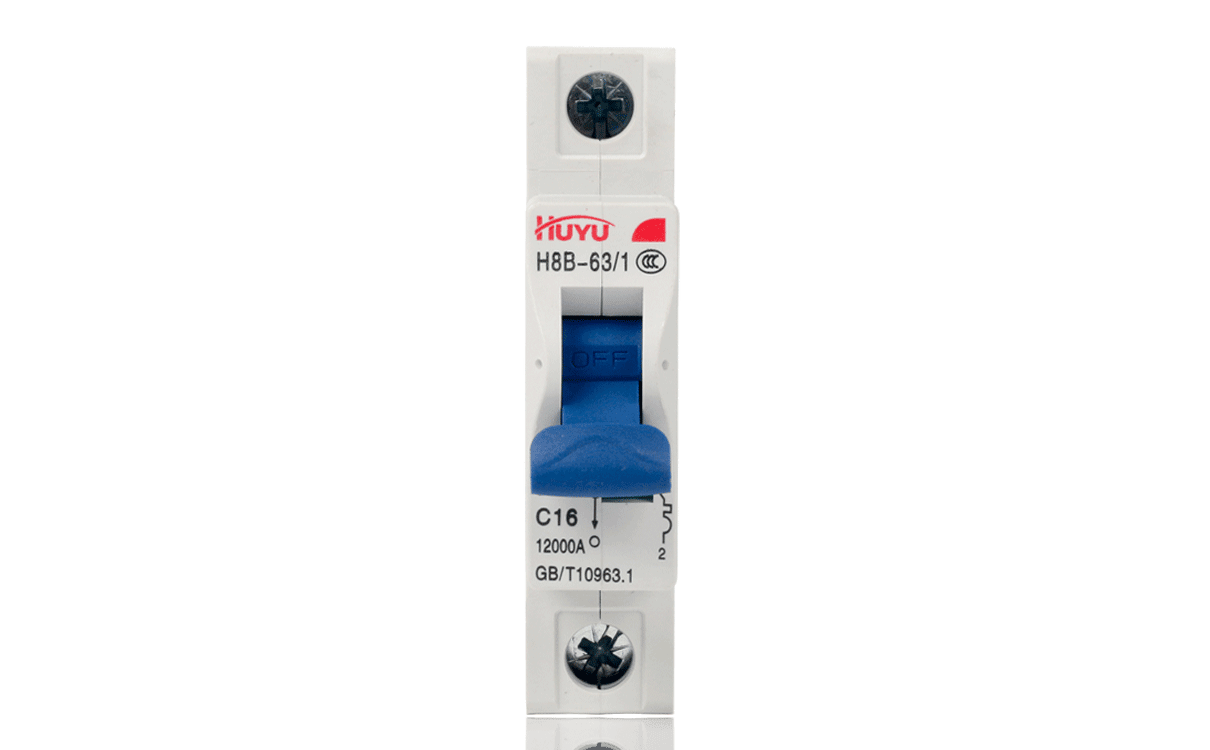

H8B-63系列小型断路器适用于交流50Hz,额定电压至230V/400V,额定工作电流至63A的线路中做过载和短路保护之用,,也可用在正常情况下作为线路的于不频繁的通断操作。
H8B-63系列小型断路器配套有H8B-F辅助触头、H8B-FB辅助报警触头、H8B-FL分励脱扣器和H8B-QY欠压脱扣器、H8B-GY过压脱扣器、H8B-GQY过欠压脱扣器等附件。为智能建筑物的智能化控制提供了方便。过压、欠压、过欠压为电子式脱扣器,与断路器或漏电断路器拼装组合使用,适用于交流50Hz,额定电压230V的线路,对线路故障引起的过压、欠压、过欠压进行保护,避免由于电网电压波动导致用电设备烧毁或不能正常使用。
断路器适用于工业、商业、高层和民用等各种场所。
符合标准:GB/T 10963.1、IEC 60898-1。
正常工作条件
1、周围空气温度上限值不超过+40℃,下限值不低于-5℃,24h内平均值不超过+35℃。
2、安装地点的海拔不超过2000m。
3、安装地点的大气相对湿度在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月的平均最大相对湿度不超过90%,同时该月的月平均温度不超过+25℃,由于温度变化发生在产品上的凝露情况必须采取措施。
4、污染等级:2级。
5、安装类别Ⅱ、Ⅲ。
6、采用35mm标准导轨安装
型号及含义

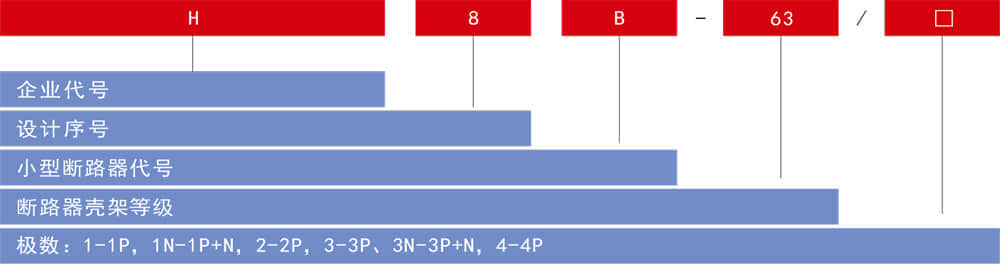

1、型号与含义
主要技术参数

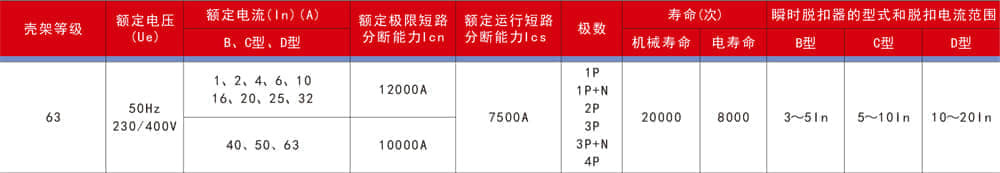

H8B-63系列小型断路器基本技术参数
