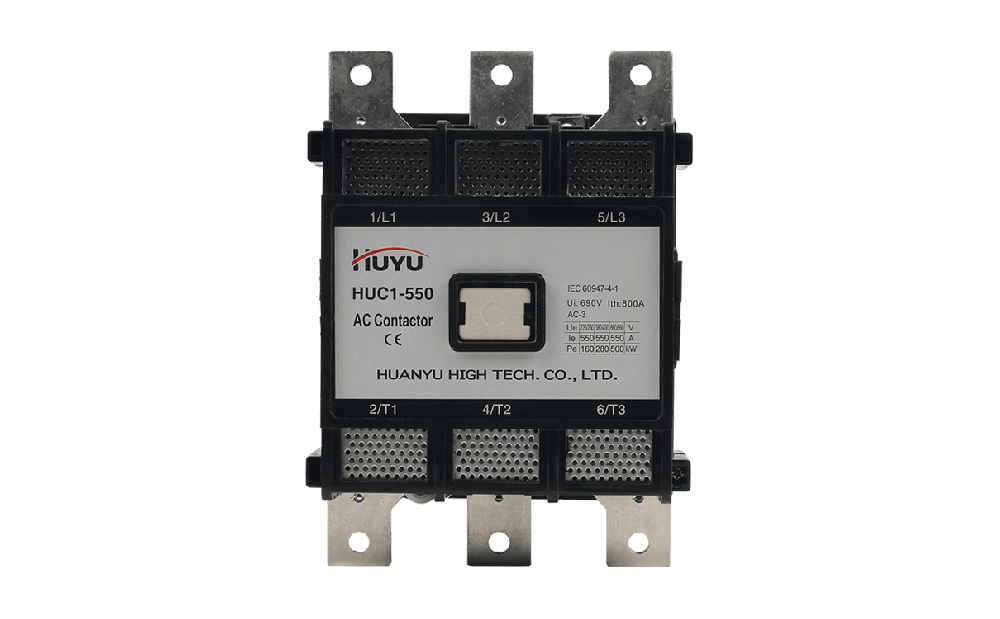

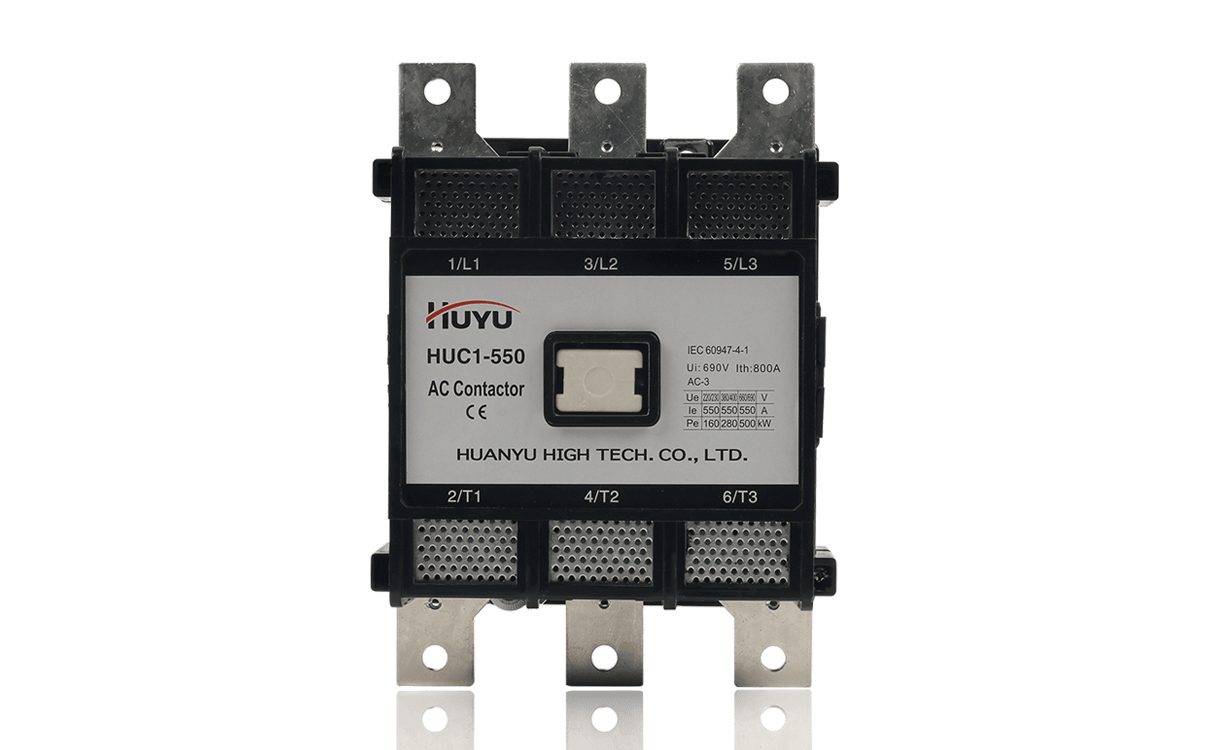

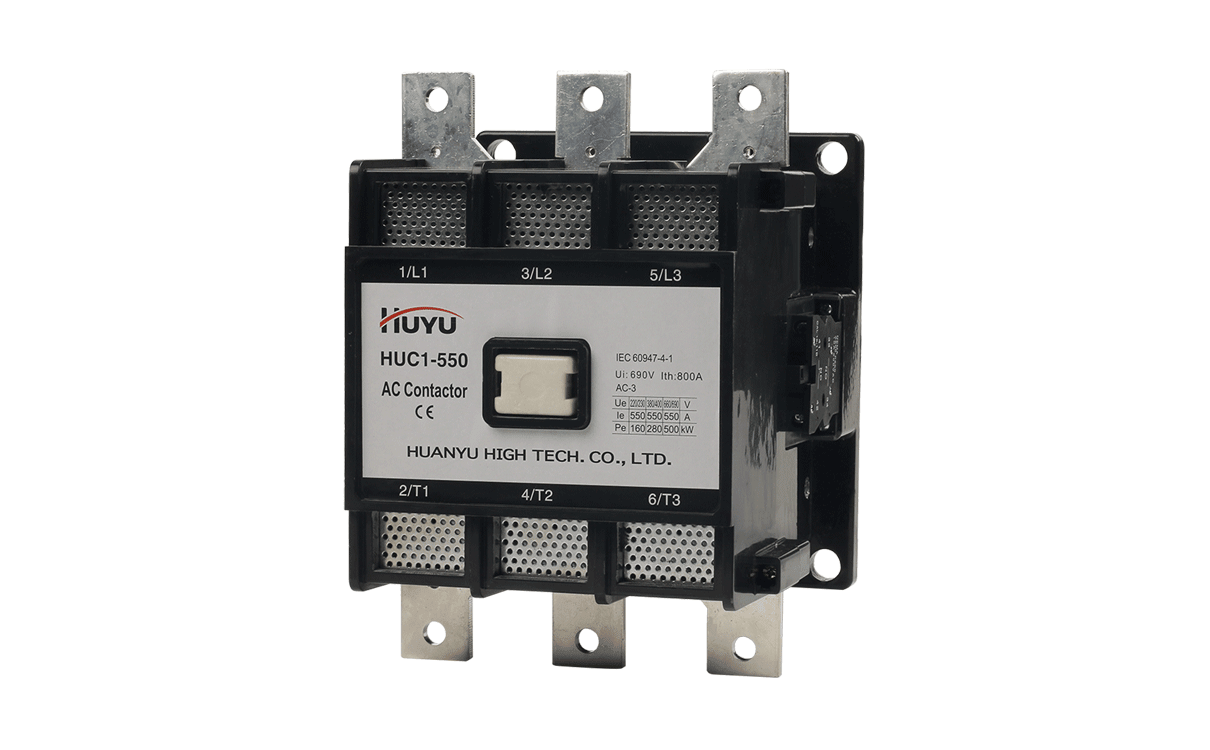

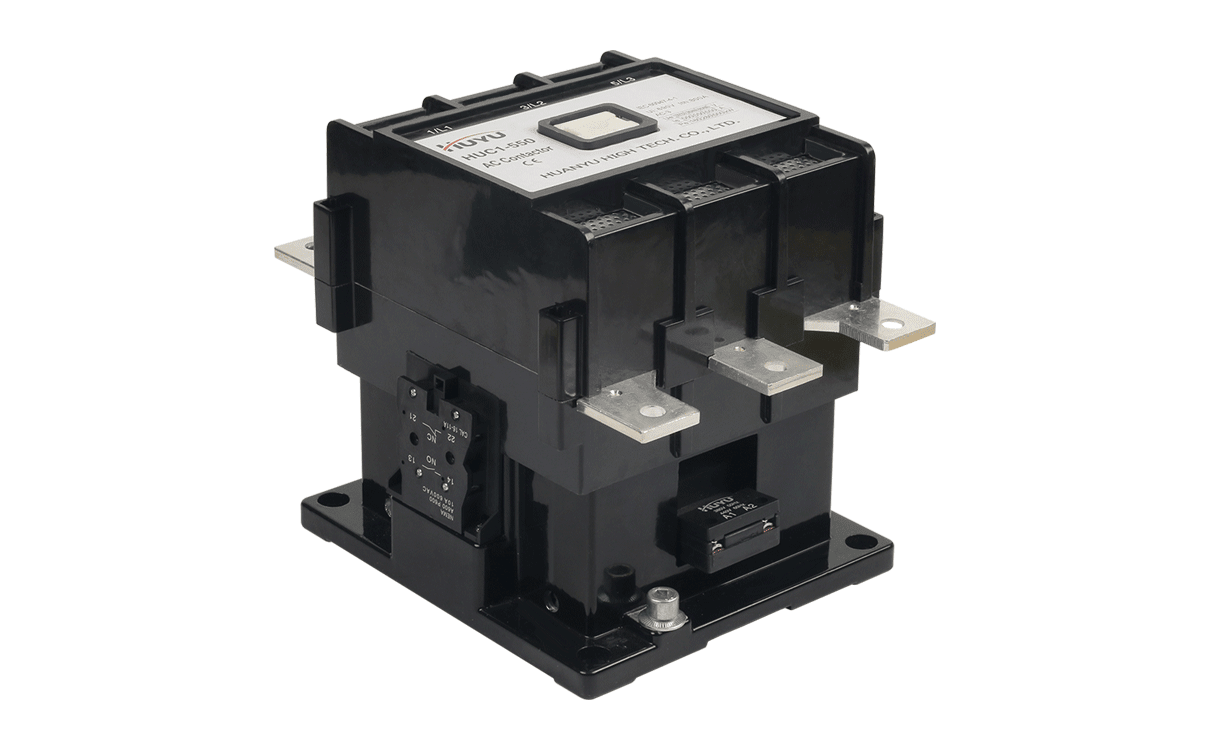

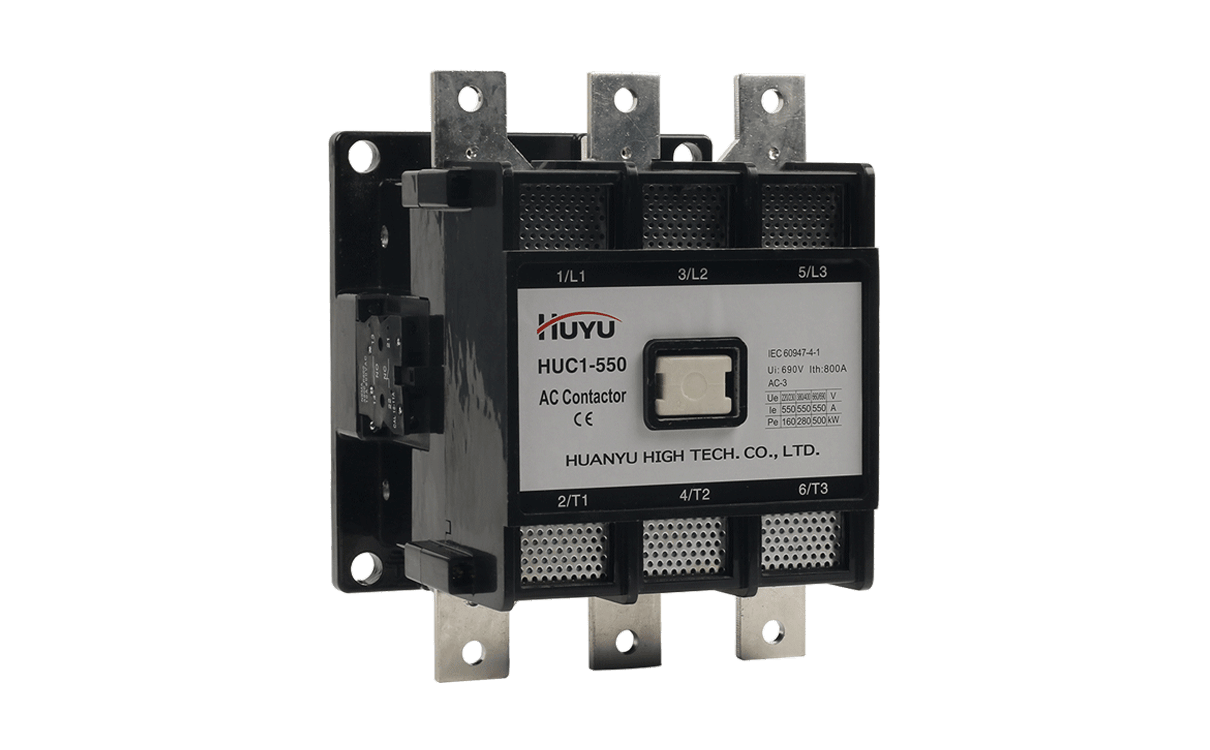

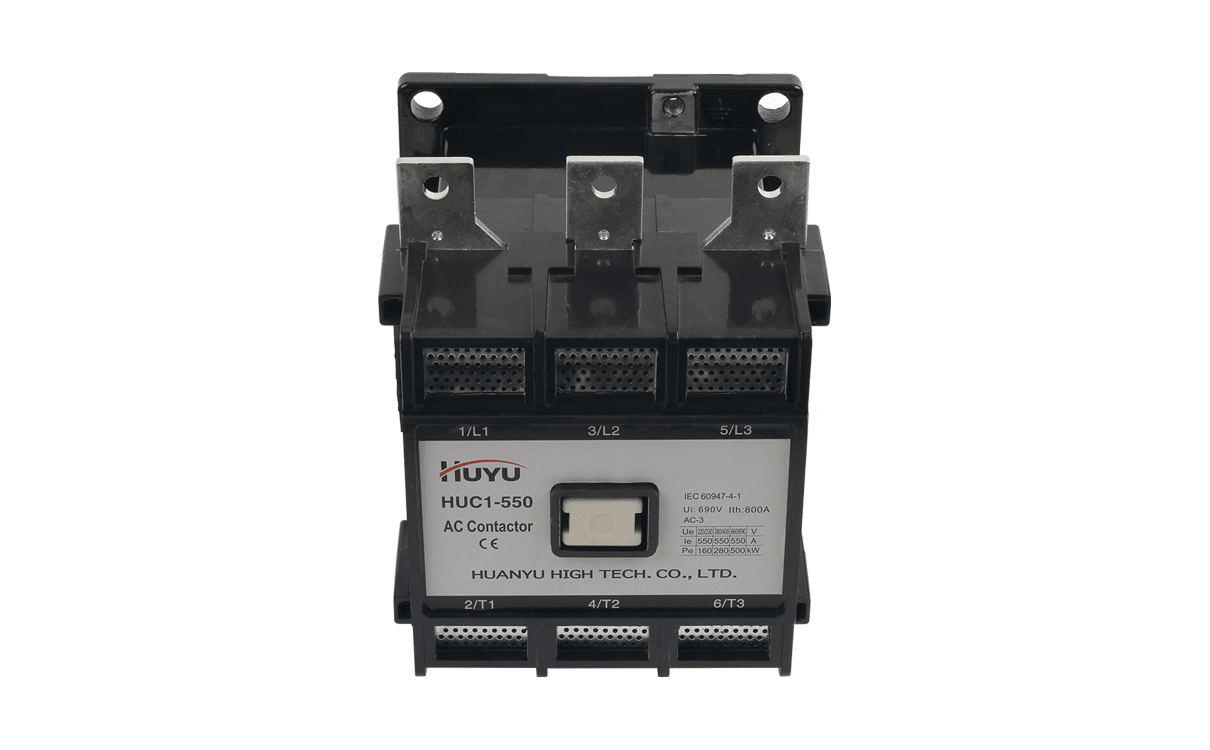

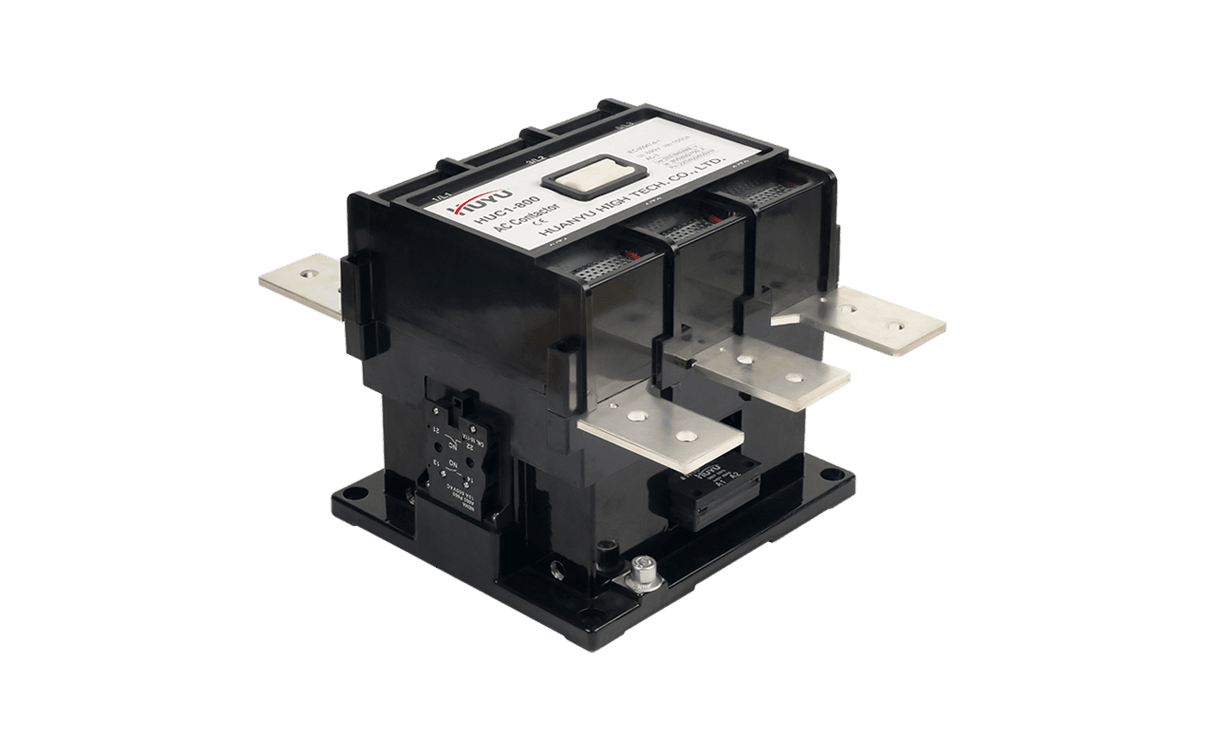

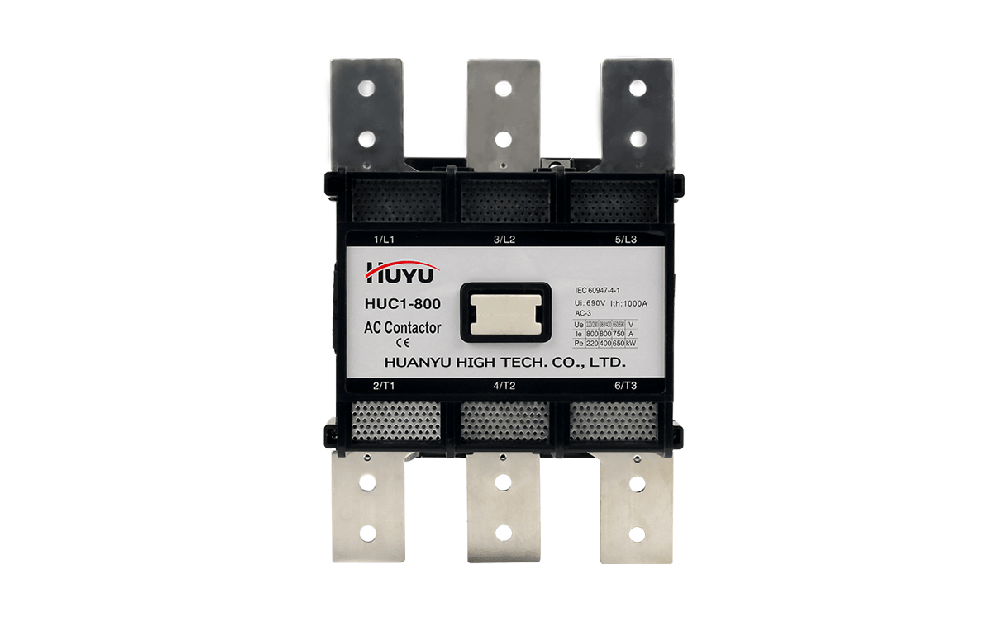

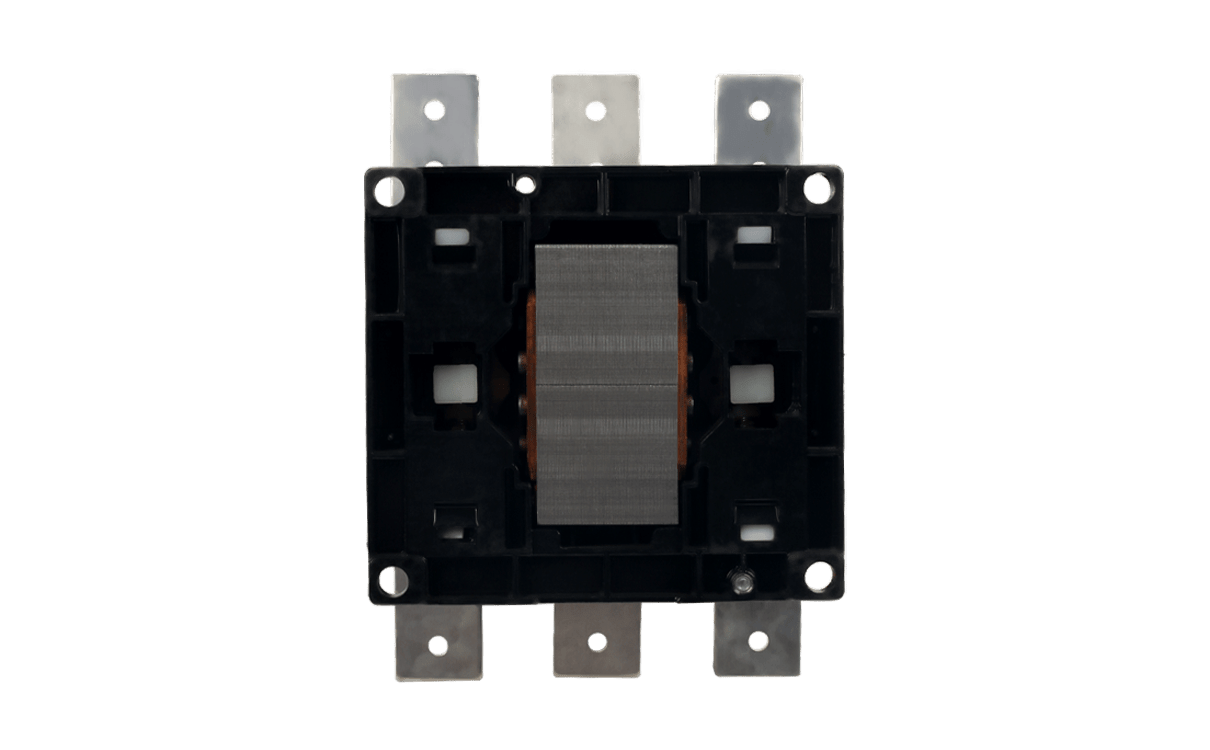

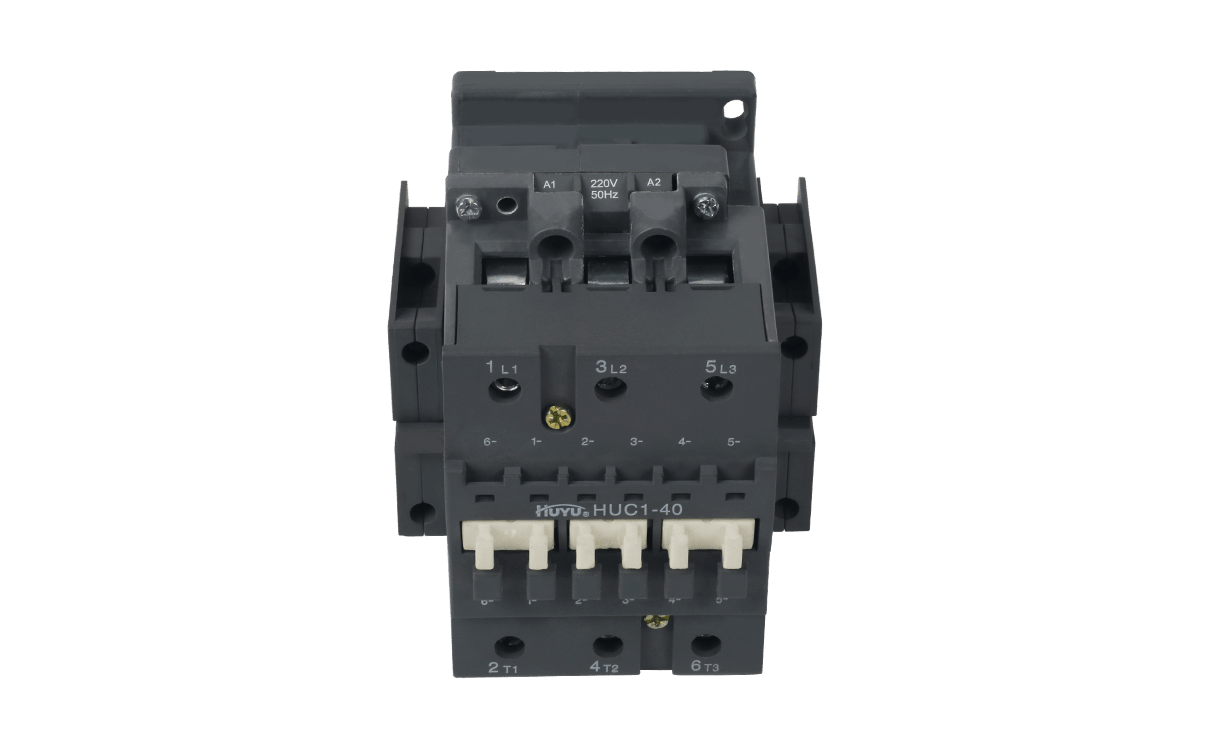

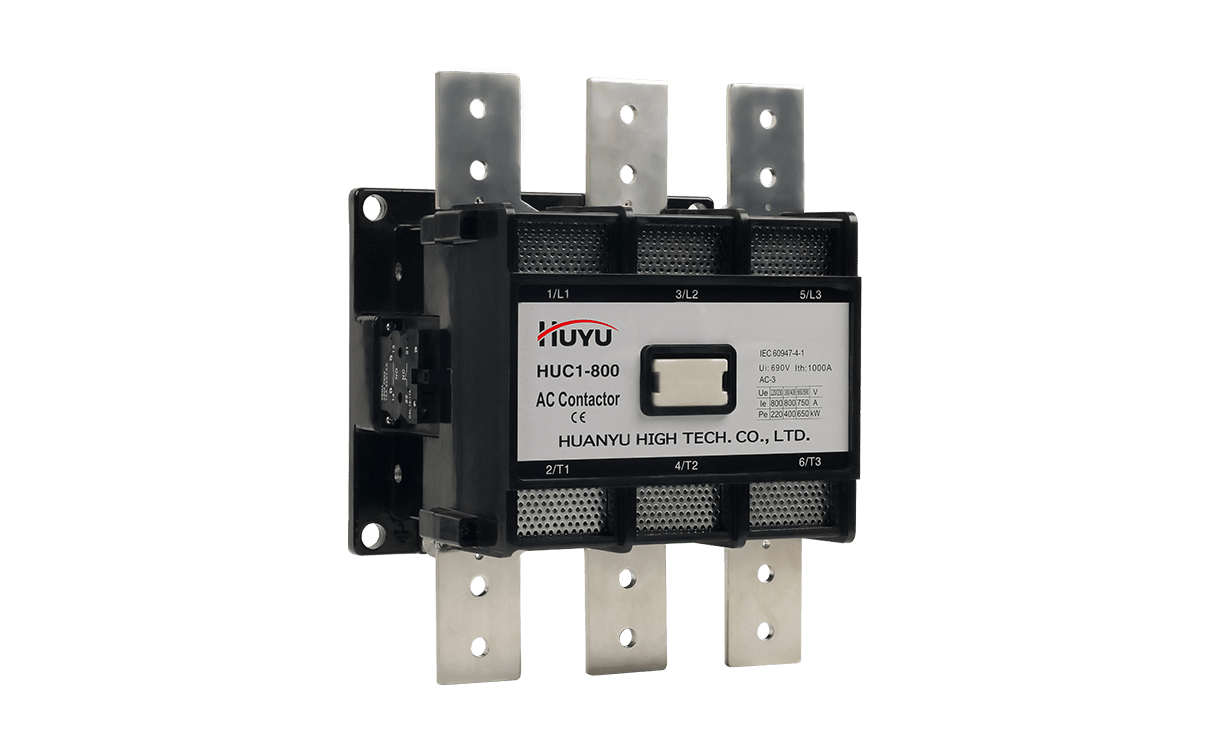

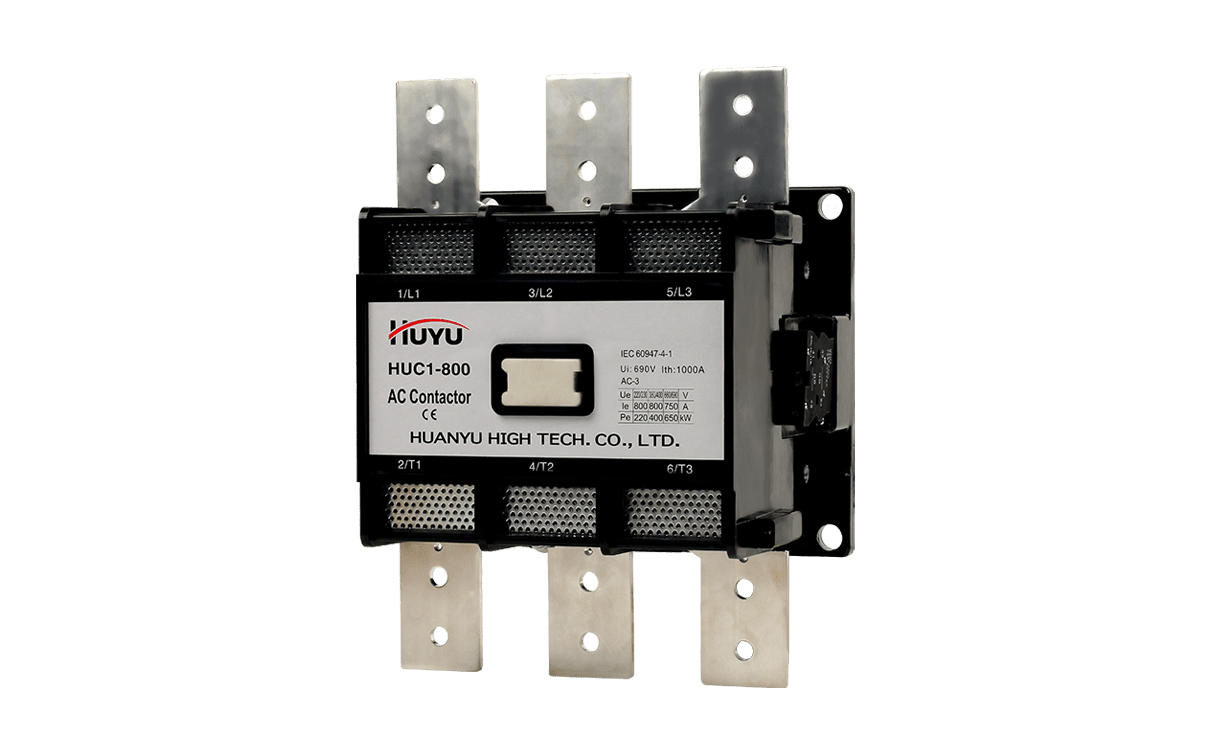

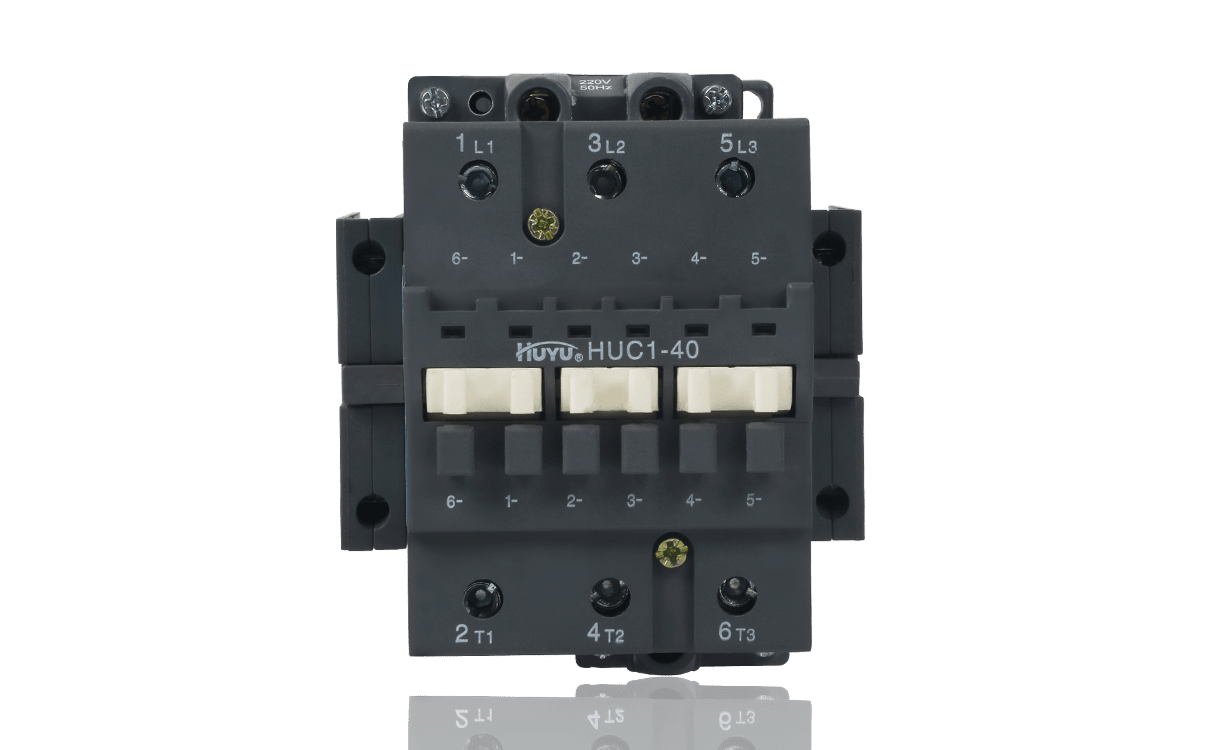

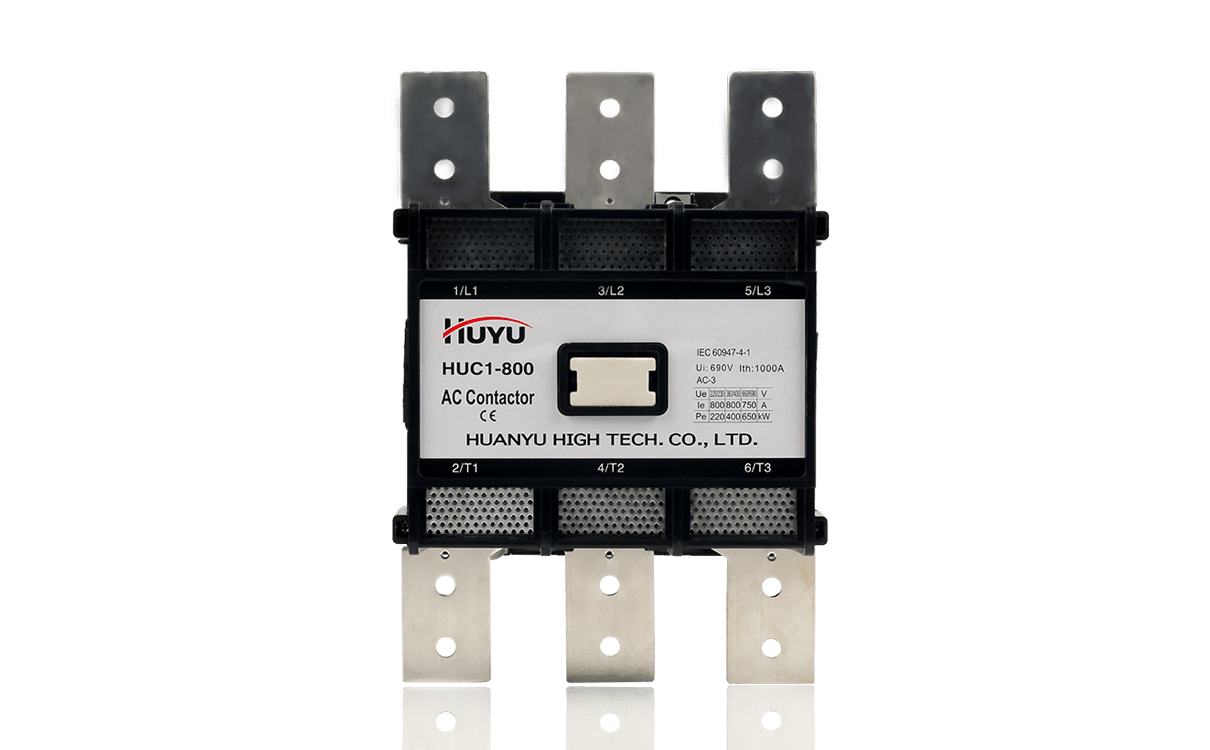

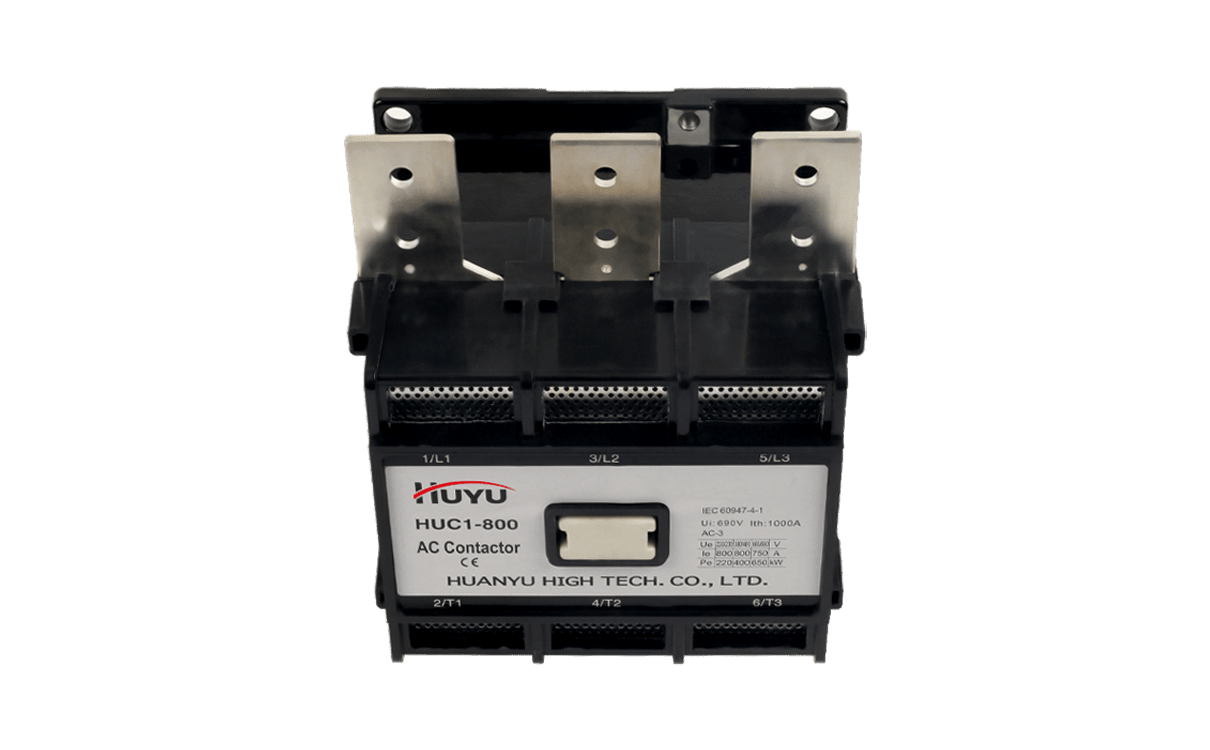

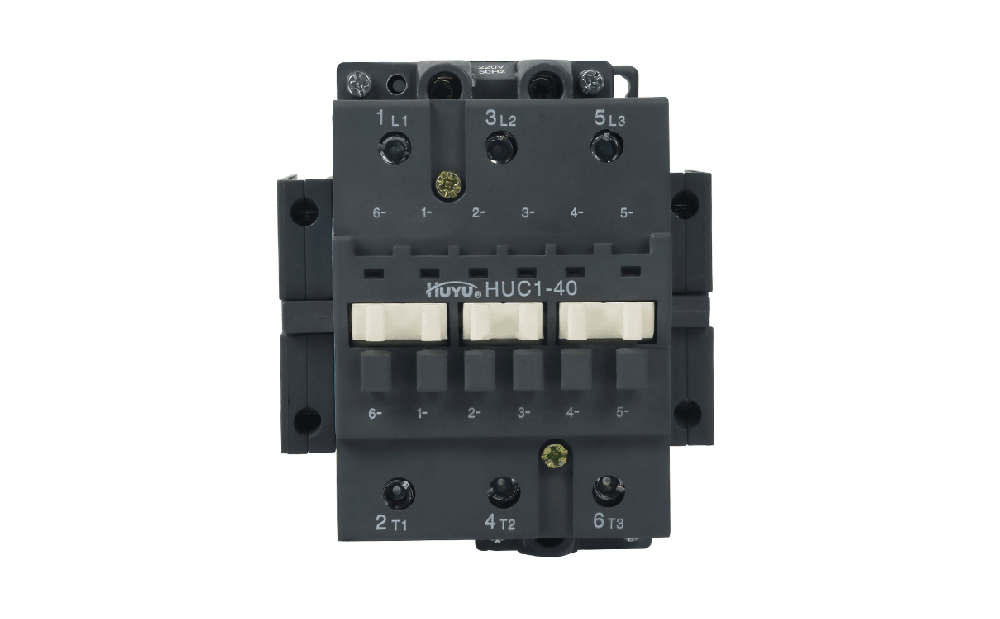

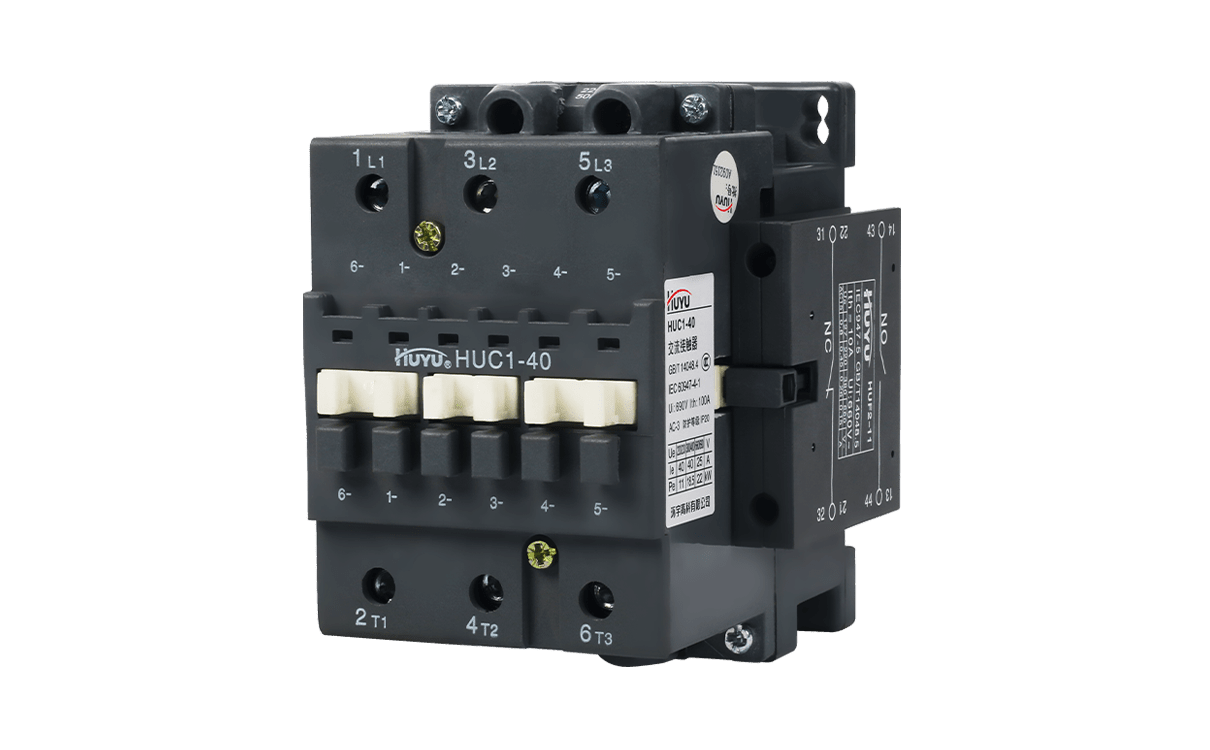

HUC1 交流接触器
HUC1系列交流接触器是在充分消化吸收国外优秀产品先进技术设计开发的新一代产品,该产品规格齐全,体积小,飞弧距离小,寿命长,性能指标和可靠性高。产品额定绝缘电压690V,主要适用于交流50Hz(或60Hz),额定工作电压至690V,额定工作电流至800A的电力系统中接通和分断电路,并与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。

概述




HUC1系列交流接触器是在充分消化吸收国外优秀产品先进技术设计开发的新一代产品,该产品规格齐全,体积小,飞弧距离小,寿命长,性能指标和可靠性高。产品额定绝缘电压690V,主要适用于交流50Hz(或60Hz),额定工作电压至690V,额定工作电流至800A的电力系统中接通和分断电路,并与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。

符合标准:GB 14048.4、IEC 60947-4-1。



正常工作条件




1、周围空气温度为:-5℃~+40℃。24小时内其平均值不超过+35℃。

2、海拔:不超过2000m。

3、大气条件:安装地点的空气相对湿度在+40℃时不超过50%,在较低温度下可允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊措施。

4、污染等级:3级。

5、安装类别:Ⅲ类。

6、外壳防护等级:IP20

7、安装条件:接触器的安装面与垂直的倾斜度不大于士5°,组成矿用起动器的接触器,安装面与垂直面的倾斜度不大于士15°。

8、冲击振动:接触器应安装和使用在无显著摇动,冲击和振动的地方。

9、运输、储存:接触器在运输中不应受到剧烈的碰撞和振动,在运输和存储中均不得受到雨雪侵袭。接触器适于在-25℃~+55℃之间,短时间(24h内)可达+70℃的温度下运输和存储。

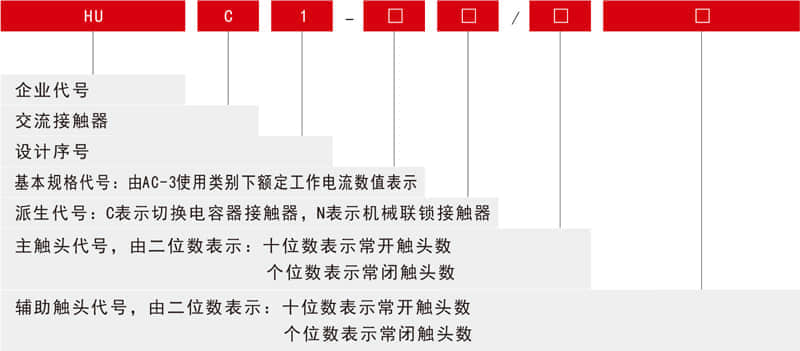

型号及含义

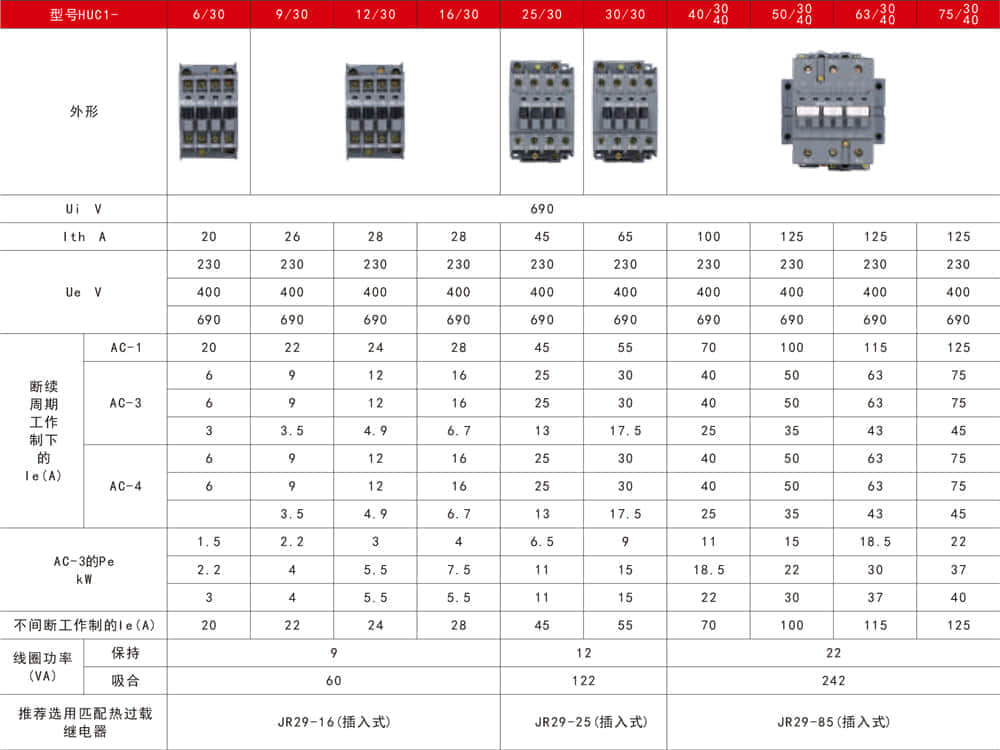

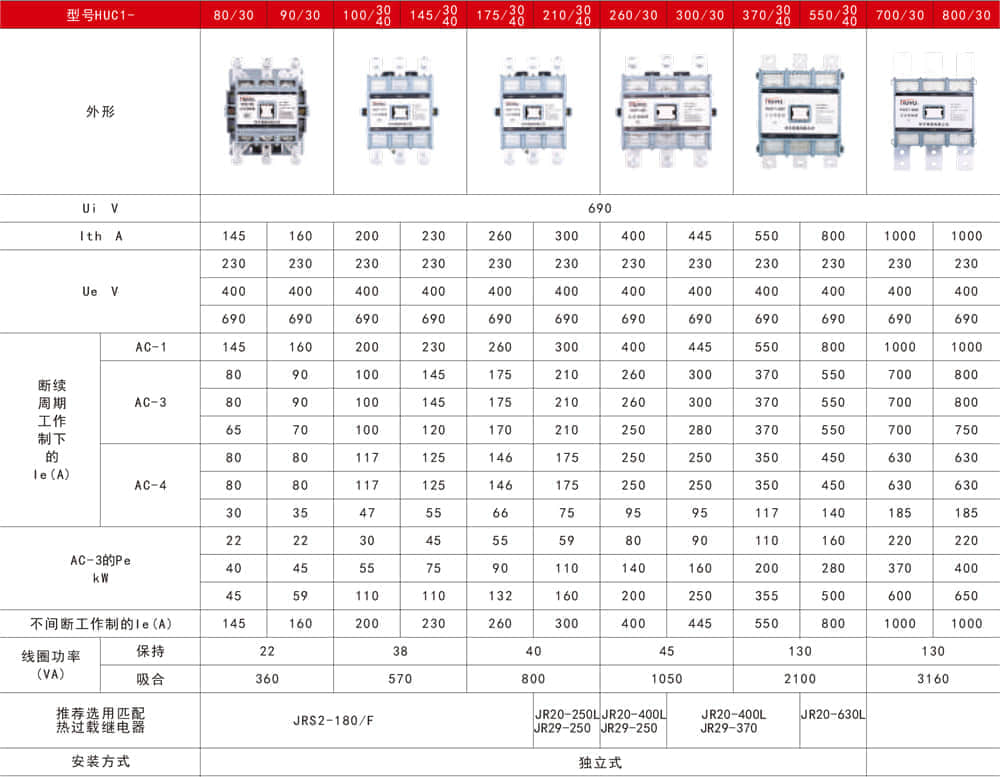

主要技术参数




主电路的额定绝缘电压(Ui),额定工作电压(Ue ),约定发热电流(Ith)以及在相应工作制相应类别下的额定工作电流(Ie)和额定控制功率(Pe),主电路的基本参数(三极与四极相同)




注:读以上表格时请注意色系,同一颜色的多款表示在同一电压下的电流值和功率。

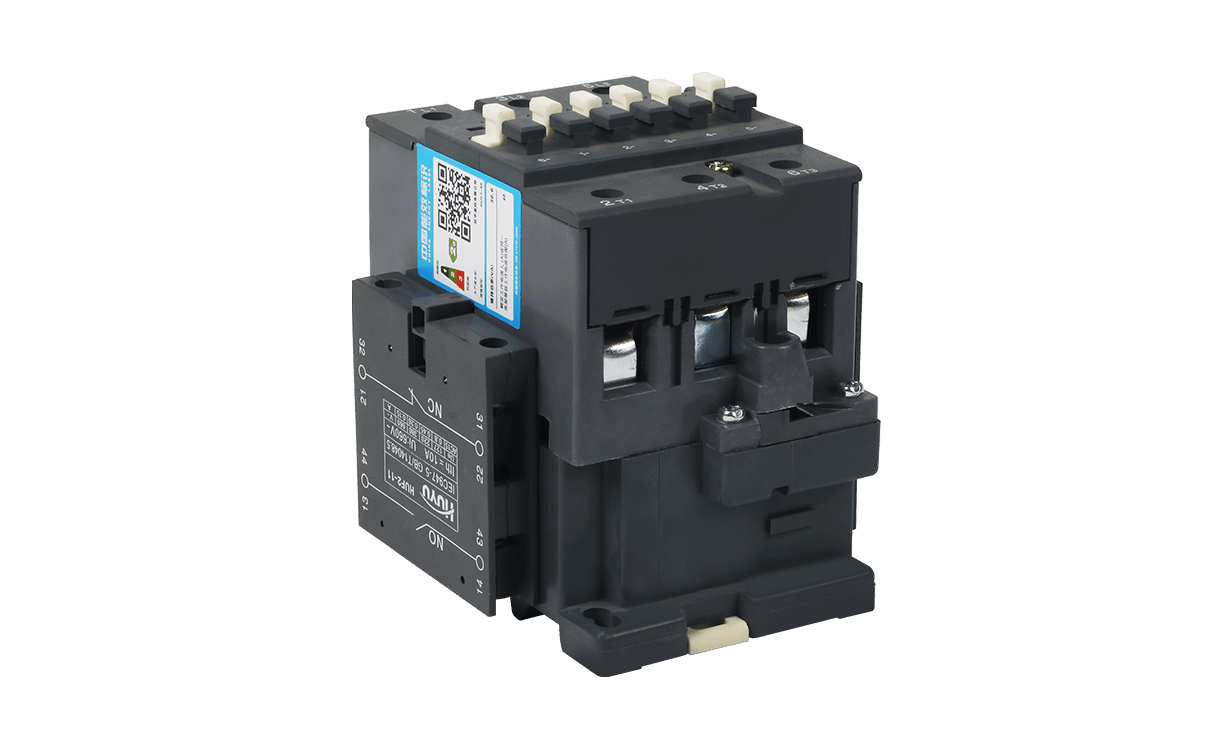

同类产品推荐
