概述
JD-5、JD-6电动机保护器(以下简称保护器)适用于交流50Hz,额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载等非正常工作状态时,及时断开开关电器触头,分断电动机的三相电源,快速可靠地保护电动机。保护器采用电位器量化整定方式,直接根据电机铭牌标定的额定电流值调节保护器的整定电流,比整定无量化、需启动电机整定,而不能准确整定到电机额定电流的整定方式更为方便、直观。 保护器采用过电流倍率控制下的智能反时限保护技术,且反时限具有性能优异的连续可调技术,可适应从轻载到重载起动等各类电机的需要。
本产品符合GB14048.4标准要求。
正常工作条件
1、周围空气温度上限值为+40℃,周围空气温度下限值为-5℃,24小时内其平均值不超过+35℃。
2、安装地点的海拔不超过2000m。
3、安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低的温度下可以允许有较高相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4、安装在无强烈冲击振动、雨雪侵袭和强磁干扰的地方
5、用户电机额定电流必须在保护器的整定电流范围之内。

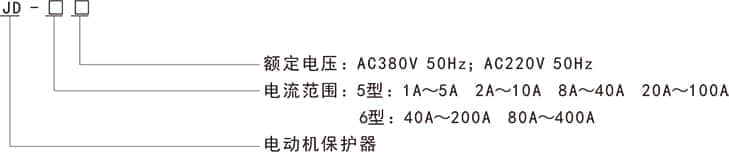

型号及含义
主要技术参数
1、额定电源电压:AC380V 50Hz;AC220V 50Hz。
2、过载动作时间:相对1.2倍电流动作保护时间(3s~120s)可调。
3、断相动作时间:≤3s(三相电源中任意一相电流为零时)。
4、复位方式:断电复位。
5、触点容量:3A AC380V(阻性)。
6、安装方式:装置式和导轨式兼容(5型);装置式(6型)。
