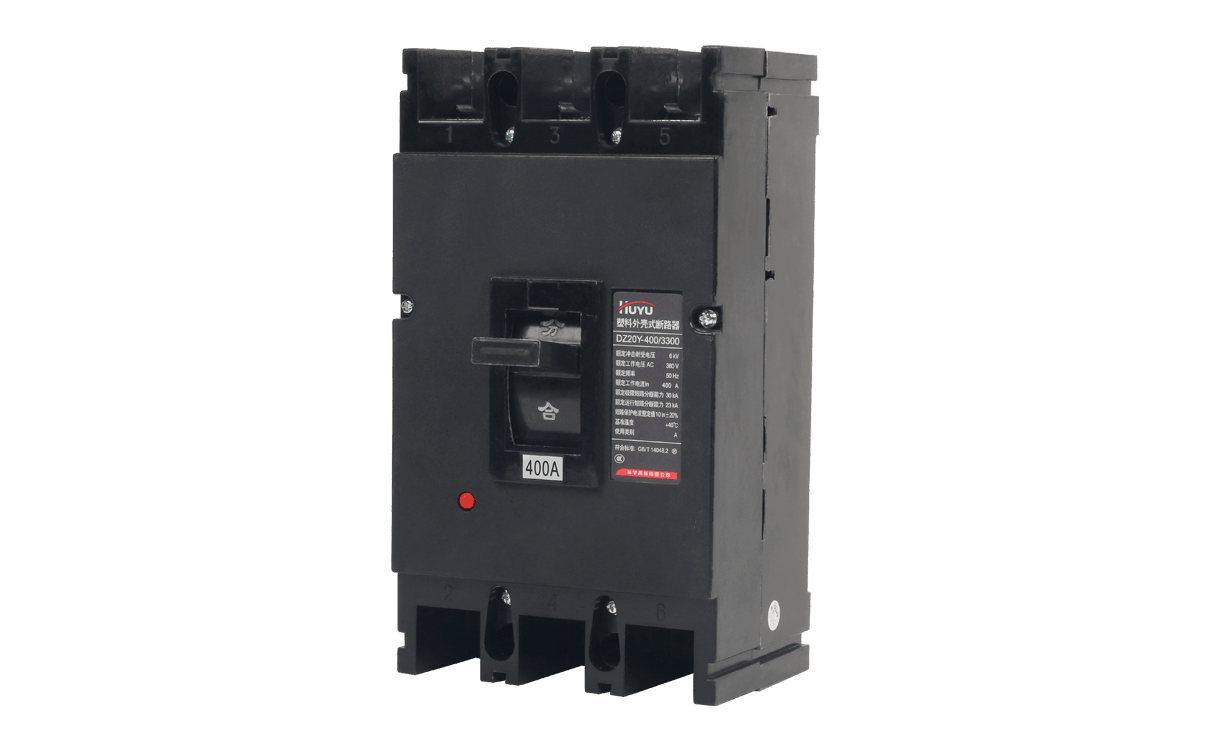

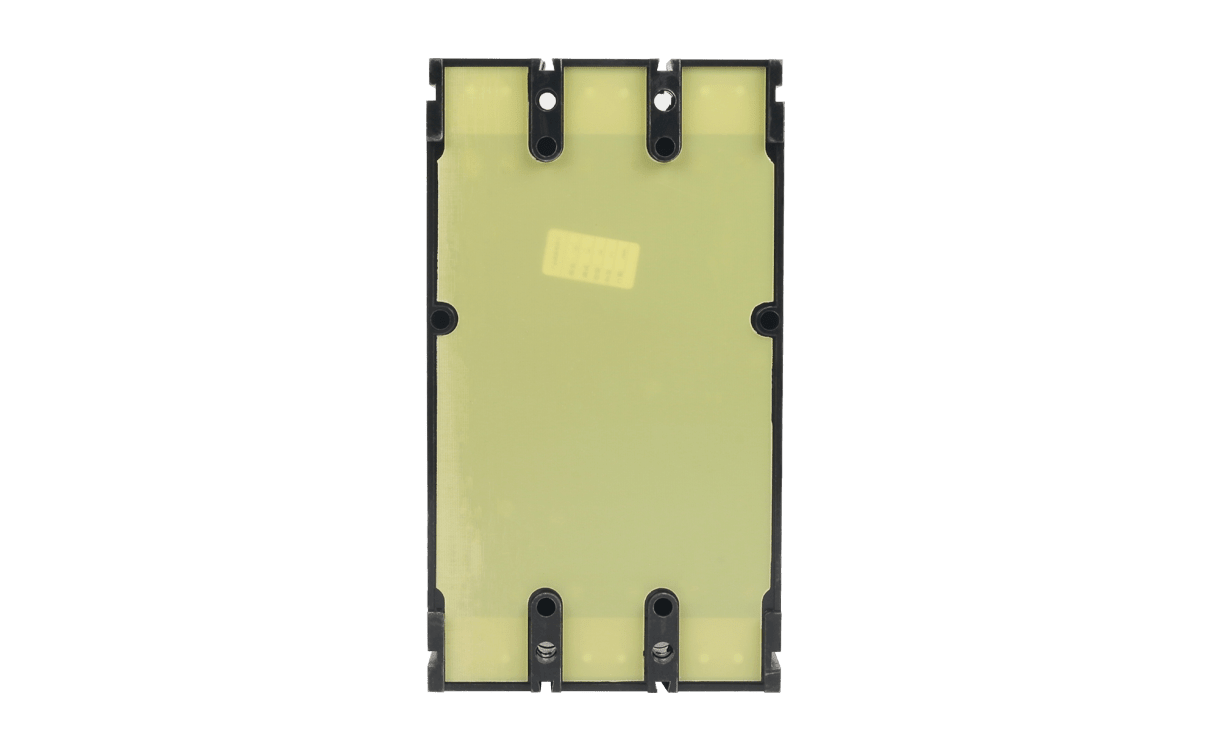

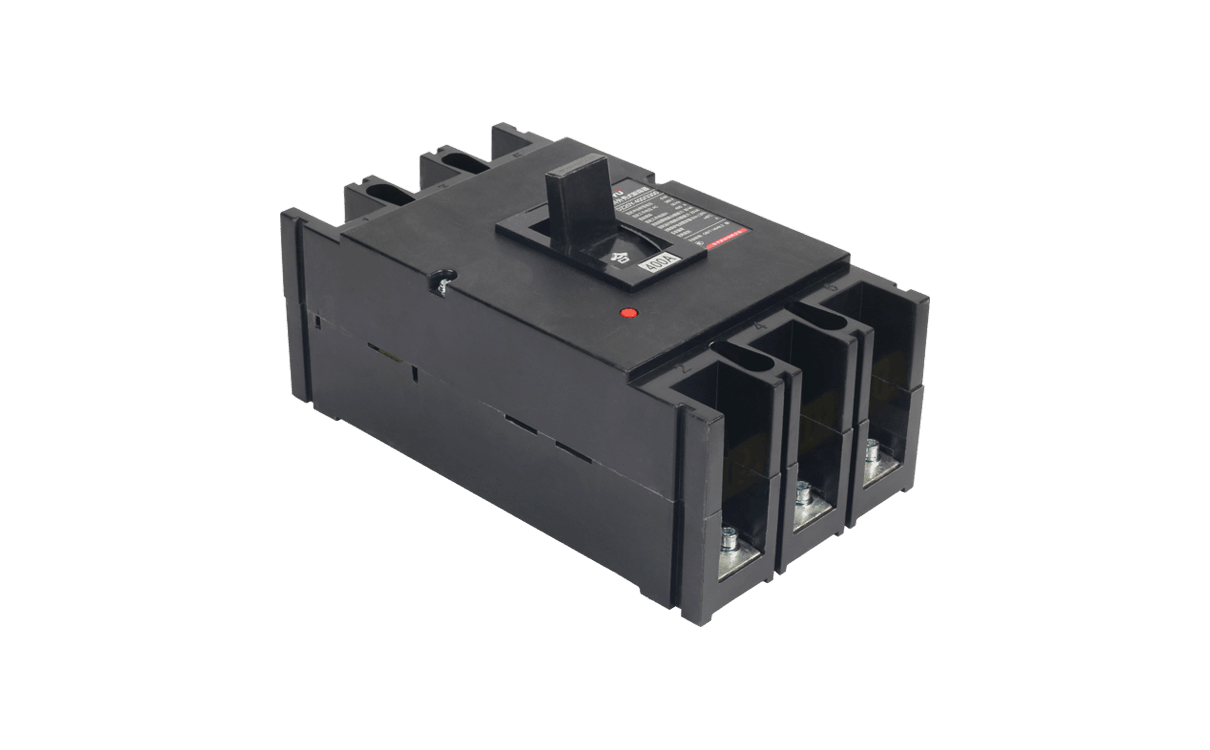

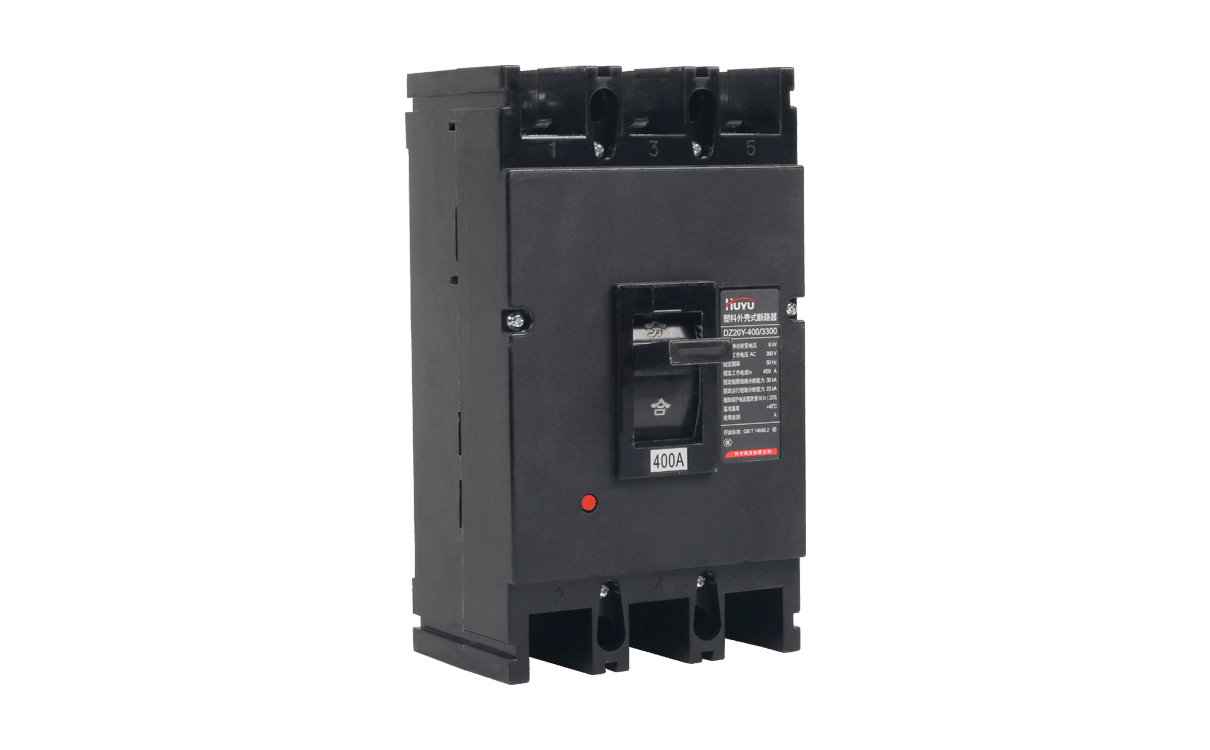

DZ20 塑壳断路器
DZ20系列塑料外壳式断路器(以下简称断路器),额定绝缘电压为660V,适用于交流50Hz,额定工作电压380V及以下的电路中作配电用,其中Y型的额定电流225A以下和Y型400A的断路器亦可作为保护电动机之用。在正常工作条件下,断路器可分别为线路的不频繁转换及电动机的不频繁起动之用。
壳架电流
极数

概述




DZ20系列塑料外壳式断路器(以下简称断路器),额定绝缘电压为660V,适用于交流50Hz,额定工作电压380V及以下的电路中作配电用,其中Y型的额定电流225A以下和Y型400A的断路器亦可作为保护电动机之用。在正常工作条件下,断路器可分别为线路的不频繁转换及电动机的不频繁起动之用。

保护电动机断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路和欠电压保护。

本产品符合GB 14048.2标准。



正常工作条件




周围空气温度:上限值不超过+40℃;下限值不低于-5℃;24h的平均值不超过+35℃。

海拔:安装地点的海拔一般不超过2000m。

大气条件:大气的相对湿度在周围最高温度+40℃时不超过50%;在较低的温度下可以有较高的湿度,在最湿月的月平均最低温度为+25℃时,该月的月平均最大相对湿度为90%,并考虑到因温度变化发生在产品表面上的凝露。

污染等级:污染等级3。

型号及含义




1、型号与含义



注:

a、配电断路器无代号;保护电动机用断路器以2表示;

b、手柄直接操作无代号;电动操作用D表示;转动手柄用Z表示(壳架等级1250A无转动手柄);

c、按短路分断能力高低分为:Y-一般型



主要技术指标
