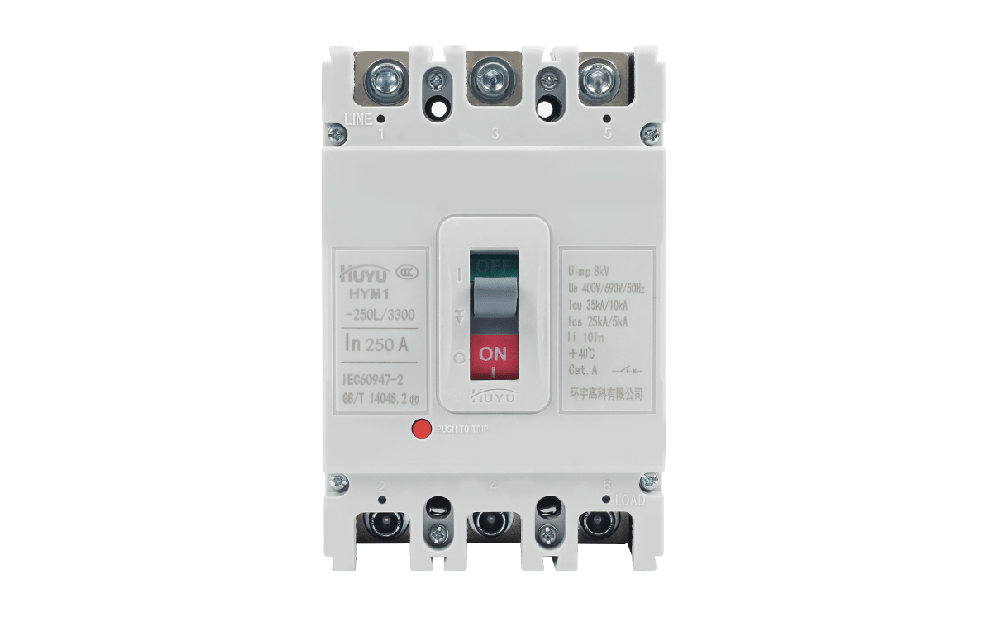

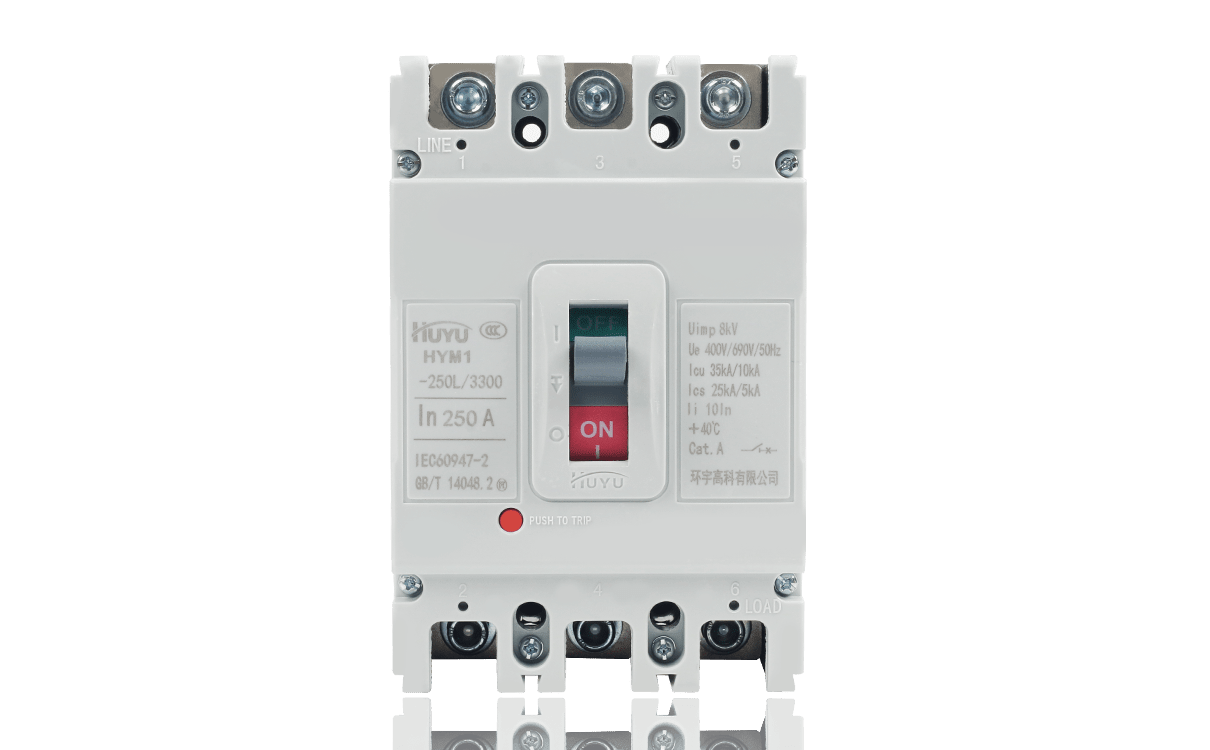

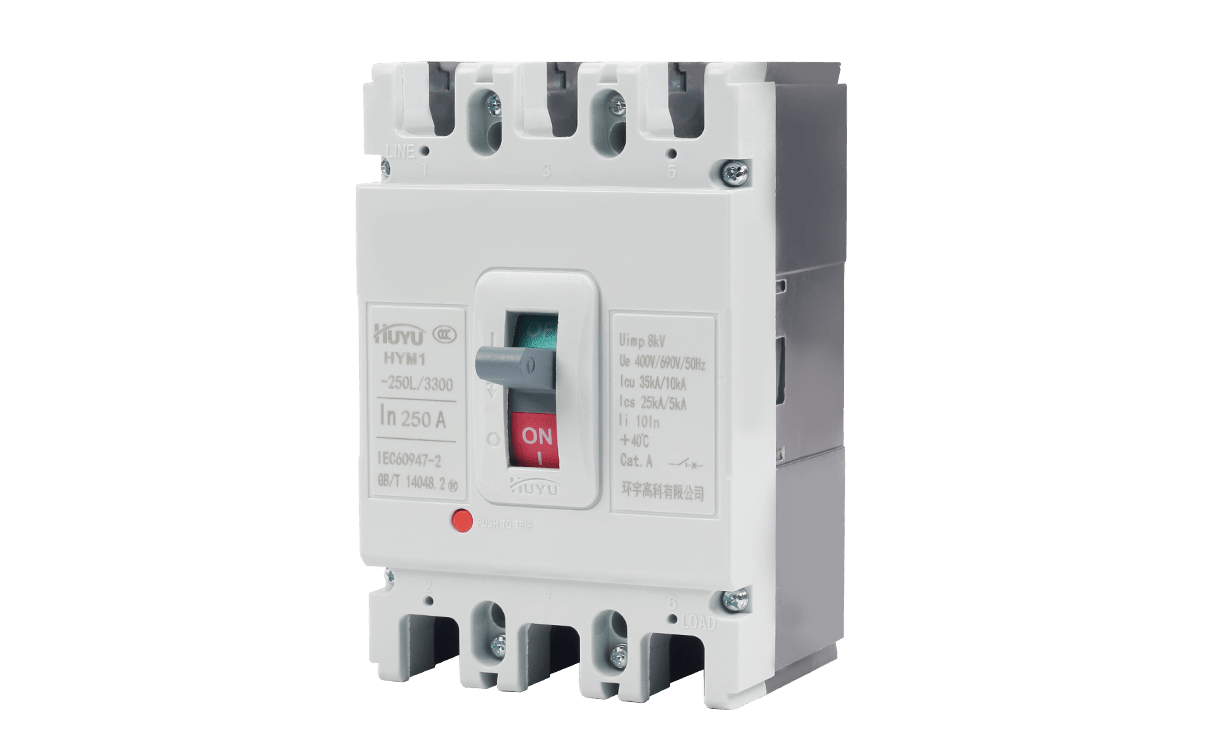

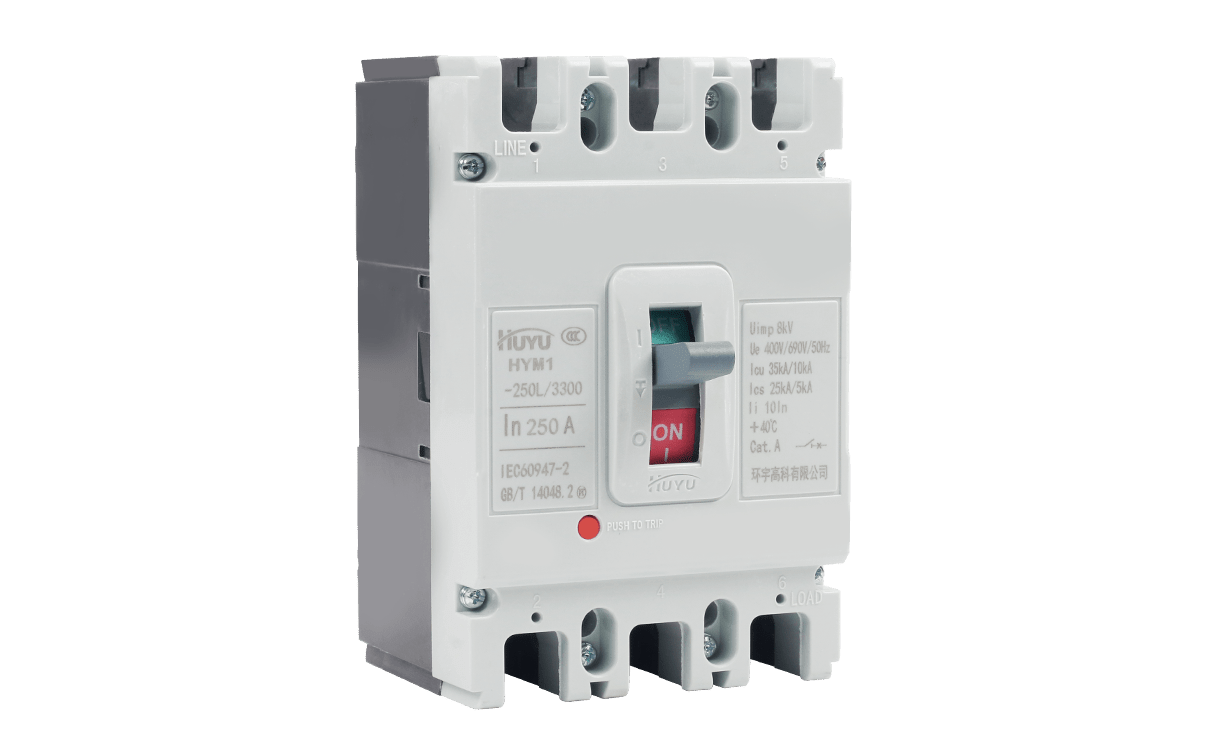

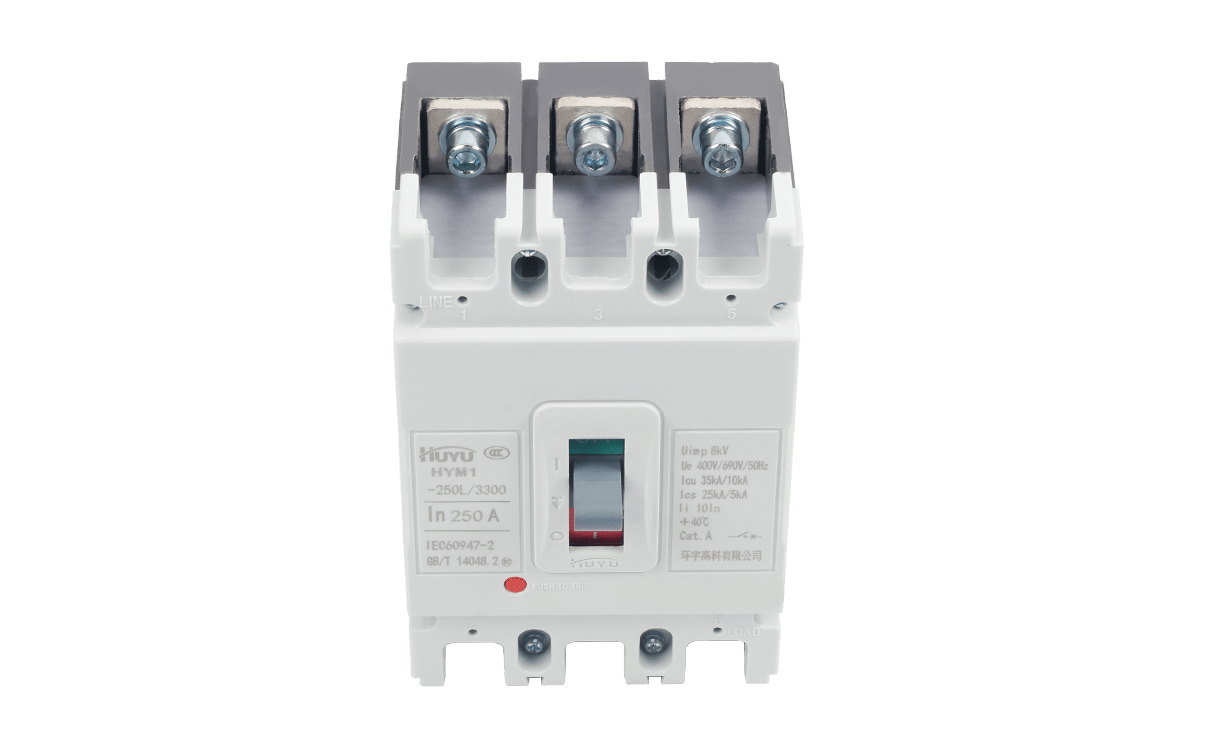

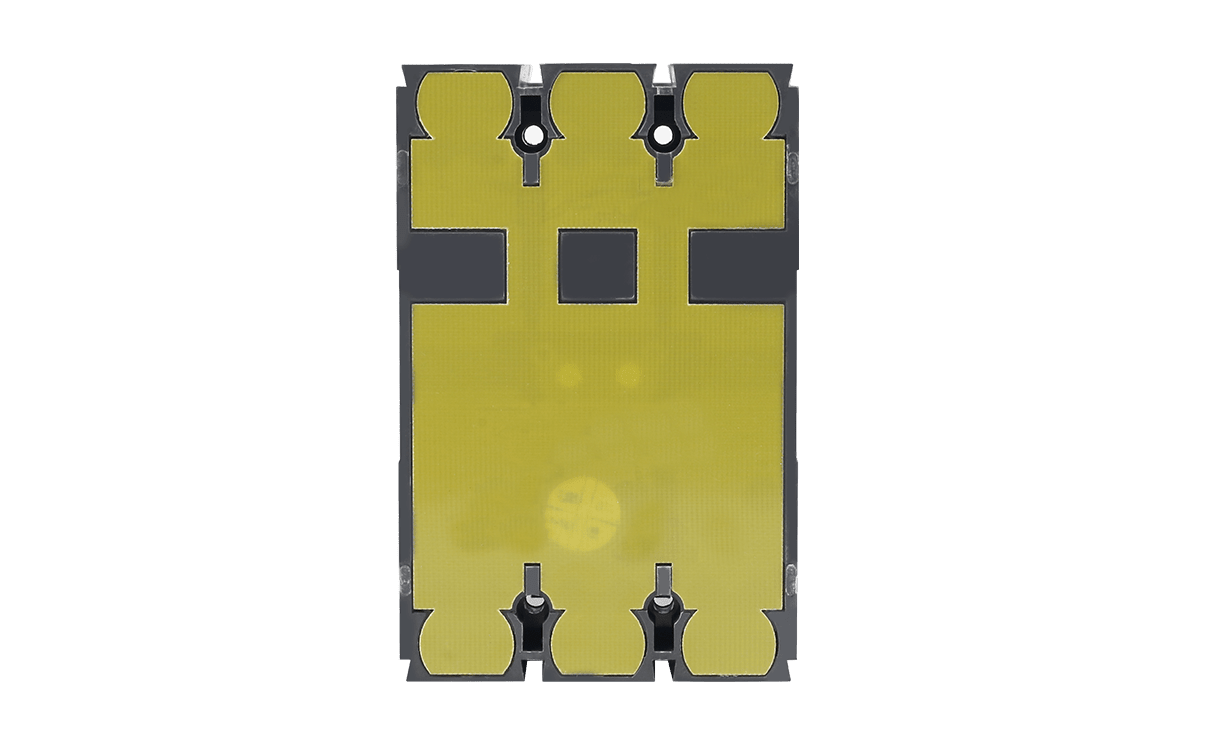

HYM1 塑壳断路器
HYM1系列塑料外壳式断路器(以下简称断路器),是本公司综合采用国际先进技术设计开发的新型断路器,其额定绝缘电压为800V(HYM1-63为500V),适用于交流50Hz、额定工作电压690V(HYM1-63为400V)及以下,额定工作电流至1250A的配电网络中,用来分配电能且作为线路及电源设备的过载、短路和欠压保护,亦可作为线路的不频繁转换和电动机(使用类别为AC-3)的不频繁起动及过载、短路和欠电压保护。
极数

概述




HYM1系列塑料外壳式断路器(以下简称断路器),是本公司综合采用国际先进技术设计开发的新型断路器,其额定绝缘电压为800V(HYM1-63为500V),适用于交流50Hz、额定工作电压690V(HYM1-63为400V)及以下,额定工作电流至1250A的配电网络中,用来分配电能且作为线路及电源设备的过载、短路和欠压保护,亦可作为线路的不频繁转换和电动机(使用类别为AC-3)的不频繁起动及过载、短路和欠电压保护。

断路器按照其额定极限短路分断能力(Icu)的高低,分为L型(标准型)、M型(较高分断型)、H型(高分断型)三类。该产品具有体积小,分断能力高、飞弧短、抗振动等特点。

本产品符合GB14048.2标准。



正常工作条件




1、海拔高度2000m及以下。

2、周围空气温度上限不高于+40℃,下限不低于-5℃,24h内的平均温度值不超过+35℃。

3、大气条件:大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度,最湿的月平均最大相对湿度为90%,同时该月的月平均温度为+25℃,并考虑到因温度变化发生在产品表面的凝露。

4、污染等级:3级。

5、安装类别为Ⅲ,Inm=1250A的断路器为Ⅳ。

型号及含义




1、型号与含义



注:

(1)、四极产品中性极(N)的型式分为四种:

A型:N极不安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分;

B型:N极不安装过电流脱扣元件,且N极与其它一起合分(N极先合后分);

C型:N极安装过电流脱扣元件,且N极与其它三极一起合分(N极先合后分);

D型:N极安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分。

(2)、配电用断路器无代号,保护电动机用断路器以2表示。

(3)、手柄直接操作无代号,电动操作用D表示,转动手柄操作机构用Z表示。


2、分类

2.1 按过电流脱扣器额定电流(A)分:HYM1-63为(6)、10、16、20、25、32、40、50、63A九级;

HYM1-125、16、20、25、32、40、50、63、80、100、125A十级;HYM1-250为100、125、140、160、180、200、225、250A八级;HYM1-400为225、250、315、350、400A五级;HYM1-630为400、500、630A三级;HYM1-800为630、700、800A三级;HYM1-1250为800、1000、1250A三级。

注:a.6A规格只有电磁(瞬时)型;b.带( )为不推荐规格。

2.2 按接线方式分为板前接线、板后接线、插入式三种。

2.3 按过电流脱扣器型式分热动-电磁(复式)型、电磁(瞬时)型两种。

2.4 按附属装置分带附属和不带附属装置两种:附属装置分内部装置和外部装置;内部装置有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种,外部装置有转动手柄操作机构、电动操作机构等。



主要技术指标




断路器的额定值
