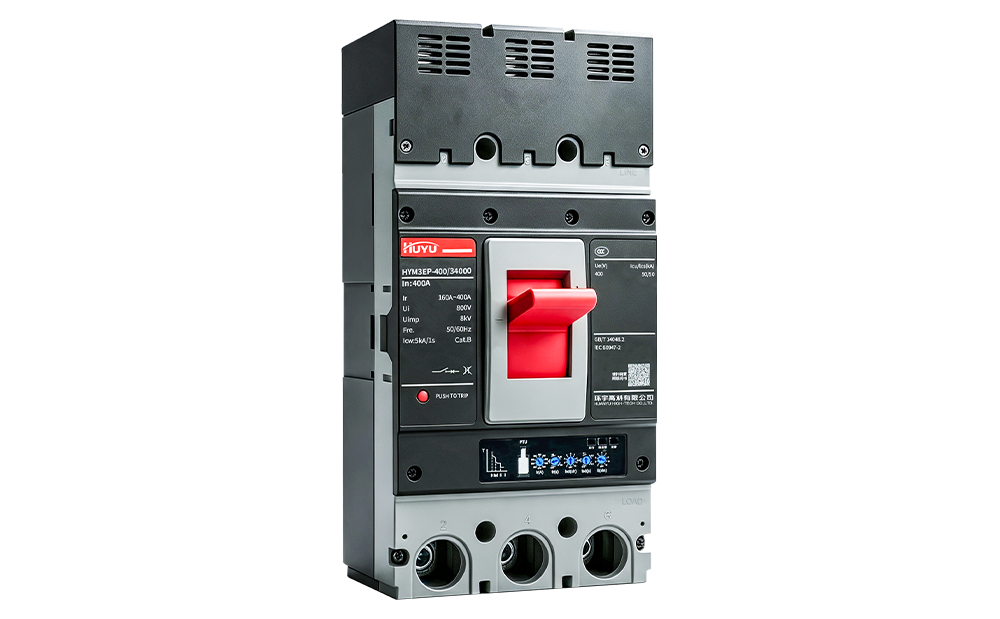

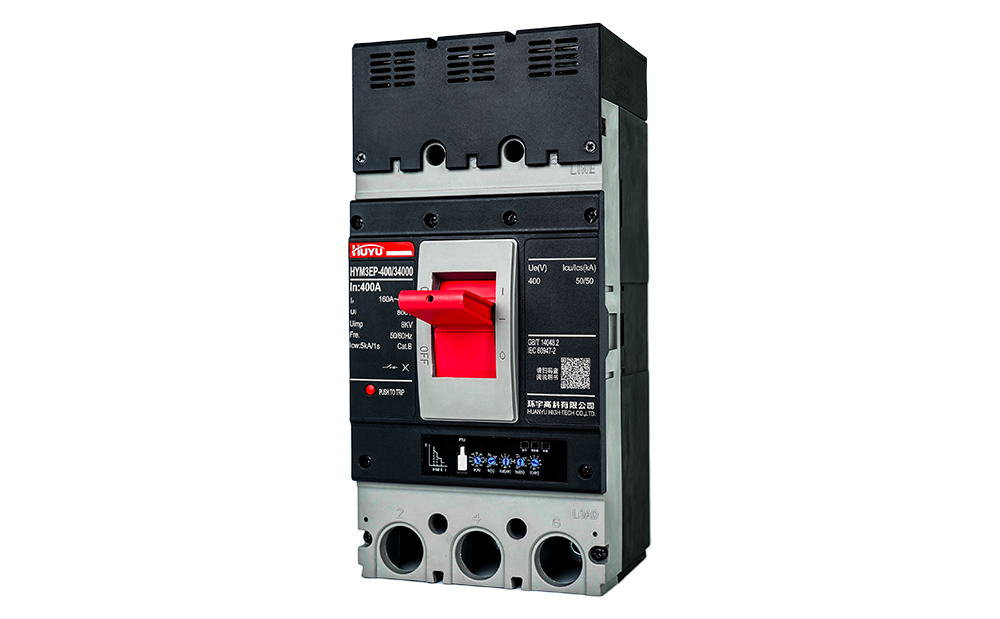

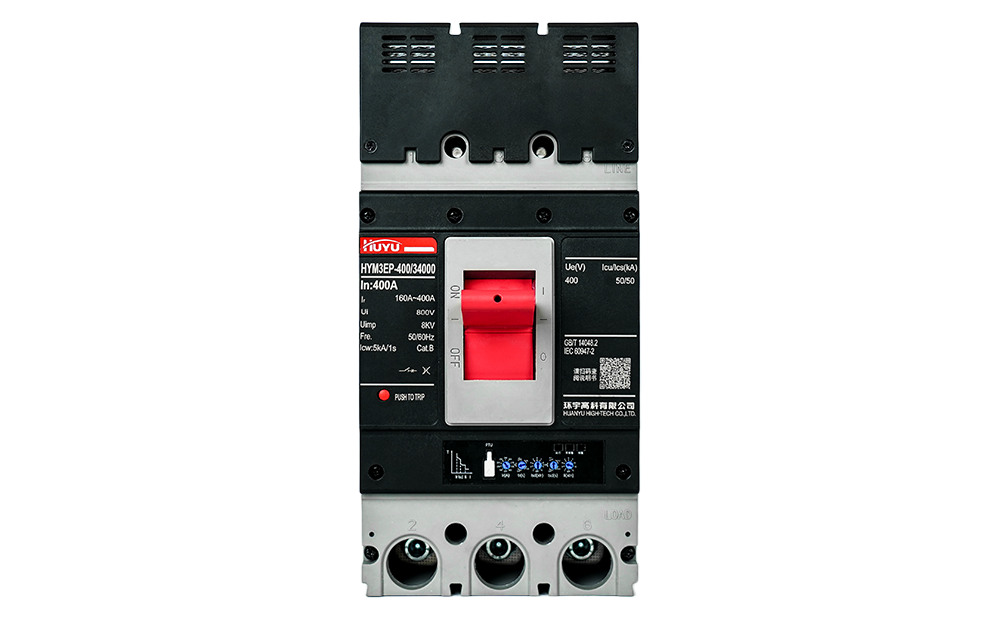

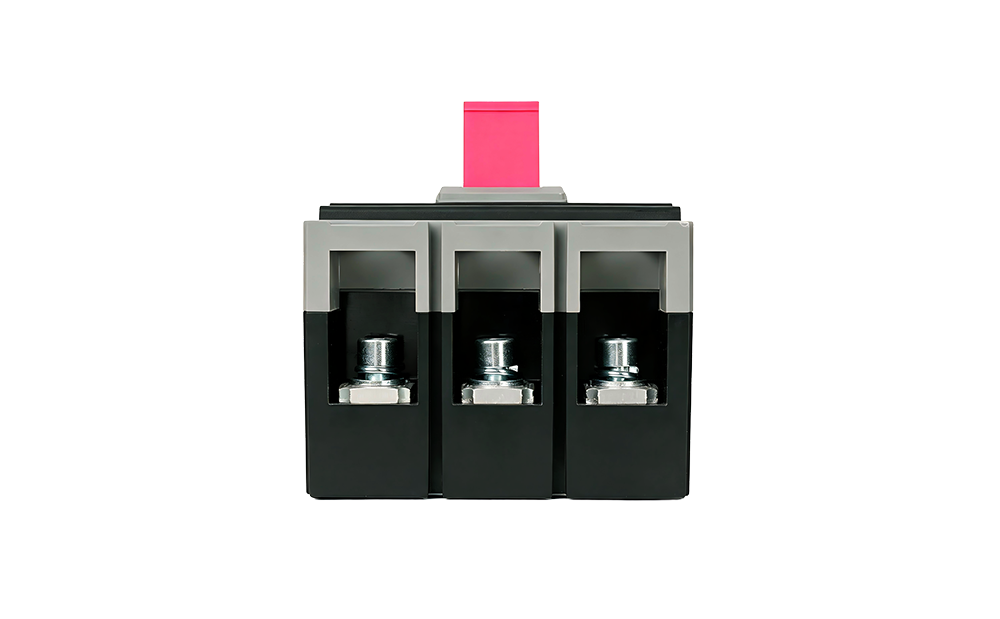

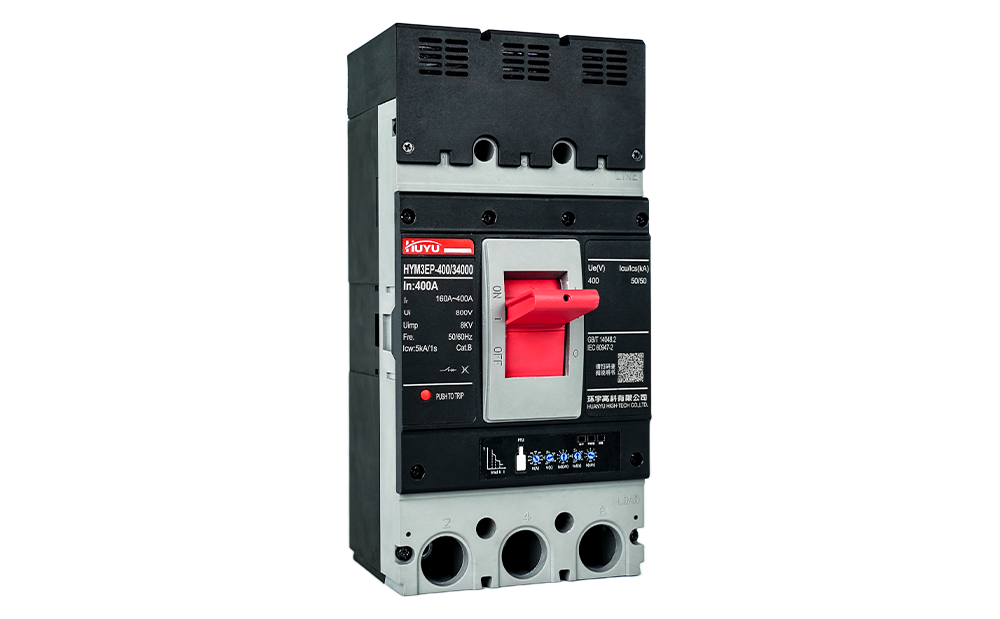

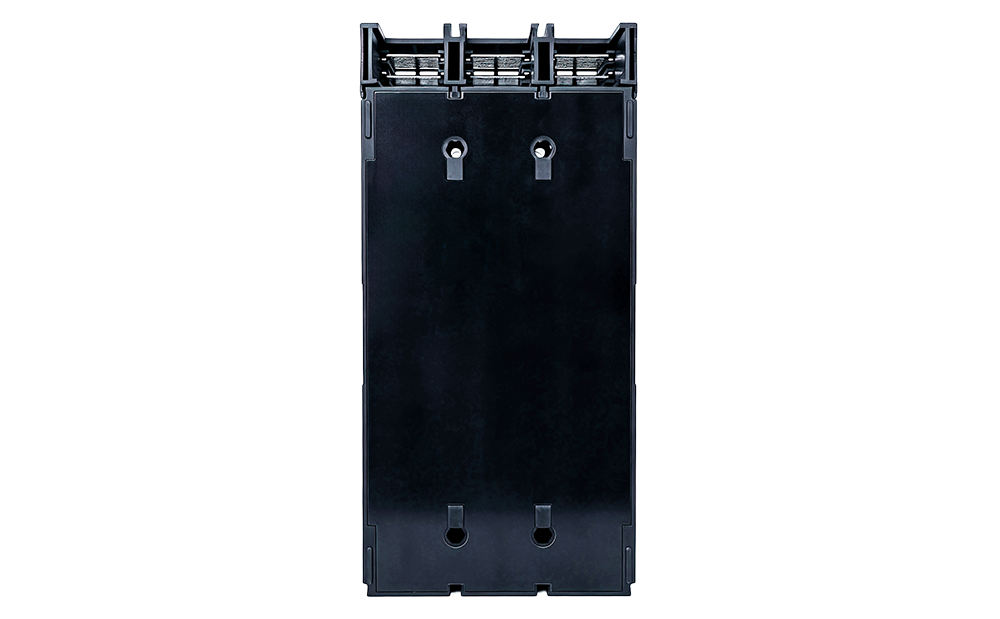

HYM3EP 电子式塑料外壳式断路器（SLVA专用）

概述

HYM3EP 系列电子式塑料外壳式断路器，符合国家电网 Q/GDW 12127-2025《低压开关柜技术规范》要求，应用于国网系统变电站、配电房内的抽屉式低压开关柜（馈线柜、无功功率补偿柜）。产品适用于交流 50Hz、额定绝缘电压至 800V、额定电流 40A~800A 的配电系统中，承担电能分配任务，对线路及电源设备提供过载、短路等电气故障保护。

正常工作条件

1、适用温度：周围空气温度不高于+40℃和不低于-5℃；24h 的平均值不超过+35℃。注：使用环境温度可扩展到-35℃～-5℃或+40℃～+70℃，应根据产品样本、说明书中给出的数据或与制造厂协商使用。

2、海拔：海拔高度不超过 2000m（海拔超过 2000m 时请与制造厂协商使用）。

3、大气条件：最高温度为+40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如+20℃时达 90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。

4、污染等级：3 级。

5、安装类别：主电路安装类别为Ⅲ。

6、防护等级：IP30。

7、安装环境条件:无显著摇动和冲击振动的地方；在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；在没有雨雪侵袭的地方。

8、储存和运输条件：适用于运输储存的温度范围为-35℃～+70℃；相对湿度不超过 90%；产品运输过程中应轻搬轻放，不应倒放，应避免剧烈碰撞。

主要技术指标
