HUM8L 漏电断路器
HUM8L系列漏电断路器(以下简称断路器)适用于交流50Hz、额定电压至400V、额定电流至630A的电力 系统中,用来分配电能和保护电力系统免受过载、短路等故障的危害,也可用来控制电动机不频繁的操作。
壳架电流
极数

概述




HUM8L系列漏电断路器(以下简称断路器)系统中,用来分配电能和保护电力系统免受过载 、短路等故障的危害,也可用来控制电动机不频繁的操作。

该断路器的漏电(剩余电流)保护功能是对有致命危险的人身触电提供间接接触保护,还可以防止由于过电流保护装置不能检测出的而长期存在的接地故障电流引起的电气火灾。

该断路器的剩余动作电流的额定值可调节, 漏电保护动作时间也可调节。因此可在配电系统中实现漏电时的选择性保护。当额定剩余动作电流整定为30mA时,在有关的保护装置失灵时,该断路器还可用作对直接接触起保护作用的装置。

按直流分量情况分类:AC型,对无论是突然施加或缓慢上升的无直流分量的剩余正弦电流确保脱扣的CBR;A型,对无论是突然施加或缓慢上升的,具有规定的剩余脉动直流剩余正弦交流电流确保脱的CBR。

符合标准:GB /T 14048.2、IEC 60947-2、GB/Z 6829、IEC 755。



正常工作条件




1、周围空气温度上限不超过+40℃,下限值不低于-5℃,24h内平均温度不超过+35℃。

2、空气相对湿度:≤95%。

3、海拔高度不超过2000m,高于2000m需降容使用。

4、污染等级:3 级。周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气体和导电尘埃。

5、安装类别:III。

6、断路器的“1,3,5,N1”端子接电源,“2,4,6,N2”端子接负载,不可反接。

7、断路器的安装面应与水平面垂直。断路器基本安装方式为垂直安装,电源端在上方,负载端在下方,亦可横向安装。

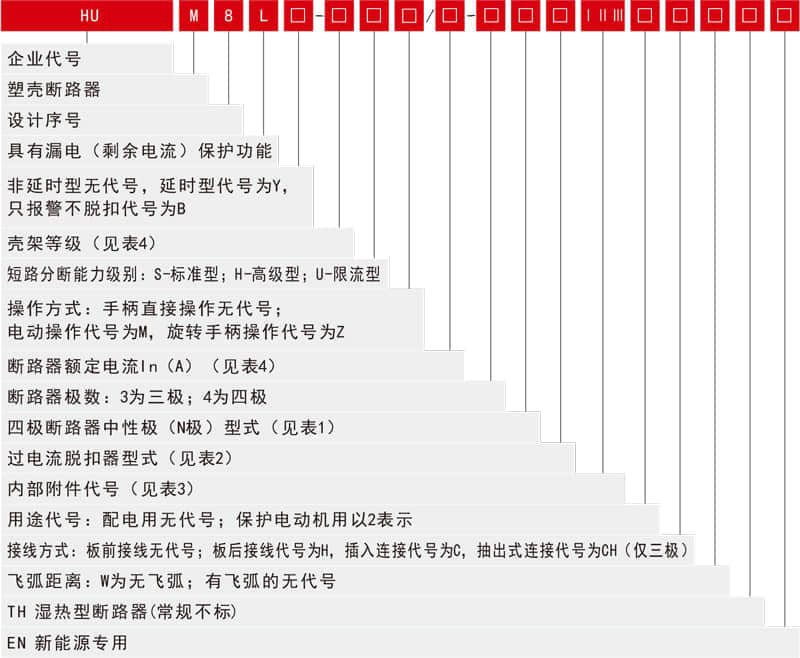

型号及含义




1、型号与含义



注:

(1)湿热型断路器(TH型)能耐受潮湿空气、盐雾、油雾、霉菌的影响。

(2)新能源专用产品(EN)周围空气温度范围:-40~70℃。

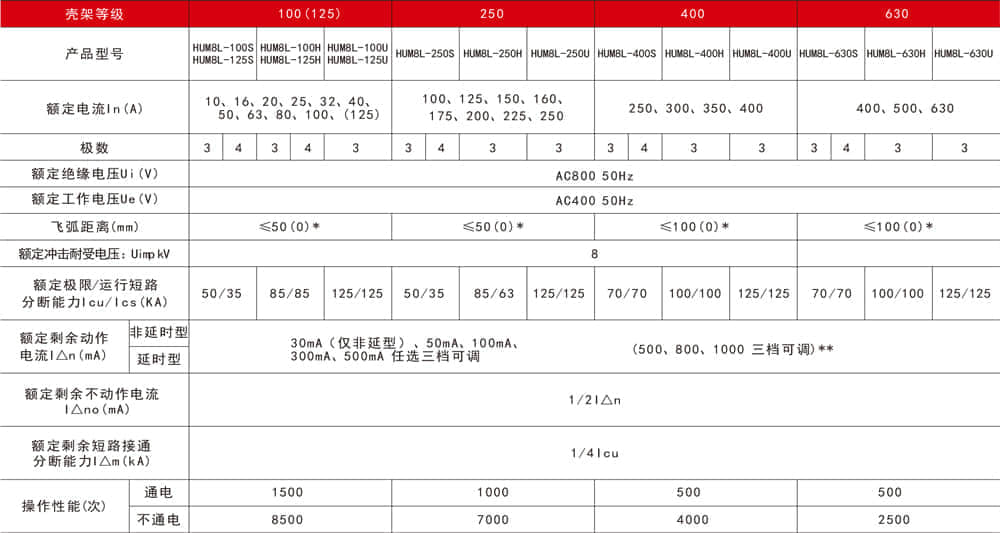

主要技术指标
