概述
HUM18-F辅助触头、HUM18-FB辅助报警触头、HUM18-FL分励脱扣器、HUM18-GY过压脱扣器、HUM18-GQY过压脱扣器和HUM18-QY 欠压脱扣器为HUM18系列小型断路器和HUM18LE漏电断路器的附件。为智能建筑物的智能化控制提供了方便。
过压、欠压、过欠压为电子式脱扣器，与断路器或漏电断路器拼装组合使用，适用于交流50Hz，额定电压230V的线路，对线路故障引起的过压、欠压、过欠压进行保护，避免由于电网电压波动导致用电设备烧毁或不能正常使用。
安装及使用
该系列附件只能与断路器或漏电断路器组合才能使用，单独无法使用。
1、HUM18-63系列断路器与附件的组合
a、断路器+辅助触头
b、断路器+辅助报警触头
c、断路器+分励脱扣器
d、断路器+欠压脱扣器
e、断路器+过压脱扣器
f、断路器+过欠压脱扣器
g、断路器+分励脱扣器+辅助触头
h、断路器+分励脱扣器+辅助报警触头
2、HUM18-125系列断路器与附件组合
a、断路器+分励脱扣器
b、断路器+辅助触头
c、断路器+分励脱扣器+辅助触头
HUM18-63系列断路器附件均安装于断路器的左侧，辅助触头、报警触头与断路器之间用螺钉固定；分励脱扣器过压、欠压、过欠压脱扣器与断路器之间用双面胶固定，同时参与导轨安装。
HUM18-125 系列小型断路器的分励脱扣器安装于断路器的左侧，辅助触头安装于断路器的右侧。
HUM18-F，HUMl8-FB，HHM18-FL，HUM18-GY，HUM18-QY，HUM18-GQY的传动轴与断路器的机械联结，应动作灵活，正确。
HUM18-FL分励脱扣器的工作电源不低于100VA。

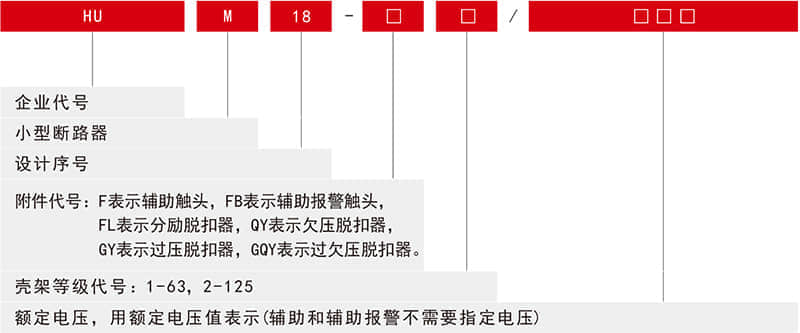

型号及含义
主要技术参数

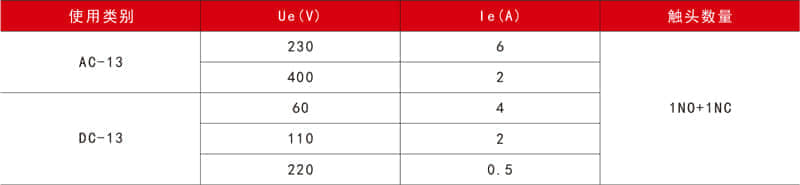

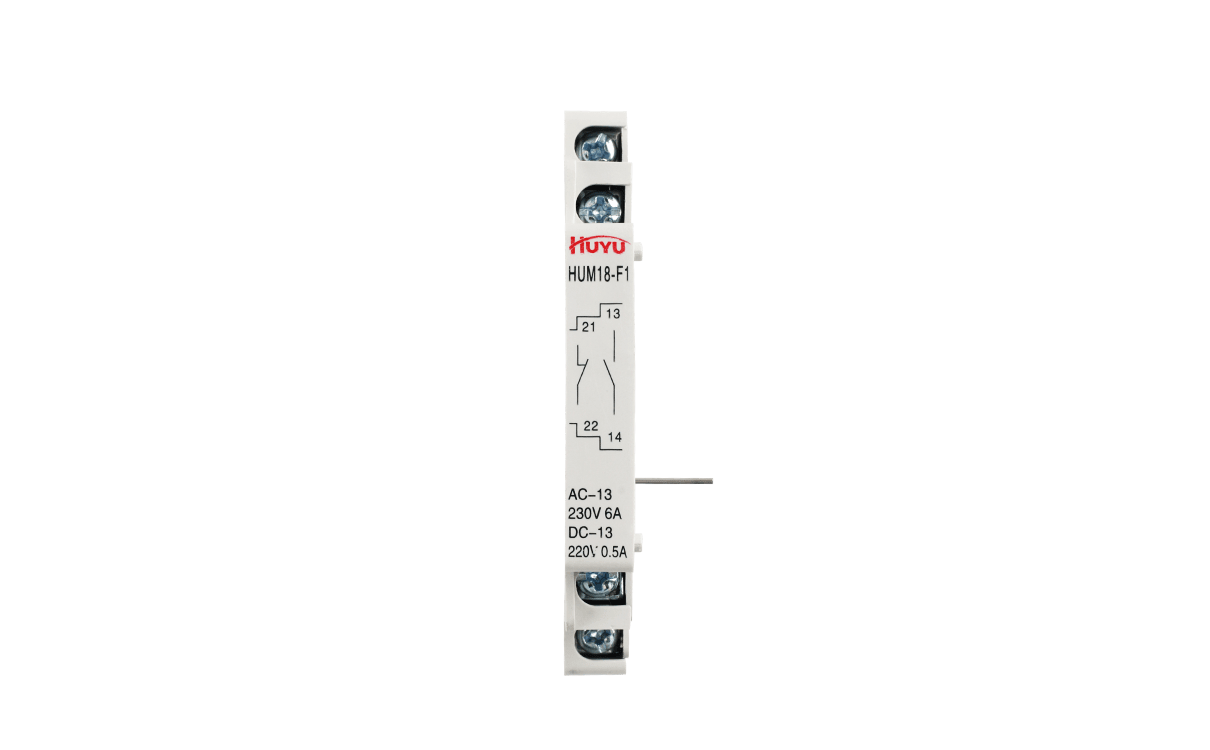

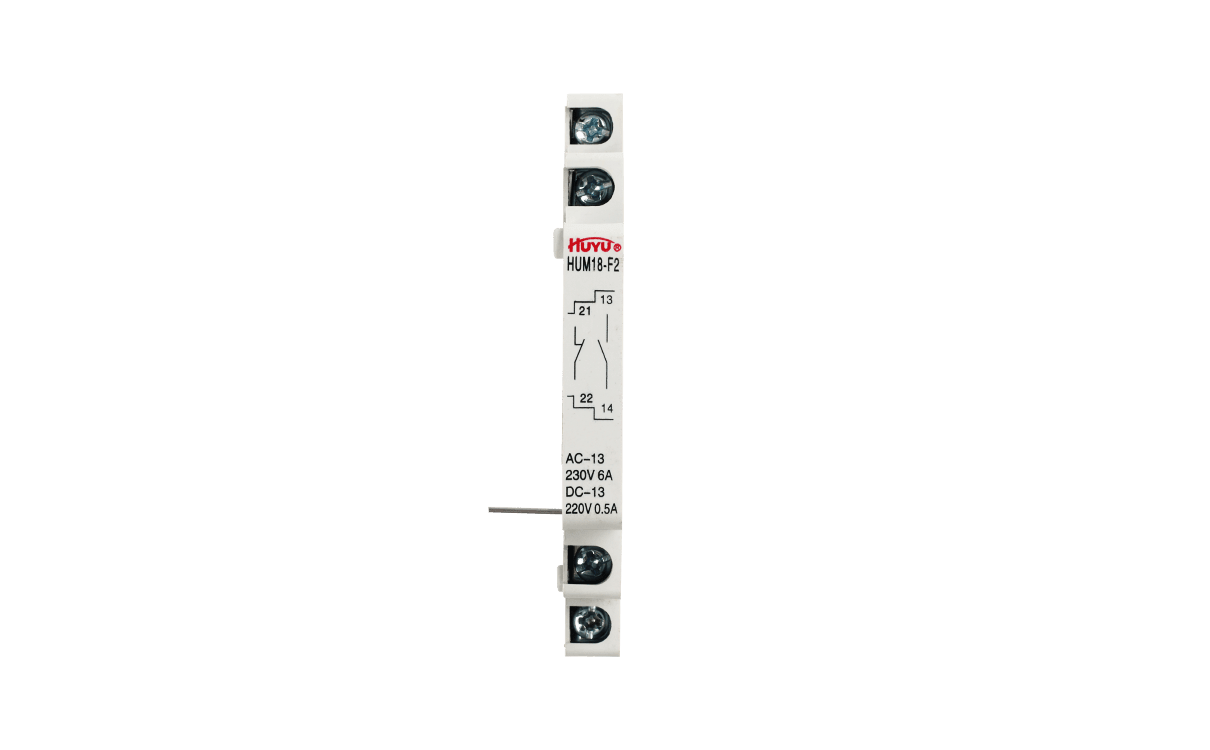

1、HUM18-F的技术参数

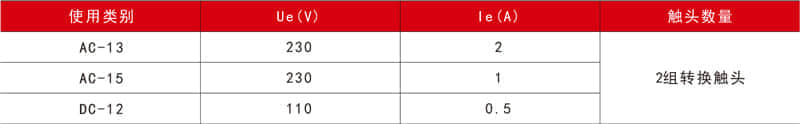

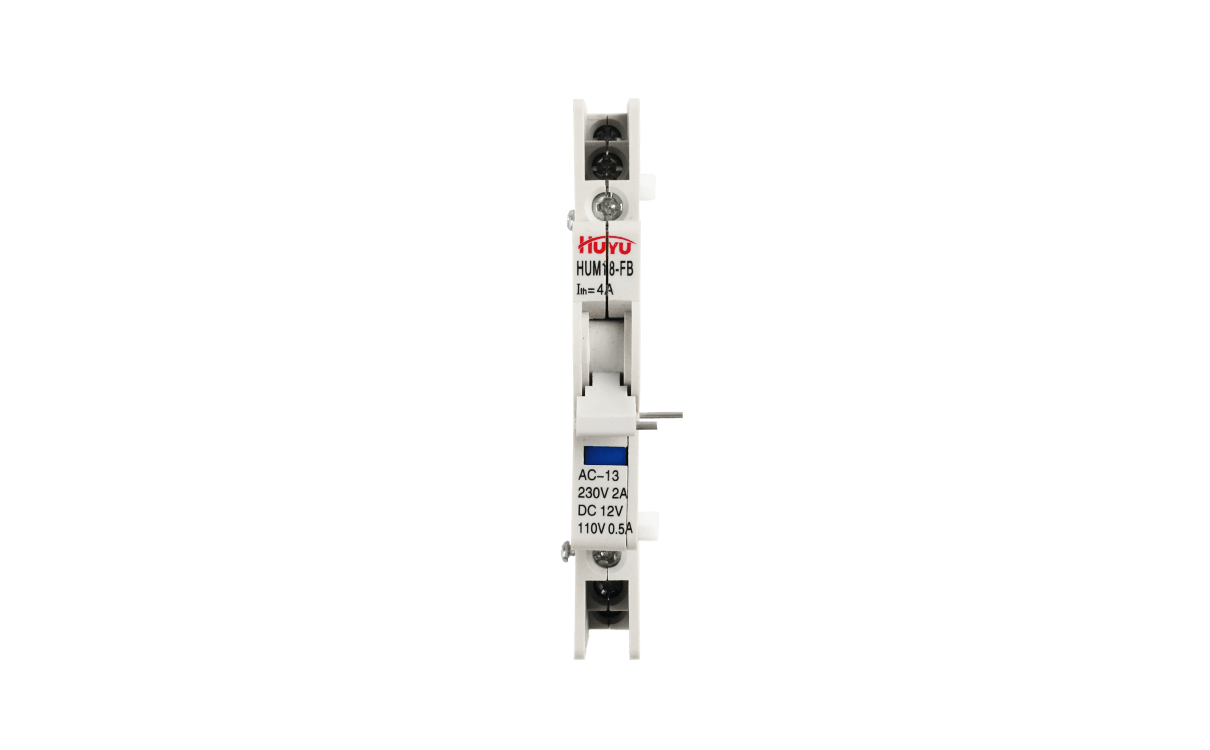

2、HUM18-FB的技术参数

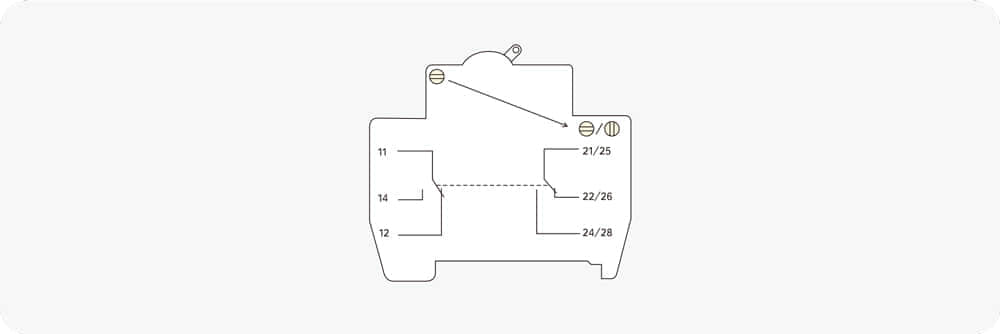

3、HUM18-FB辅助报警触头，具有两组转换触头，如图1所示，当黄色指示件处于“○”时，两组均为辅助触头，当黄色指示件处于“○”时，左边为辅助触头，右边为报警触头。

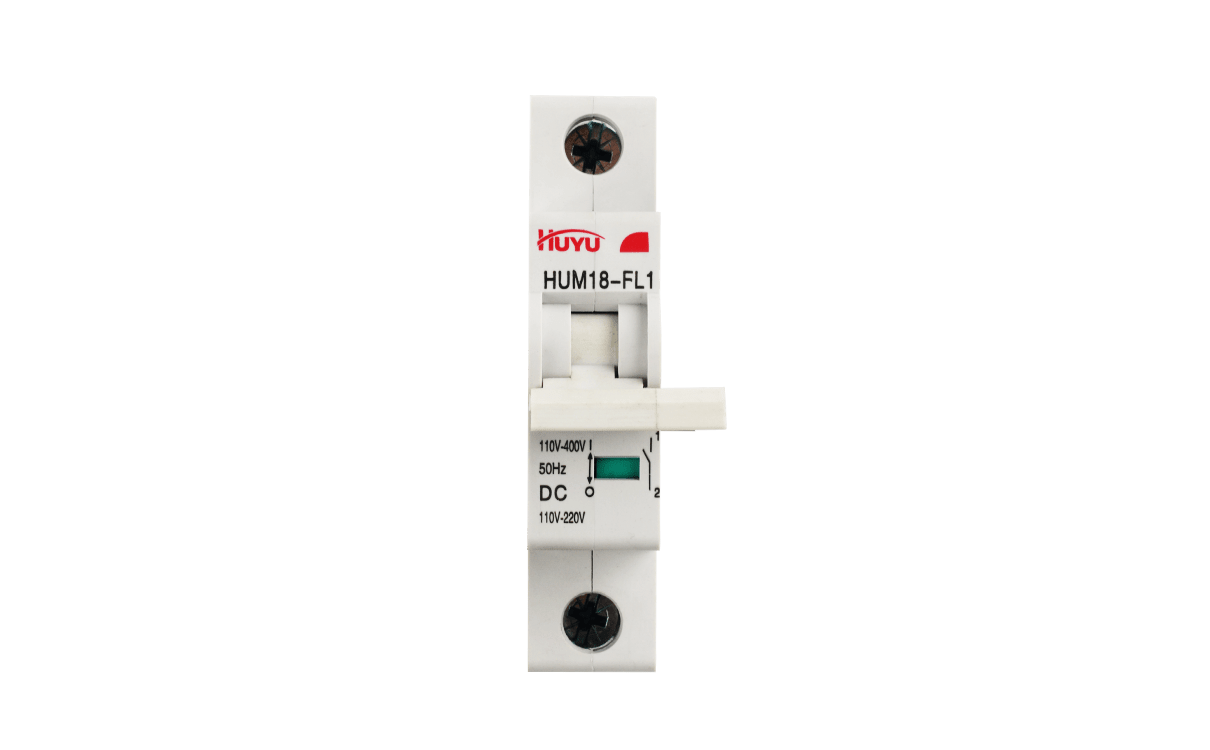

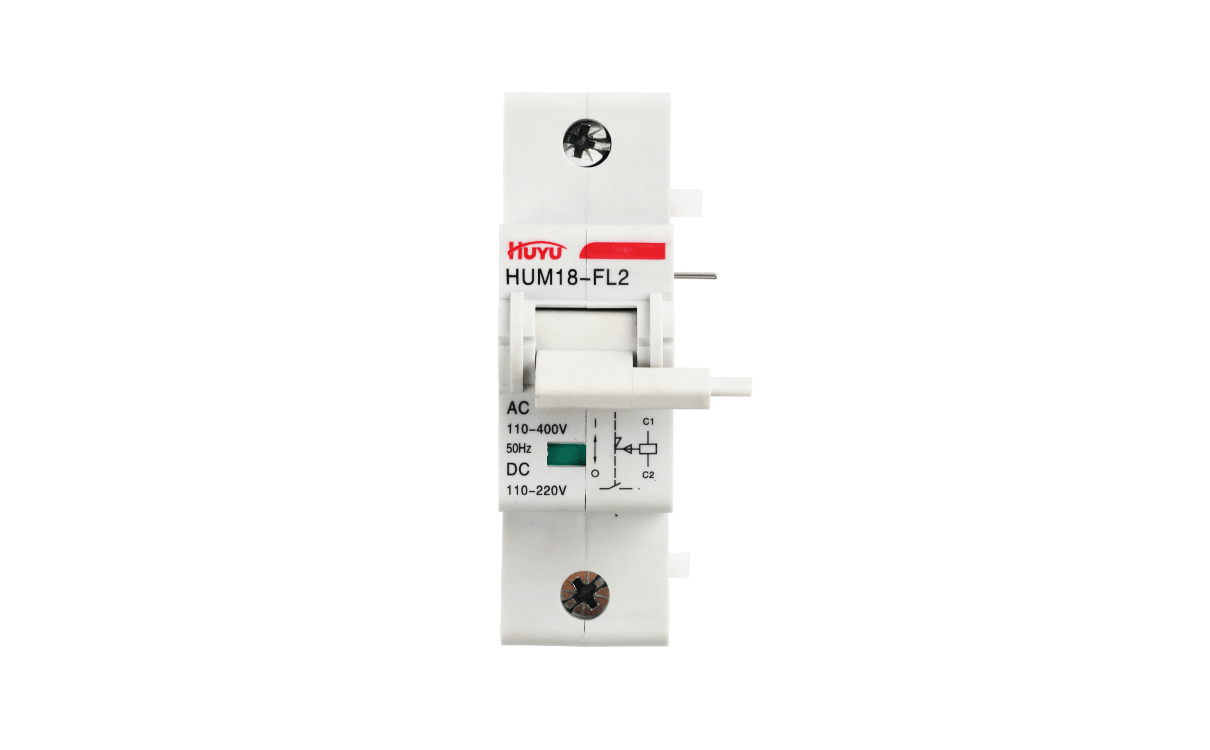

4、HUM18-FL的技术参数
HUM18-FL分励脱扣器的额定控制电源电压（Us）为交流50Hz、24V～60V.110V～400V，直流24V～60V，110V～220V。当外施电源电压为70%Us～110%Us范围内, 分励脱扣器能可靠动作, 使断路器断开。

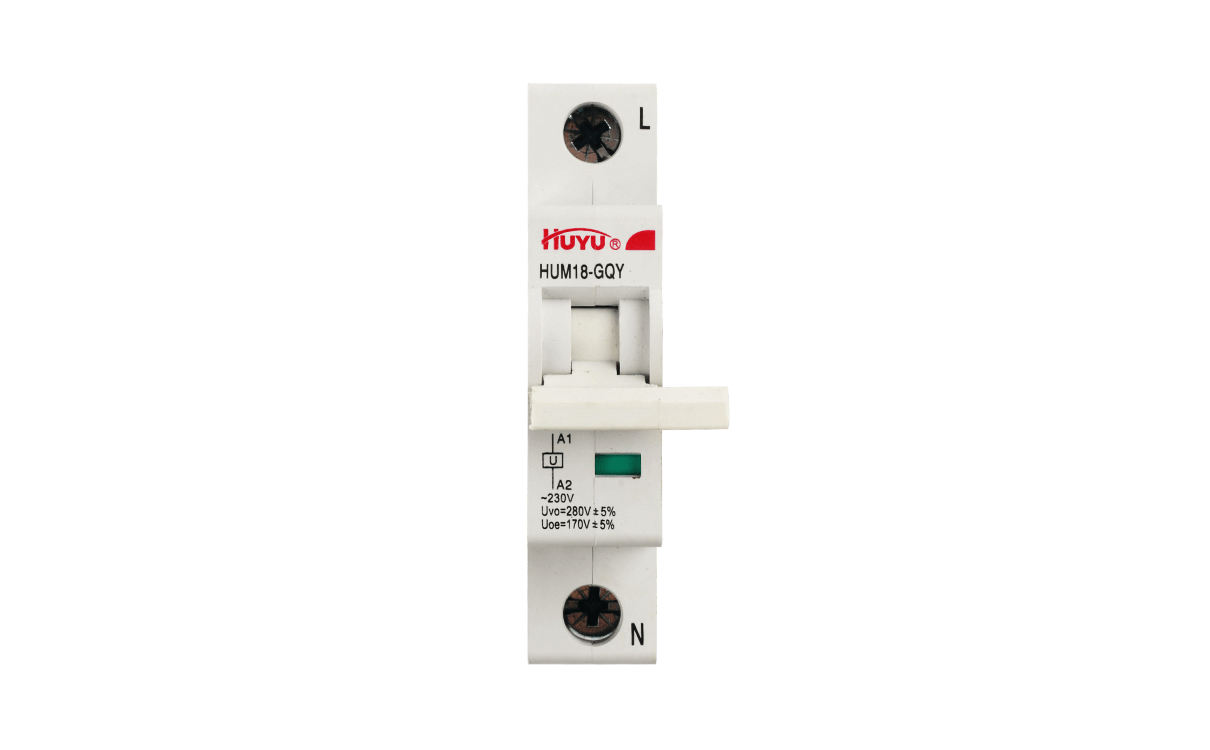

5、HUM18-GY、HUM18-QY、HUM18-GQY的技术参数
a、额定电压(Ue)：230V；
b、过压整定范围：Uov=280±5%；
c、欠压整定范围：Uoe=170V±5%；
d、过欠压整定范围：Uov=280V±5%，Uoe=170V±5%。

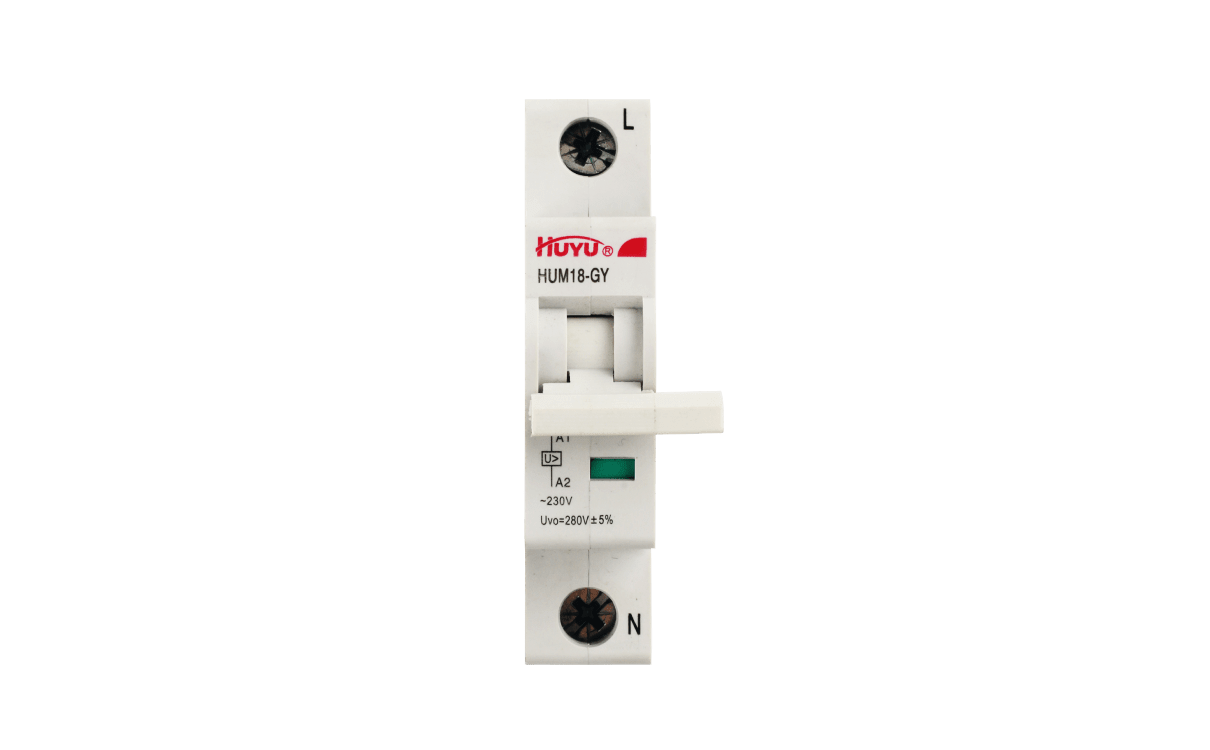

6、过压脱扣器功能
过压整定值Uov=280V，当外施电压小于0.95Uov时，过电压脱扣器不能动作，当外施电压大于1.05Uov时，过电压脱扣器必须可靠动作，使断路器断开。
7、欠压脱扣器功能
欠电压整定值Uoe=170V，当外施电压小于0.95Uoe时，欠电压脱扣器能可靠动作，使断路器断开，当外施电压大于1.05Uoe时，欠电压脱扣器不能动作，确保断路器可靠合闸，值得说明的该欠压脱扣器为电子式欠压脱扣器，无失压保护功能，零电压时断路器可以合闸。
