概述

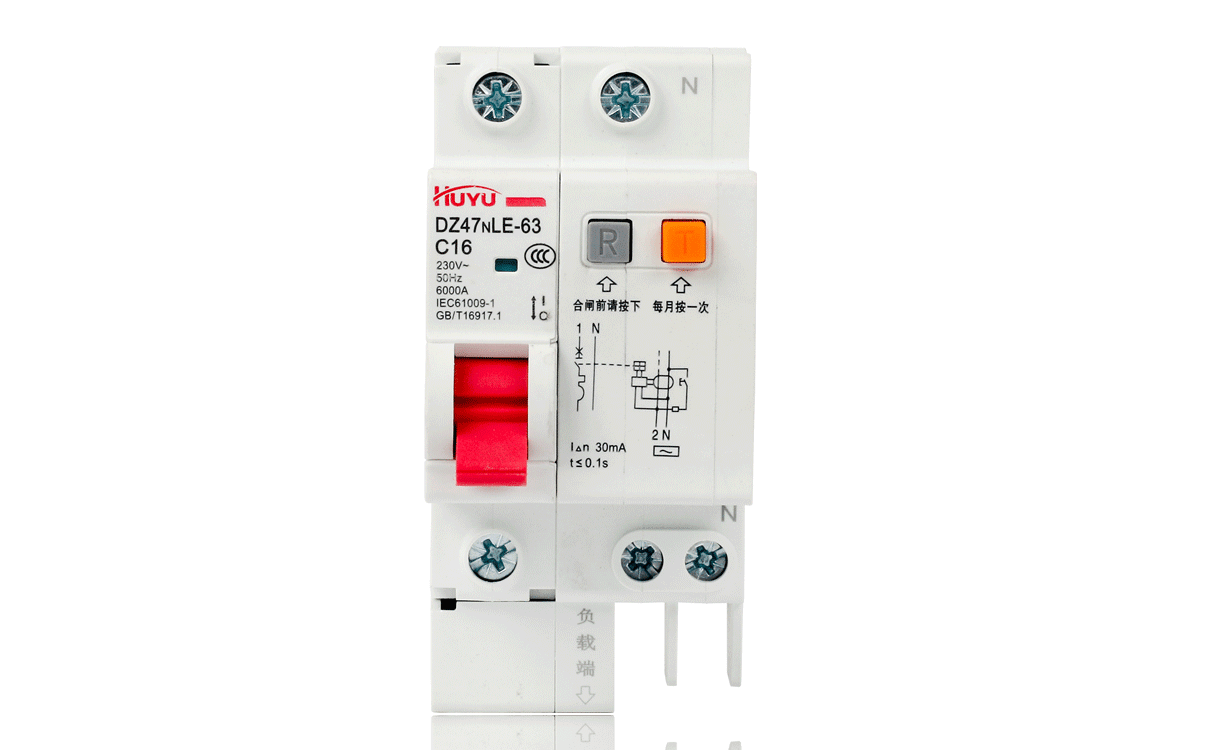

DZ47NLE-63系列剩余电流动作断路器适用于交流50Hz，额定电压至400V，额定电流至63A的线路中，作家用和类似用途的漏电和过载保护，以防止由线路漏电或触电而发生火灾或人员伤亡事故，亦可以对电网故障引起的电压过度升高进行电压保护。剩余电流动作断路器1P+N和2P可以特殊生产带过电压保护功能的剩余电流动作断路器，该断路器除了具有过载、短路、漏电保护功能外，还能对由于电网故障引起的电压过度升高（例如，由于中性线错接、断开、三相负载不平衡引起的电压升高）进行保护。

该剩余电流动作断路器符合IEC61009-1、GB/T 16917.1《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第一部分：一般规则》等标准的要求。

正常工作条件

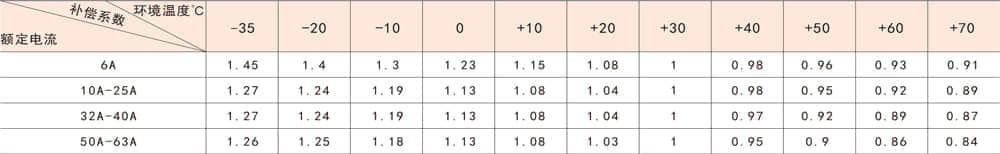

1、周围空气温度上限值不超过＋70℃ 下限值不低于－35℃，24h内平均值不超过＋35℃。断路器的基准温度为30℃ 当环境温度发生变化时，其额定电流值需进行修正，修正系数参见表。

2、安装地点的海拔不超过2000m。

3、安装地点的大气相对湿度在最高温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度。最湿月的平均最大相对湿度不超过90%，同时该月的月平均温度不超过+25℃，由于温度变化产生在产品表面上的凝露，应采取防护措施。

4、污染等级为2级。

5、防护等级为1P20。

6、安装类别为ll、ll级。

7、剩余电流动作断路器采用TH35-7.5型标准导轨安装。

8、安装场所的外磁场任何方向均不应超过地磁场的5倍。

9、剩余电流动作断路器应垂直安装，手柄向上为接通电源位置，安装处应无显著冲击和振动。
