概述

HUH3系列隔离开关主要适用于流50Hz，额定电压至400V，额定电流至125A的电气线路中作隔离之用，主要供无负载情况通或断开电路；尤其适合线路检修时有效隔离电源并防止意外合闸，以确保检修人员的操作安全。

产品符合标准GB/T14048.3。

正常工作条件

1、周围空气温度上限值不超过+40℃，下限值-5℃，且24h内平均温度不超过+35℃；

2、安装地点的海拔不超过2000m；

3、最高温度为+40℃日，空气的相对湿度不超50%，在较低温度下可以允许有较高的相对湿度，如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的描施；

4、使用类别：AC-22A；

5、额定工作制；不间断工作制；

6、污染等级2；

7、防护等级：IP20；

8、安装类别为II、III；

9、开关应垂直安装，上端静触头接线端子与电源相连，使开关断开时动触头不带电，确保手动操作时人身安全；

10、安装处应无显著冲击和振动，无雨雪侵袭的地方。

型号及含义

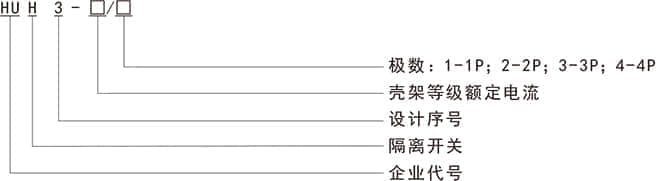

1、型号与含义

主要技术参数

1、売架等级额定电流Inm： 63A、125A；

2、额定工作电压Ue： 50Hz， AC230V(1P)、AC400V (2P、 3P、4P)；

3、额定工作电流Ie：Inm=63A：32A、63A；Inm=125A：32A、40A、50A、63A、80A、100A、125A；

4、额定短时耐受电流Icw： 756A(Inm=63A)，2.5kA (Inm=125A)；通电时间t=1s；

5、额定短路接通能力Icm： 1776A(Inm=63A)， 3.55kA(Inm=125A)；

6、额定冲击耐受电压Uimp： 6kV；

7、额定绝缘电压Ui： 500V(Inm=63A)，690V(Inm=125A)；

8、寿命：操作循环10000次，其中有載,1500次 (Ie≤100A)；

操作作循环8000次，其中有載1000次(Ie=125A）；

操作频率为120次/h。
