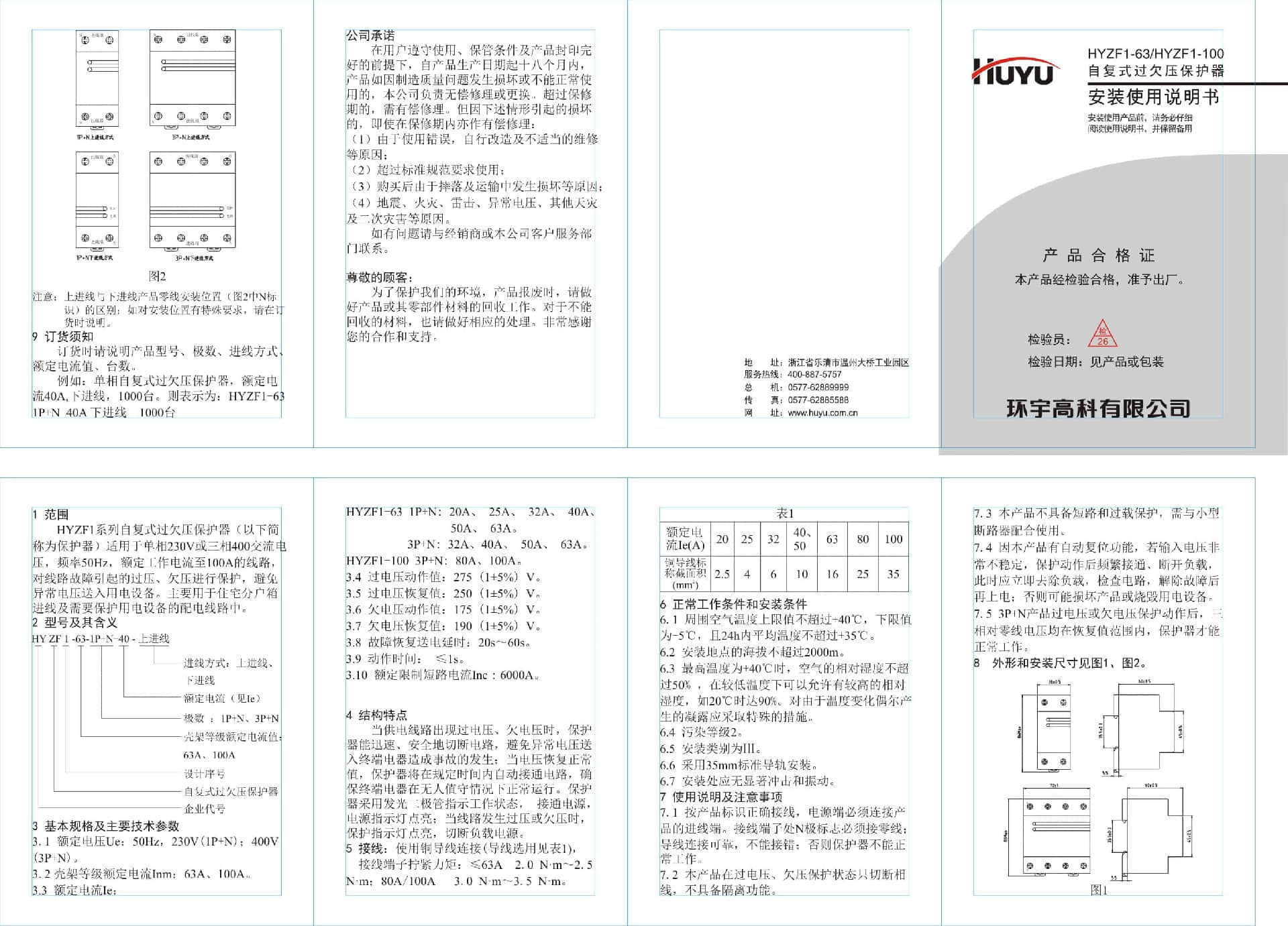

概述
HYZF1系列自复式过欠压保护器(以下简称为保护器)适用于单相交流电压单相230V或三相400V交流电压,频率50Hz,额定工作电流至100A的线路,对线路故障引起的过压、欠压进行保护,避免异常电压送入用电设备。主要用于住宅分户箱进线及需要保护用电设备的配电线路中。
正常工作条件
1、周围空气温度上限值不超过+40℃,下限值为-5℃,且24h内平均温度不超过+35℃。
2、安装地点的海拔不超过2000m。
3、最高温度为+40℃时,空气的相对湿度不超过50% ,在较低温度下可以允许有较高的相对湿度, 如 20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4、污染等级2。
5、安装类别为Ⅲ。
6、采用35mm标准导轨安装。
7、安装处应无显著冲击和振动。
8、额定工作制:不间断工作制。
型号及含义
主要技术参数
1、额定电压Ue 50Hz 230V(1P+N),400V 。
2、壳架等级额定电流Inm:63A 100A。
3、额定工作电流Ie:HYZF1-63 1P+N:20A、25A、32A、40A、50A、63A;3P+N:32A、40A、50A、63A ;HYZF1-100 3P+N:80A、100A。
4、过电压动作值:275(1±5%)V。
5、过电压恢复值:250(1±5%)V。
6、欠电压动作值:175(1±5%)V。
7、欠电压恢复值:190(1±5%)V。
8、故障恢复送电延时:20s~60s。
9、动作时间: ≤1s。
10、额定限制短路电流Inc:3000A。
