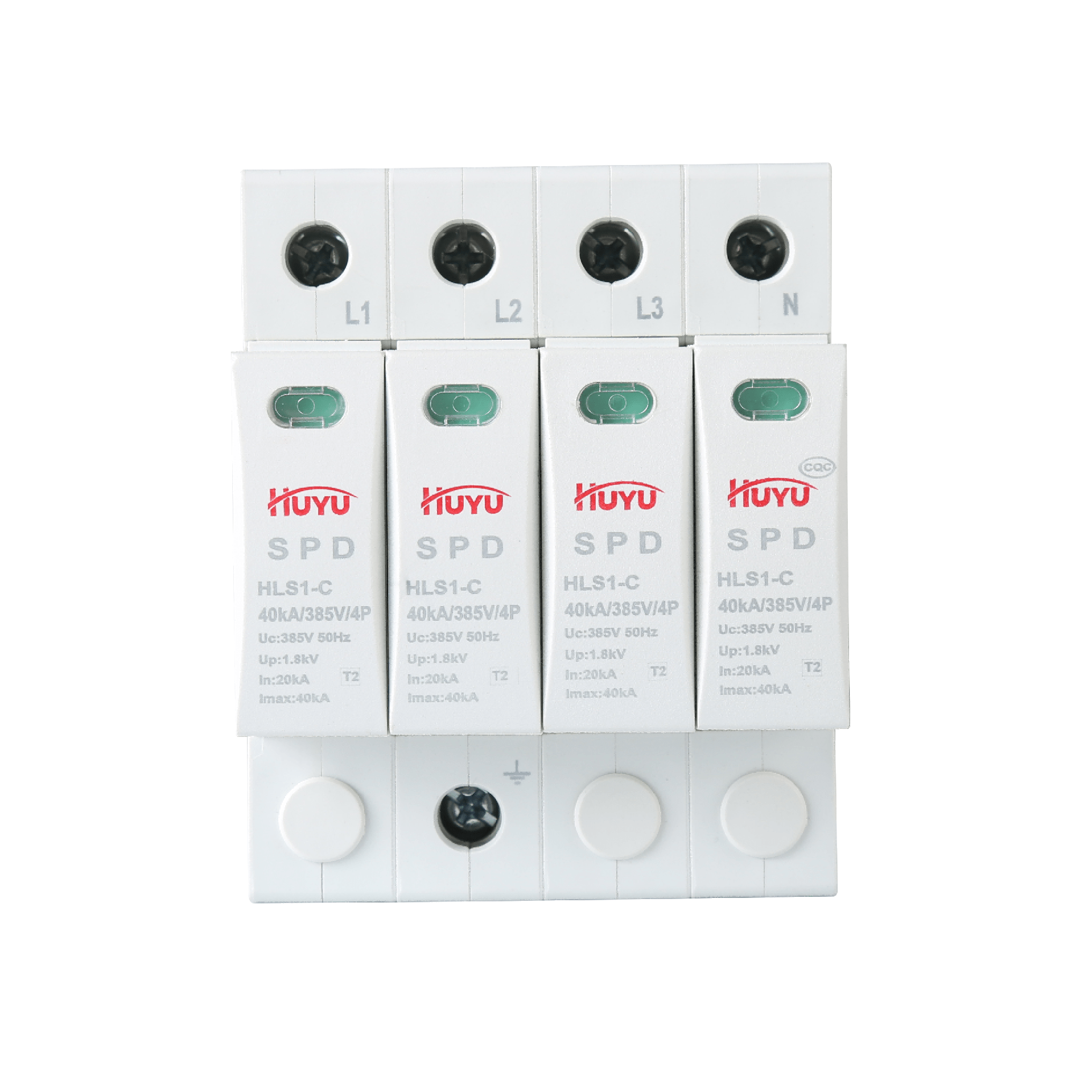

HLS1 浪涌保护器
HLS1系列电涌保护器(SPD)适用于交流为50/60Hz、额定电压为400V的低压电网中,保护系统防止由于雷击或开关操作引起的瞬态电涌电压的冲击、限制瞬时过电压和泄放浪涌电流。
代号

概述




HLS1系列电涌保护器(SPD)适用于交流为50/60Hz、额定电压为400V的低压电网中,保护系统防止由于雷击或开关操作引起的瞬态电涌电压的冲击、限制瞬时过电压和泄放浪涌电流。

其设计符合GB/T 18802.1-2011、IEC 61643-1/Ⅱ级测试和GB/T 50057-94《建筑物防雷设计规范》的要求。



正常工作条件




正常使用条件

a)海拔高度不超过2000m;

b周围空气温度:正常范围:-5℃~+40℃;极限范围:-40℃~+70℃

c)空气相对湿度:室温25℃条件下应在30%和90%之间

d)频率:电源的交流频率在48Hz和62Hz之间;

e)电压:持续施加在SPD的接线端子间的电压不应超过其最大持续工作电压。


正常安装条件

a)与垂直面的倾斜角度不超过5°;

b)无显著摇动和冲击振动的地方;

c)无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃(包括导电尘埃)。


正常储存和运输条件

a)温度范围:-40℃~+70℃;

b)相对湿度(+25℃时)不超过90%;

c)运输过程中要轻搬轻放,避免剧烈碰撞。

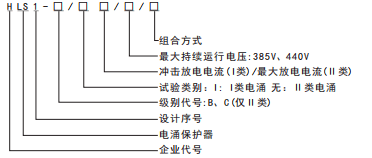

型号及含义





示例:最大放电电流为40kA,级别代号为C型、最大持续运行电压为交流385V的1P电涌保护器表示 为:HLS1-C/40KA/385V/1P。



主要技术参数

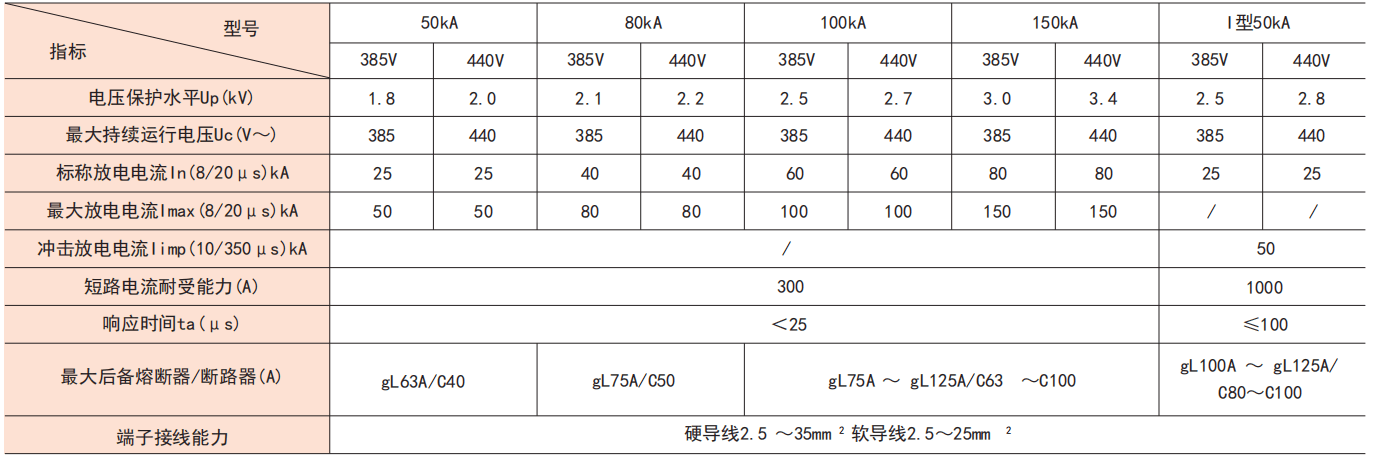

B型电涌保护器主要参数

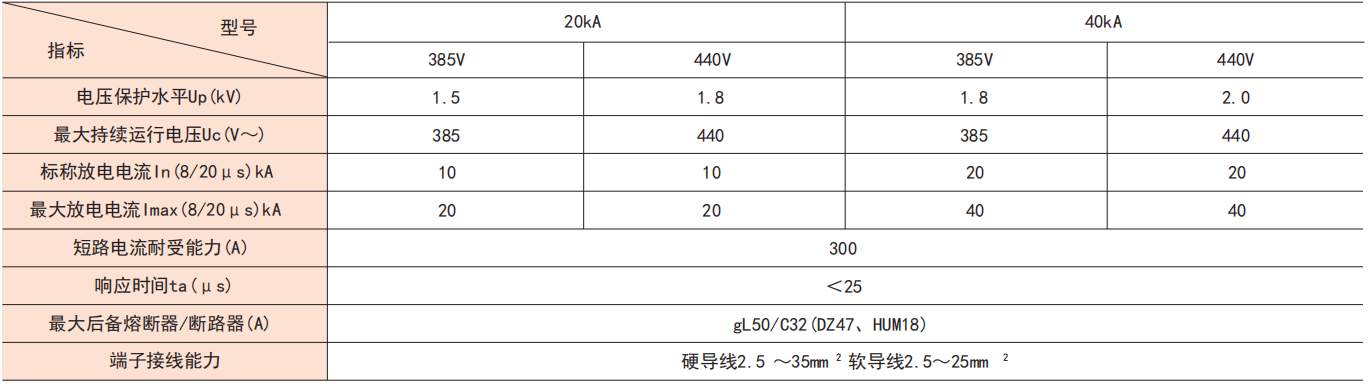

 C型电涌保护器主要参数
