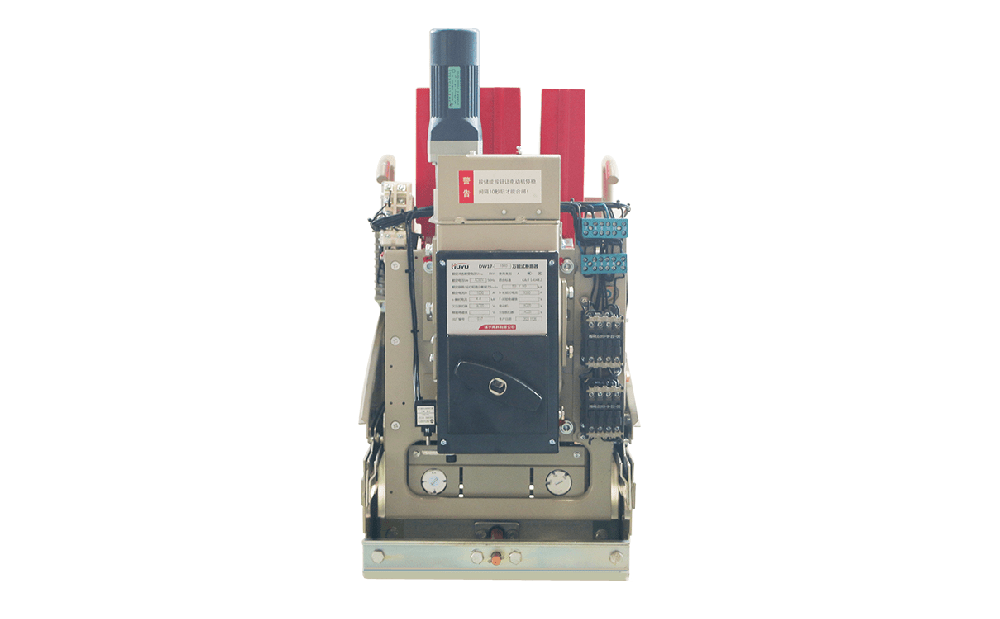

DW45系列智能型万能式断路器
DW45系列智能型万能式断路器(以下简称断路器),适用千交流5DHz 额定电流400V、690V、额定电流200A- 6300A的配电网络中,用来分配电能保护线路及电源设备的过载、欠电 压和短路、单相接地等故障的危害。断路器具 有智能化保护功能,具有隔 离功能。选择性保护精确,能提高供电可靠性, 避免不必要的停电。断路器具有开放式通讯接口,可实现四遥, 以满足自动化系统集中控制的要求。
断路器符 合G B14048. 2《 低压开关设备和控制设备低压断路器》 和I EC60947- 2《 低压开关设备和控制设备第2部分:低压断路器》等标准。
壳架等级

概述




DW45系列智能型万能式断路器(以下简称断路器),适用于交流50Hz,额定电压400V、690V、 额定电流 A-6300A的配电网络中,用来分配电能、保护线路及电源设备的过载、欠电压和短 路、 630 单相接地等故障的危害。断路器具有智能化保护功能,具有隔离功能。选择性保护精确, 能提高供电可靠性,避免不必要的停电。断路器具有开放式通讯接口,可实现四遥功能,以满 足自动化系统集中控制的要求。  断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设 备和控制设备第2部分:低压断路器》等标准。



正常工作条件




1、周围空气温度:上限值不超过+40℃,下限值不超过-5℃,24h的平均值不超过+35℃。

注:

    (1)下限值-10℃或-25℃的工作条件下,在订货时用户须向本厂声明;

    (2)上限值超过+40℃或下限值低于-25℃的工作条件下,用户应与本厂协商。


2、海拔:安装地点海报不超过2000米。


3、大气条件:空气相对湿度在最高温度+40℃时不超过50%,在较低温度下可以允许有较高的相对湿度。例如:20℃ 90%,对由于温度变化偶尔产生的凝露应采取特殊的处理措施。


4、污染等级:3级。


5、安装类别:断路器主电路及欠压脱扣器线圈、电源变压器初级线圈的安装类为Ⅳ,其余辅助 电路,控制电路安装类别为Ⅲ。


6、使用类别:B类


7、安装条件:断路器应按照本说明书的安装要求安装,断路器安装平稳,不应有附加的机械外 力,以免断路器损坏或主母线接触不良。

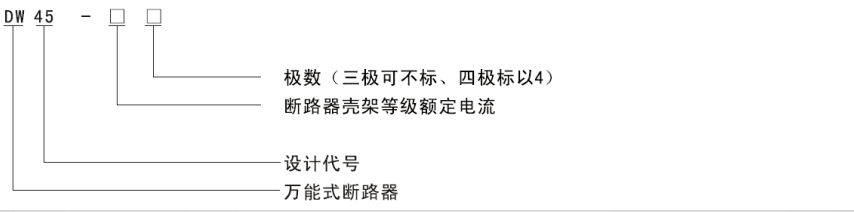

型号及含义

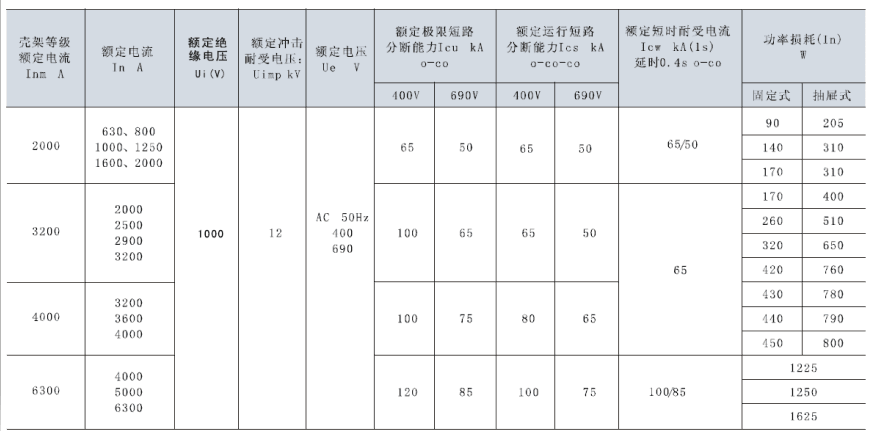

主要技术指标

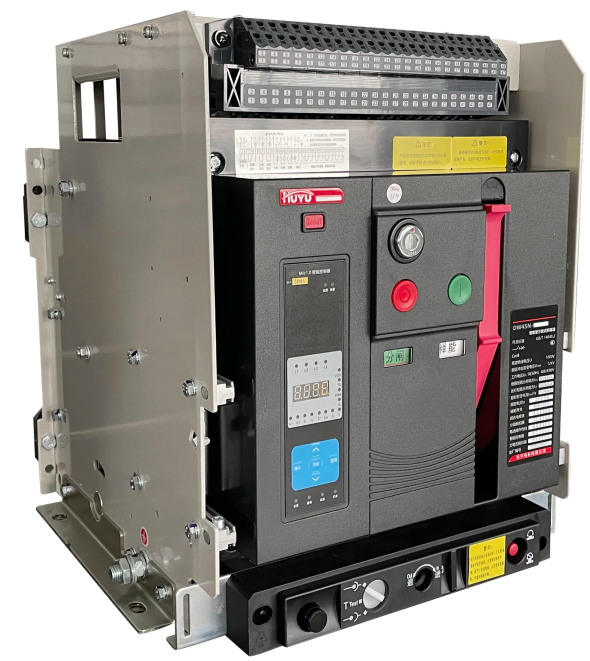

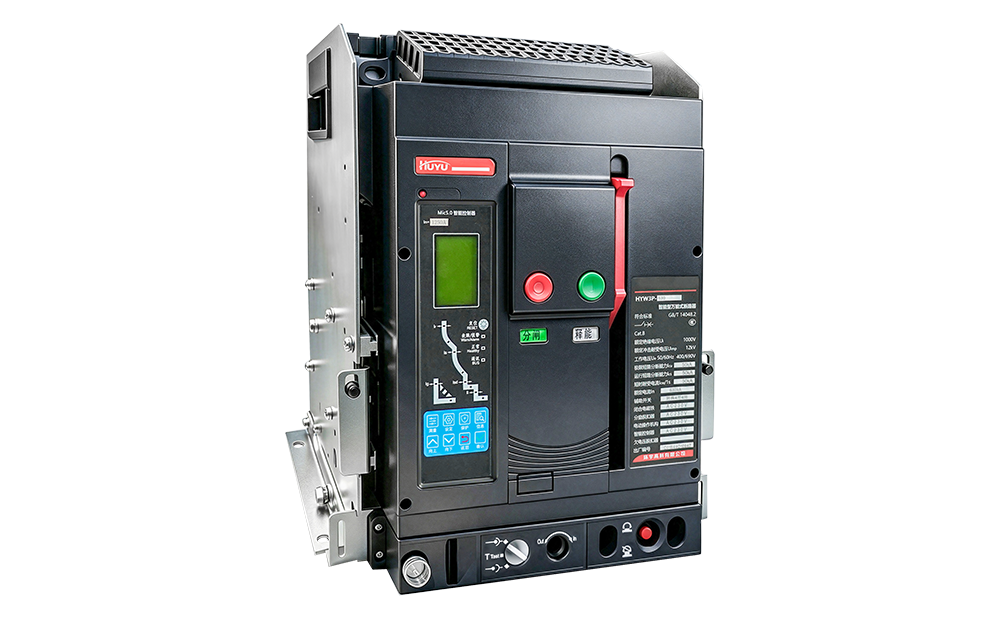

同类产品推荐
