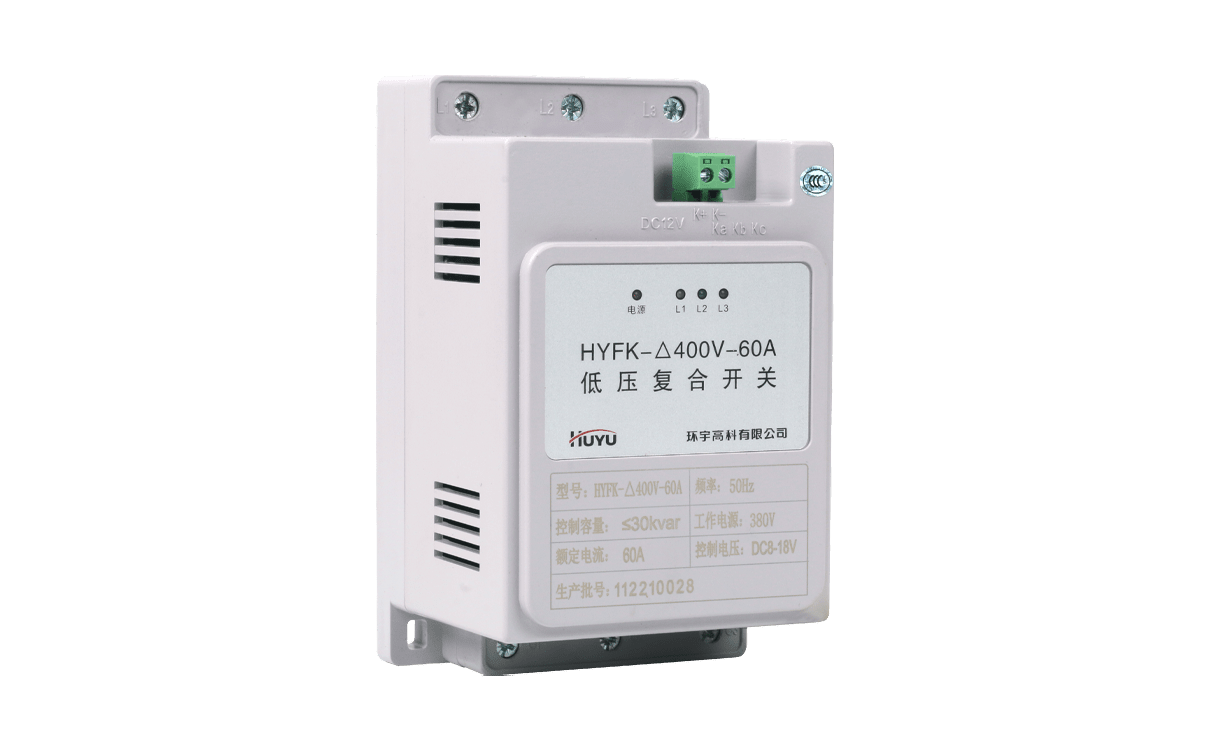

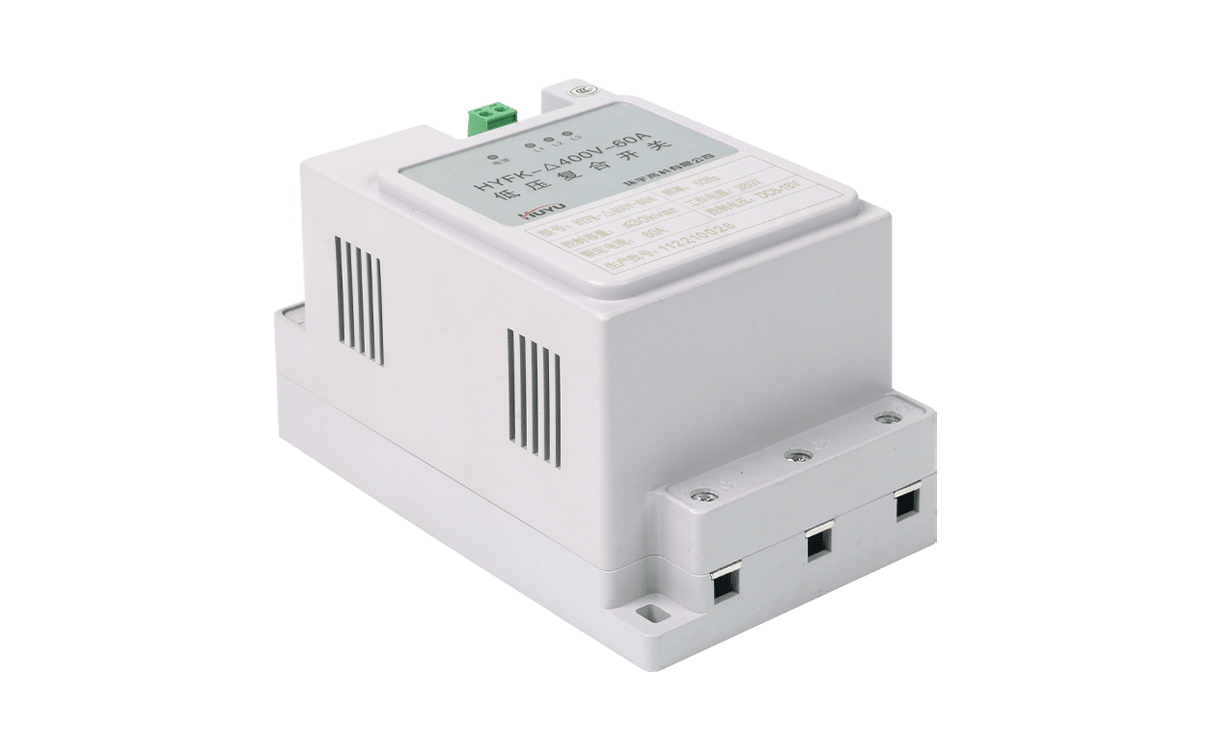

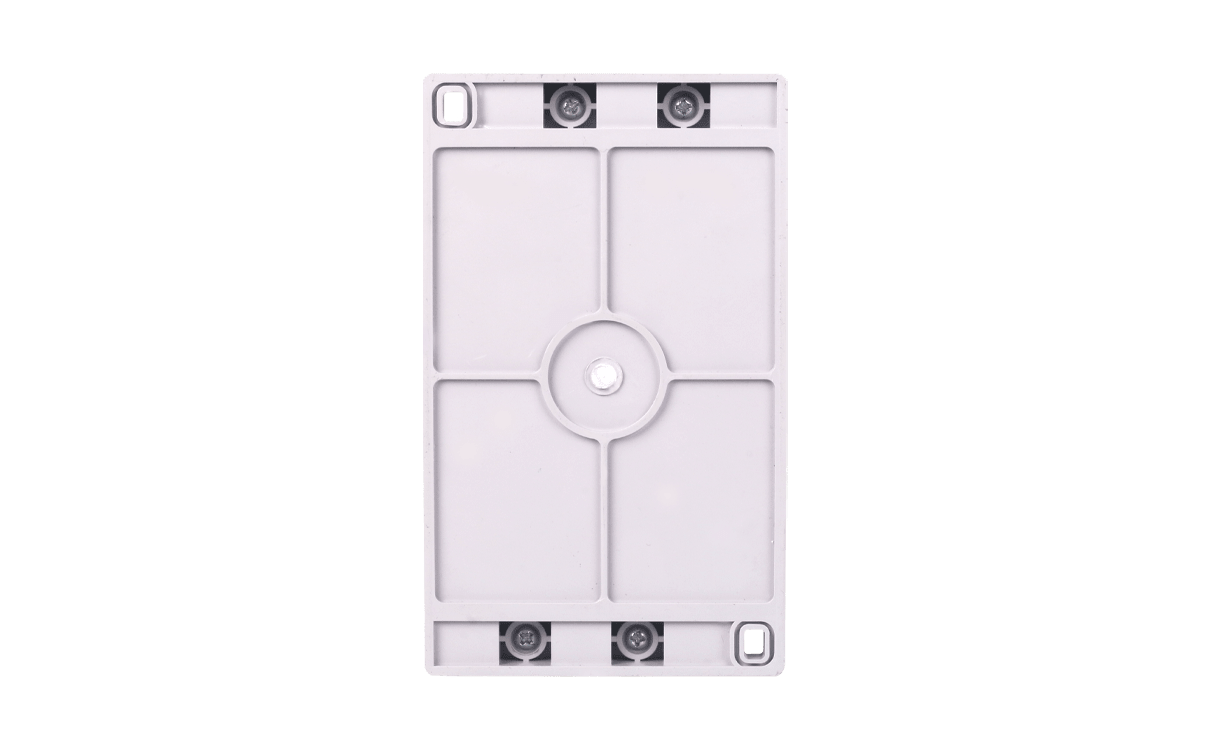

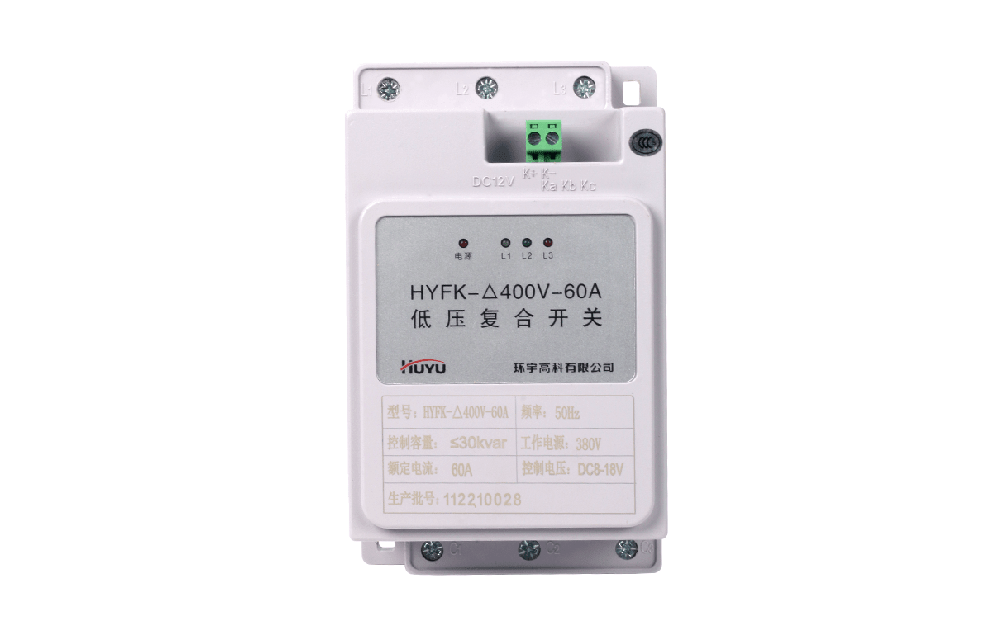

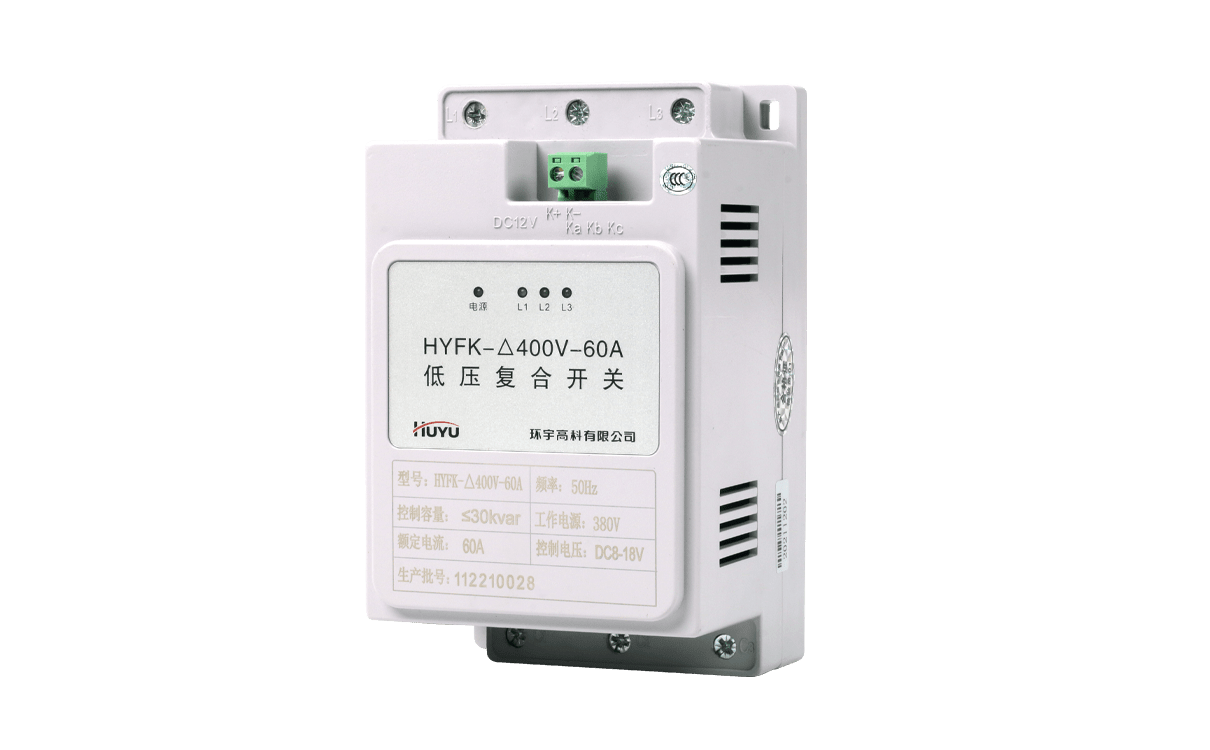

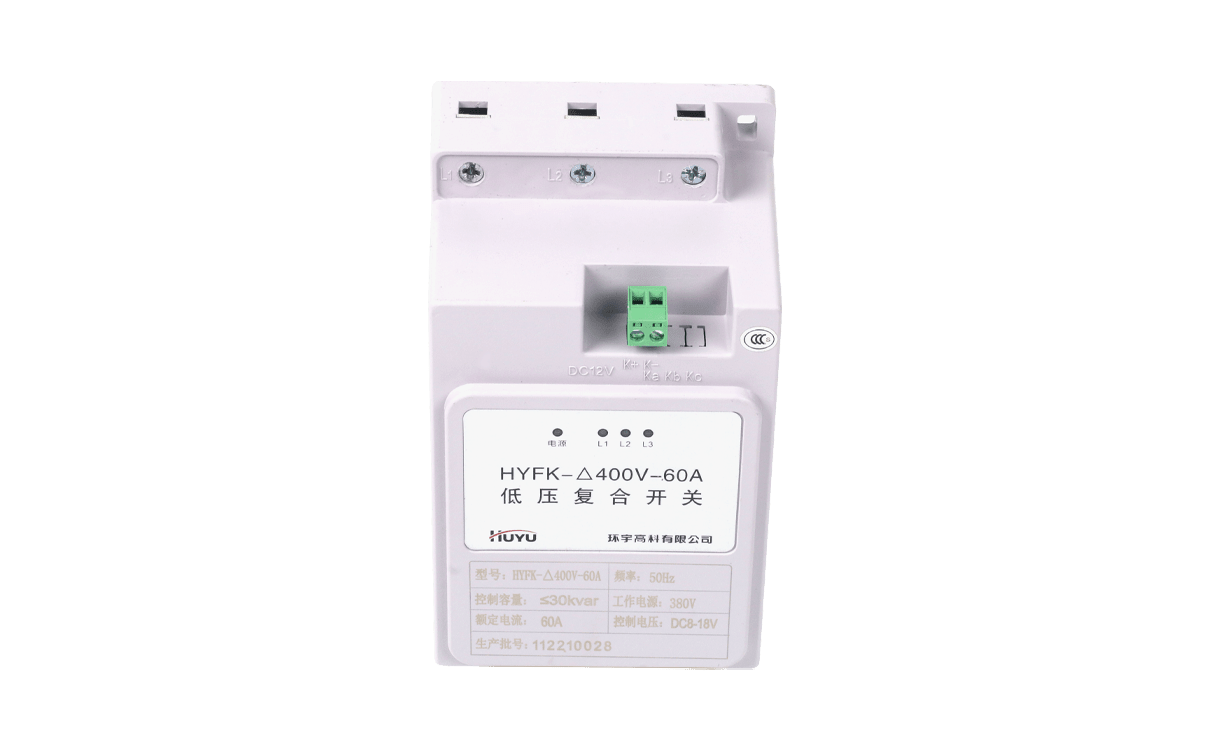

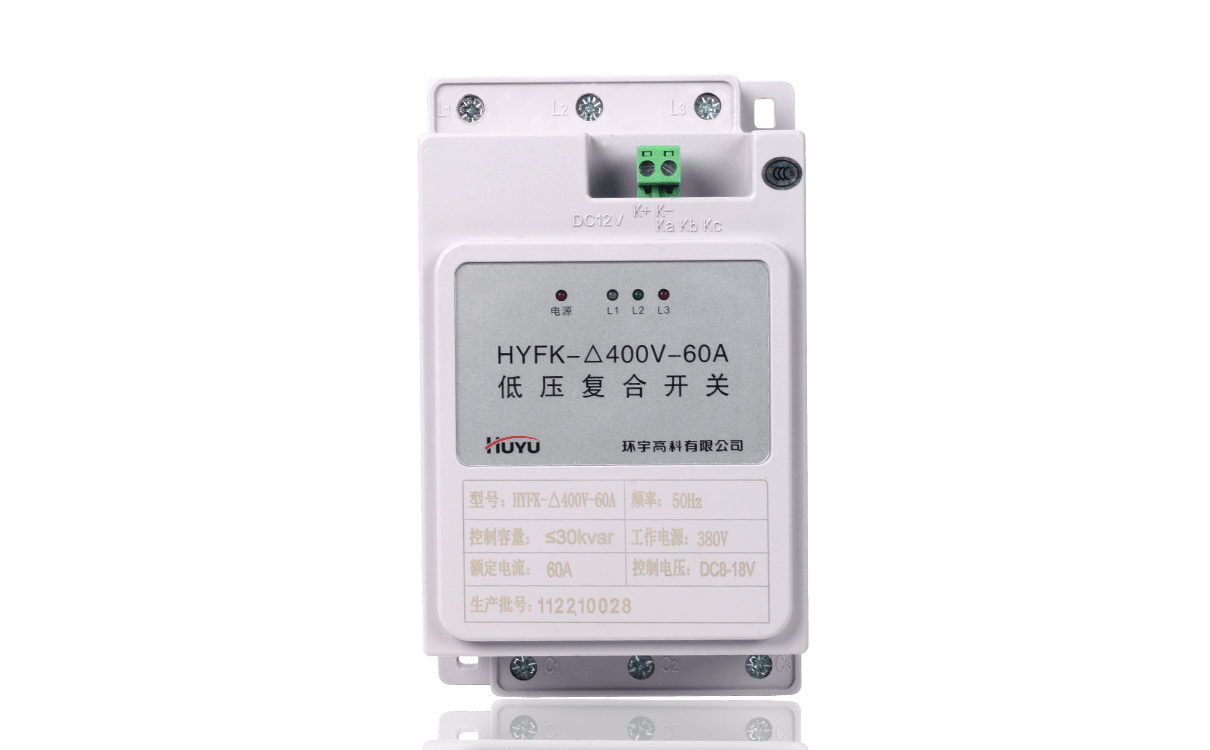

HYFK 智能组合式低压复合开关
HYFK复合开关是由三个独立的复合开关组成的,额定工作电压AC380V,220V±20%,适合于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与磁保持继电器并接,使复合开关在接通和断开的瞬间具有可控硅过零投切的优点,而在正常接通期间又具有接触器开关无功耗的优点。
电流

概述




HYFK复合开关是由三个独立的复合开关组成的,额定工作电压AC380V,220V±20%,适合于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与磁保持继电器并接,使复合开关在接通和断开的瞬间具有可控硅过零投切的优点,而在正常接通期间又具有接触器开关无功耗的优点。

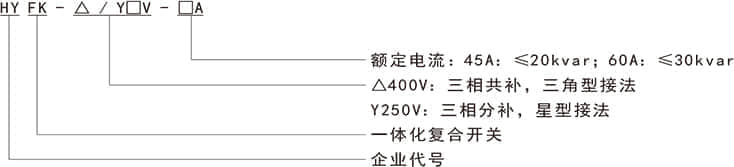

型号及含义






1、产品分类:共补型(电容器的连接方式为三角形接法);分补型(电容器的连接方式为星形接法)。

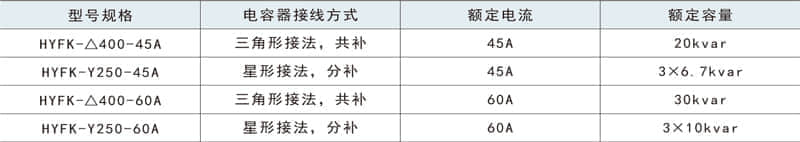

2、产品型号表,见下表




主要技术参数




1、环境温度:-20℃~+55℃

2、相对湿度:40℃时,20% 90%;

3、额定电压:380V/220V三相四线交流50Hz;

4、允许偏差:三相电压同步变化不大于±20%;

5、电压畸变率:小于5%;

6、额定频率:50Hz;

7、额定电流:≤60A;

8、使用寿命:10万次;

9、相数:三相(△型接法)单相(Y型接法)

10、三相控制容量:≤30Kvar

11、单相控制容量:≤10Kvar

12、功耗:≤1.5VA

13、接触压降:≤10mv

14、接点耐压:>1600V

15、响应时间:≤1000ms

16、每次接通与关断间隔:≥5秒

17、连续两次接通间隔:≥35秒

18、控制信号:DC12V±20%;交流/通讯(可选)

19、输入阻抗:≥6.8K

20、导通阻抗:≤0.003Ω

21、涌流:小于额定电流1.5倍

22、反馈接点额定电流:1A(投入为接通)
