概述
本型电流互感器采用树脂浇注成形,电流互感器用于户内,交流50Hz,额定电压400V及以下的线路中供电流、电能计量之用,功率的测量及继电器保护之用。
正常工作条件
1、安装场所:户内
2、周围空气温度:-5℃~+40℃,平均温州不高于+35℃。
3、环境湿度:空气相对湿度≤85%。
4、海拔高度:不超过1000米
5、大气条件:无严重影响互感器绝缘的污秽及侵蚀性。

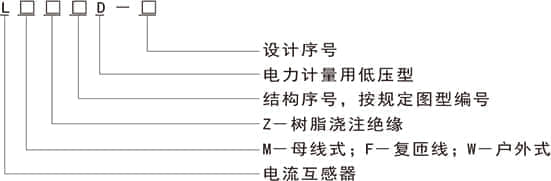

型号及含义
主要技术参数
1、准确级:0.2S、0.5S。
2、额定电压:400V
3、额定频率:50Hz
4、额定一次电流、额定二次电流、额定负荷及准确级见表2。
5、绝缘性能:一次绕组对二次绕组及地,二次绕组对地能承受短时工频耐压3kV。
6、绝缘电阻测量:一次绕组对二次绕组及地绝缘电阻≥100MΩ。
7、互感器的电流误差和相位差不超过表1所列限值。

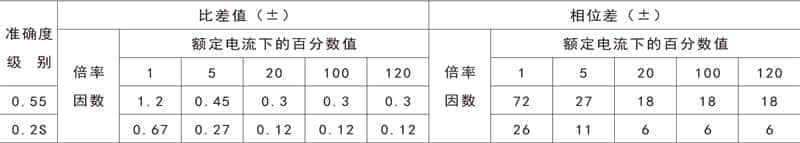

电流互感器基本误差限值
