概述
CJX2N-F系列交流接触器(以下简称接触器),主要用于交流50Hz(或60Hz),额定工作电压至660V、额定工作电流至800A的电路中,供远距离接通和分断之用,并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷电路。
本产品符合GB/T14048.4、IEC60947-4-1等标准。
正常工作条件
1、周围空气温度为:-5℃~+40℃。24小时内其平均值不超过+35℃。
2、海拔:不超过2000m。
3、大气条件:安装地点的空气相对湿度在+40℃时不超过50%,在较低温度下可允许有较高的相对湿度,例如 20℃时达 90%,对由于温度变化偶尔产生的凝露应采取特殊措施。
4、污染等级:3级。
5、安装类别:Ⅲ类。
6、安装条件:安装面与垂直倾斜度不大于±5°,当线圈端控制电压不低于85%Us时,不大于±30°。
7、冲击振动:接触器应安装和使用在无显著摇动,冲击和振动的地方。
8、运输、储存:接触器在运输中不应受到剧烈的碰撞和振动,在运输和存储中均不得受到雨雪侵袭。接触器适于在-25℃~+55℃之间,短时间(24h内)可达+70℃的温度下运输和存储。

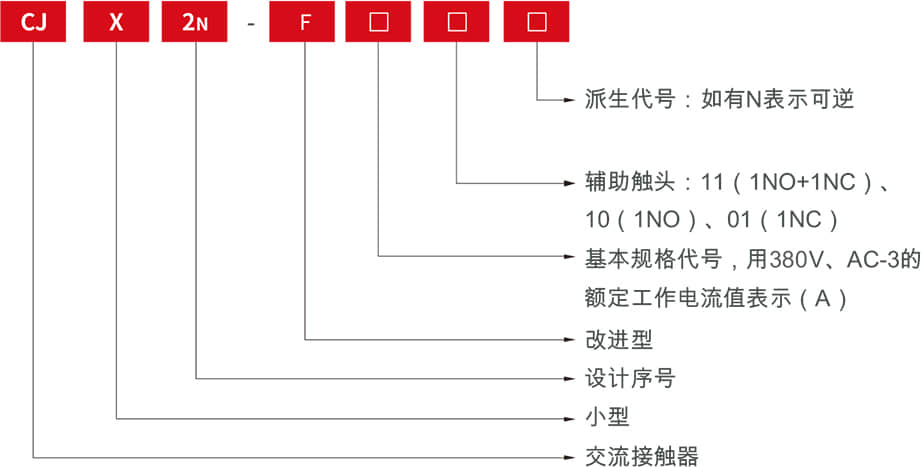

型号及含义

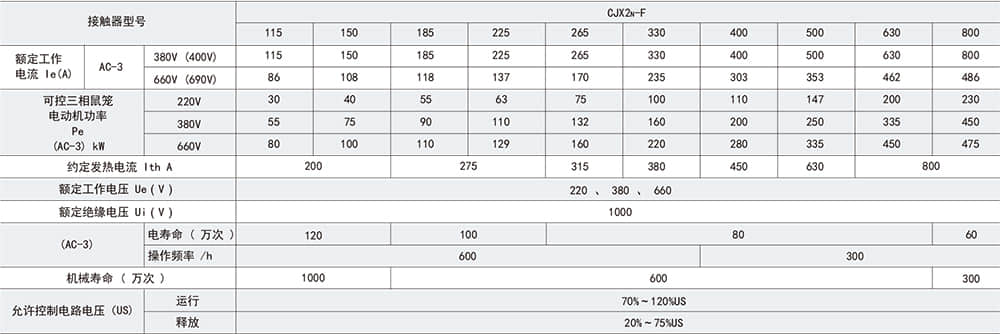

主要技术参数
