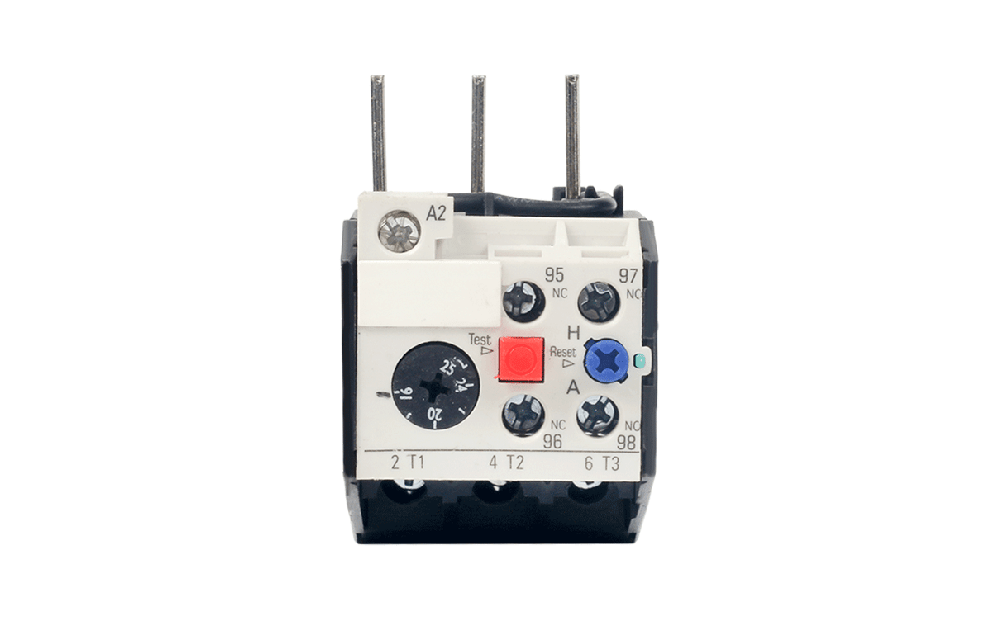

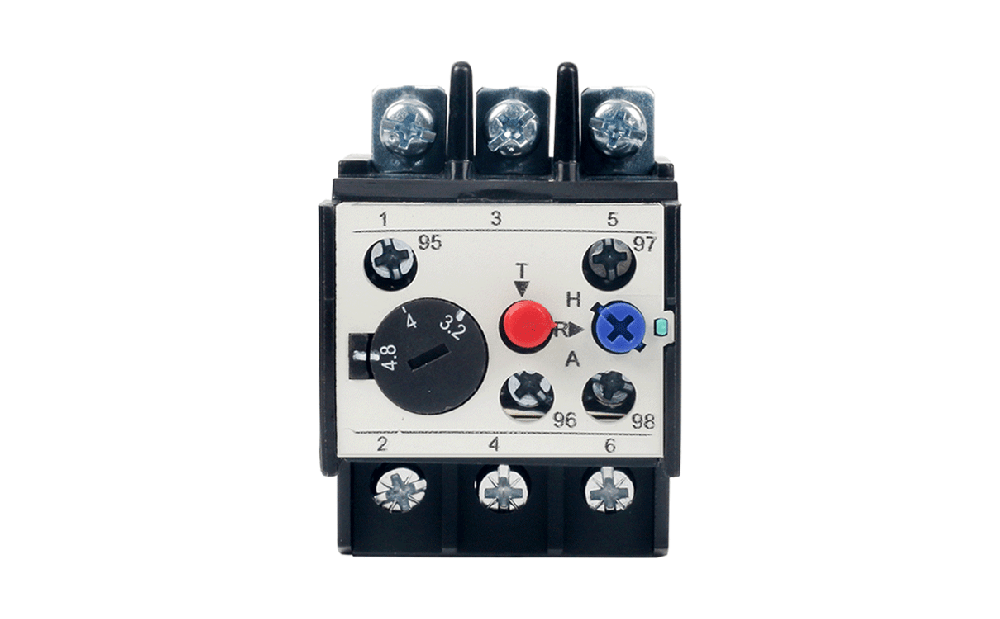

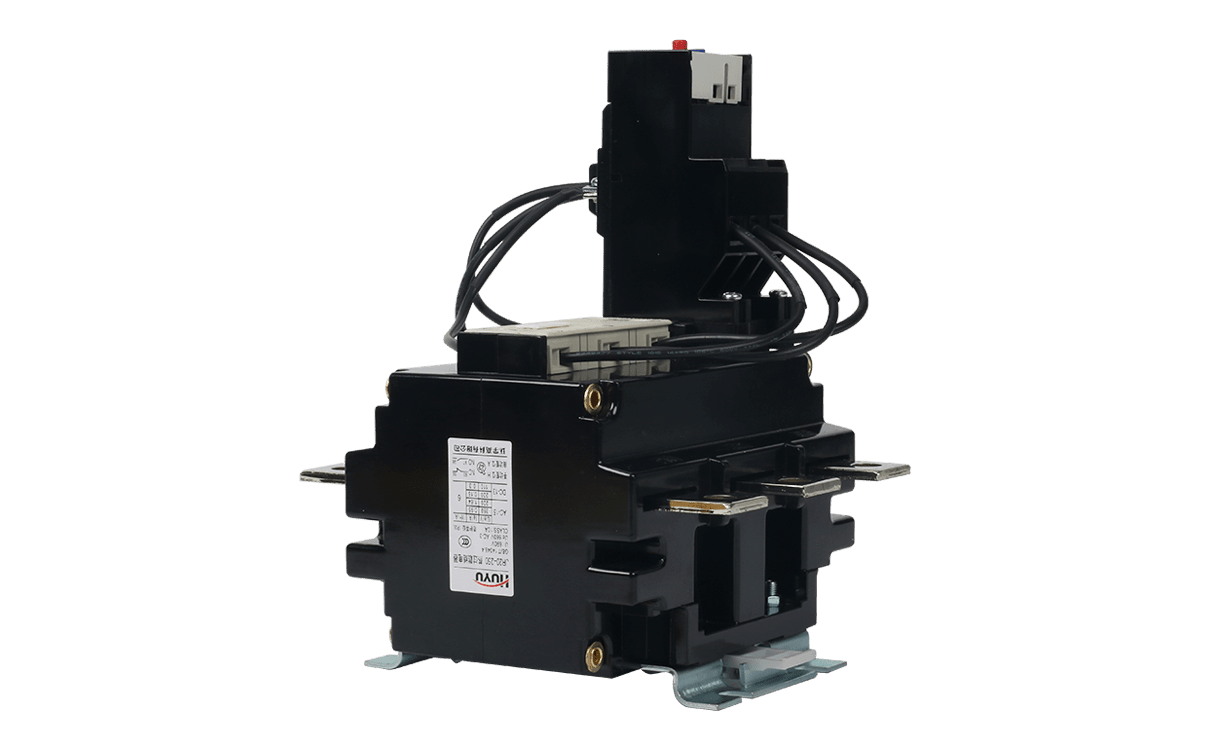

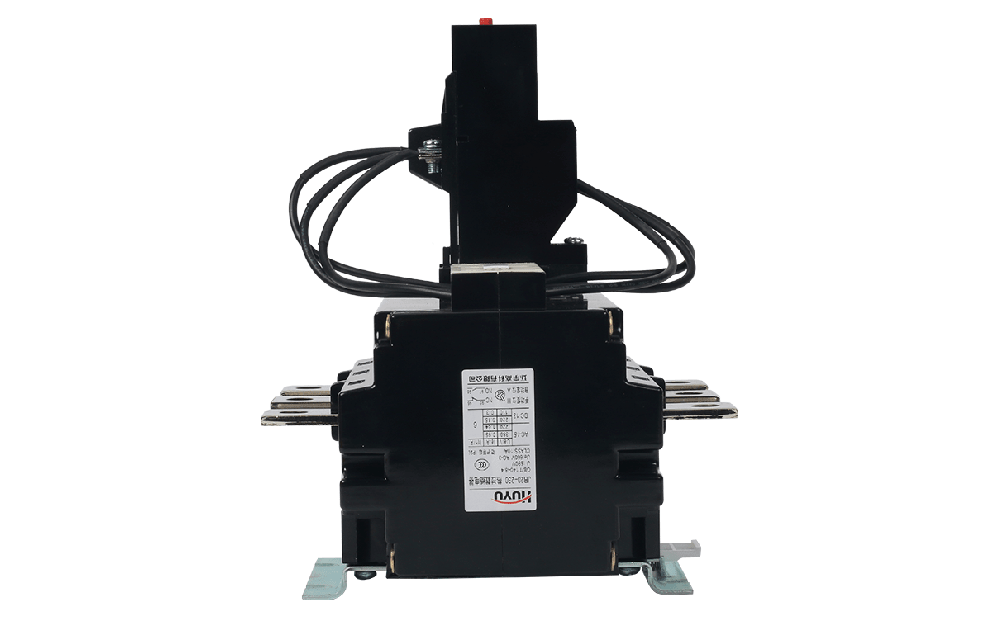

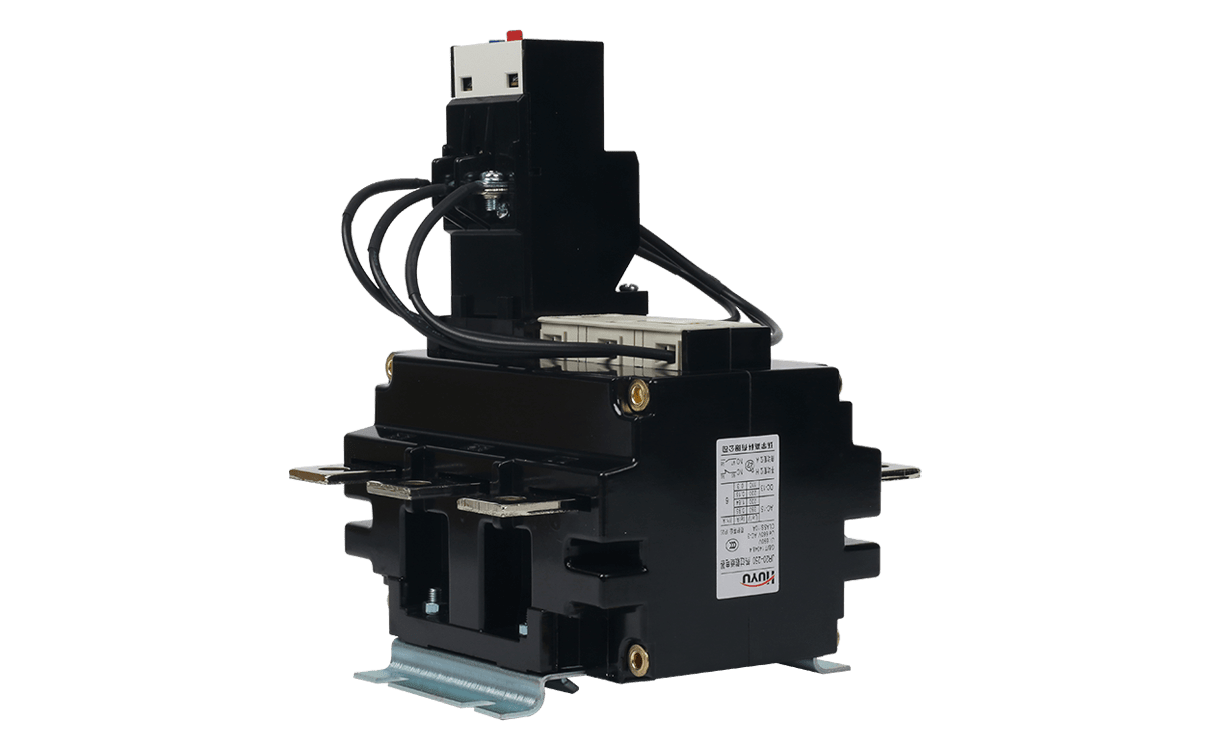

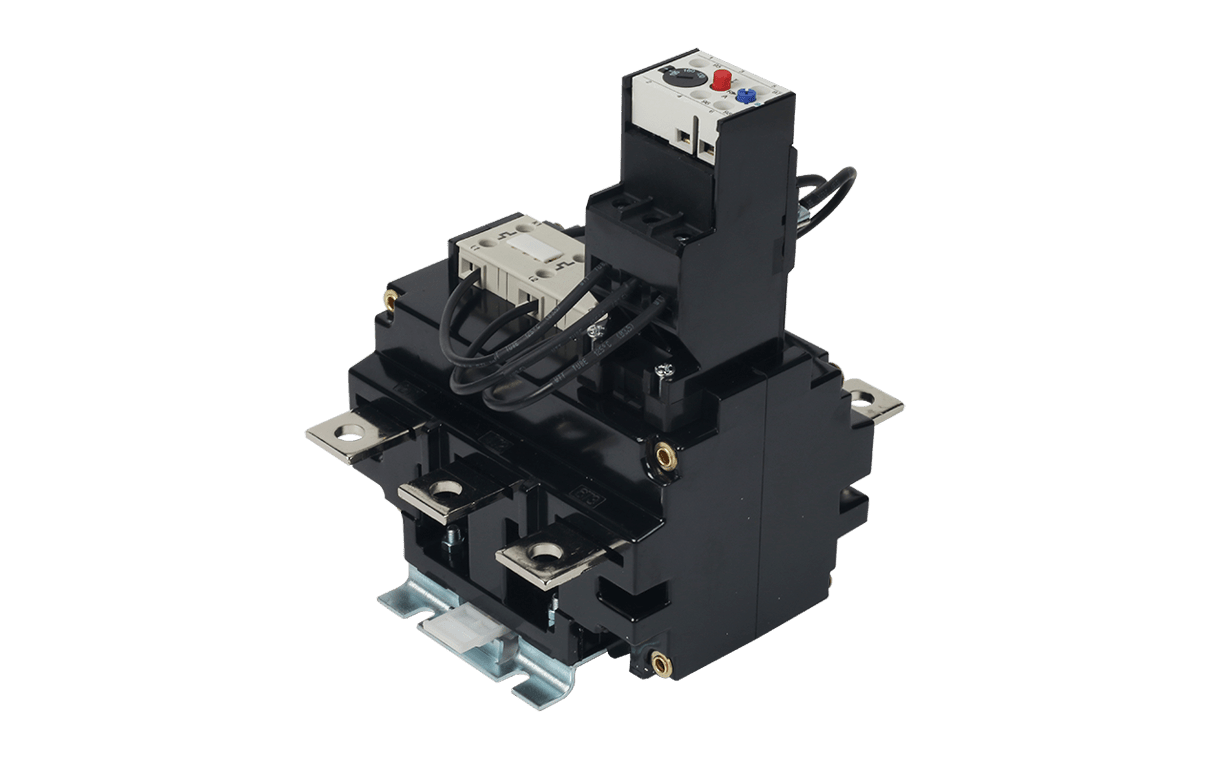

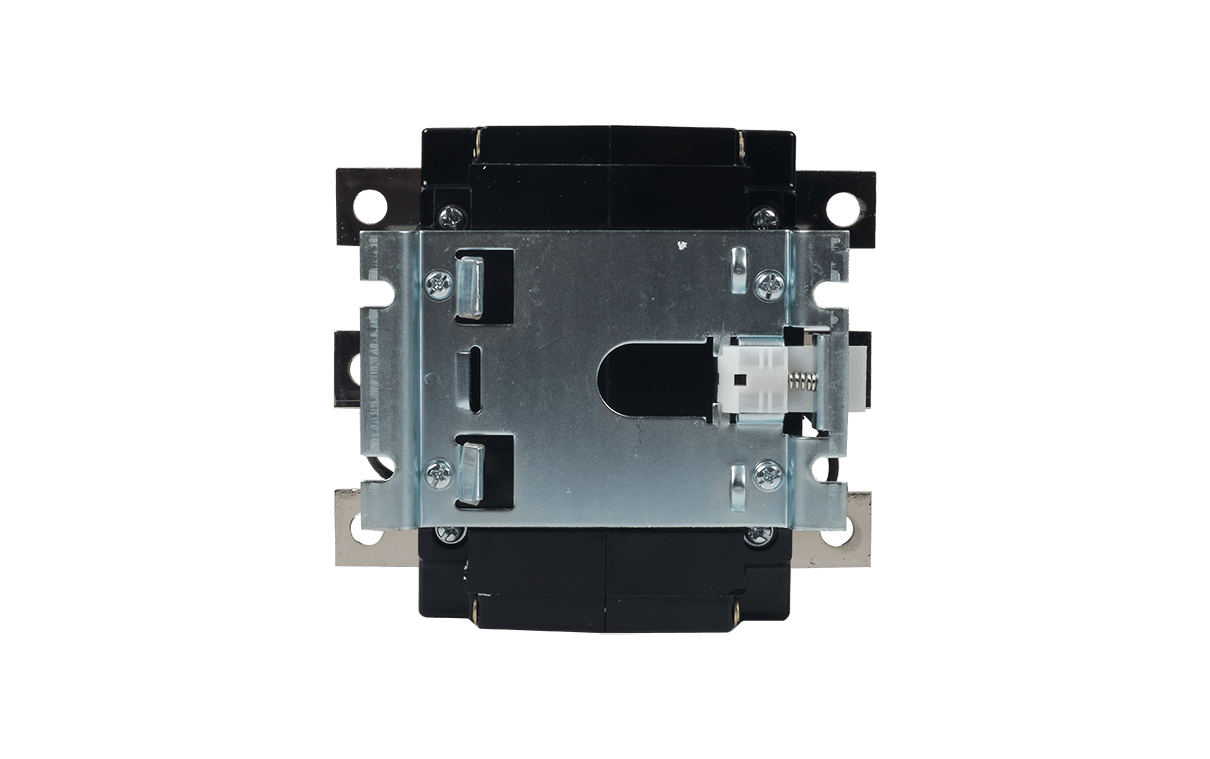

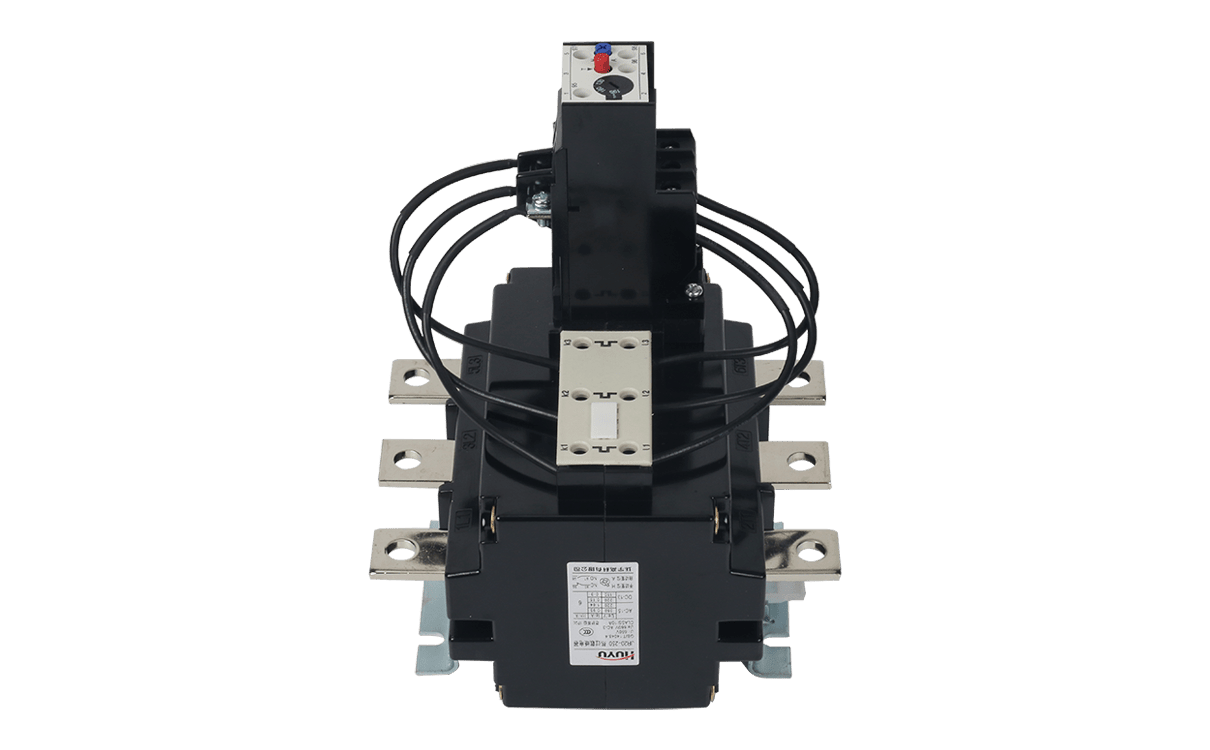

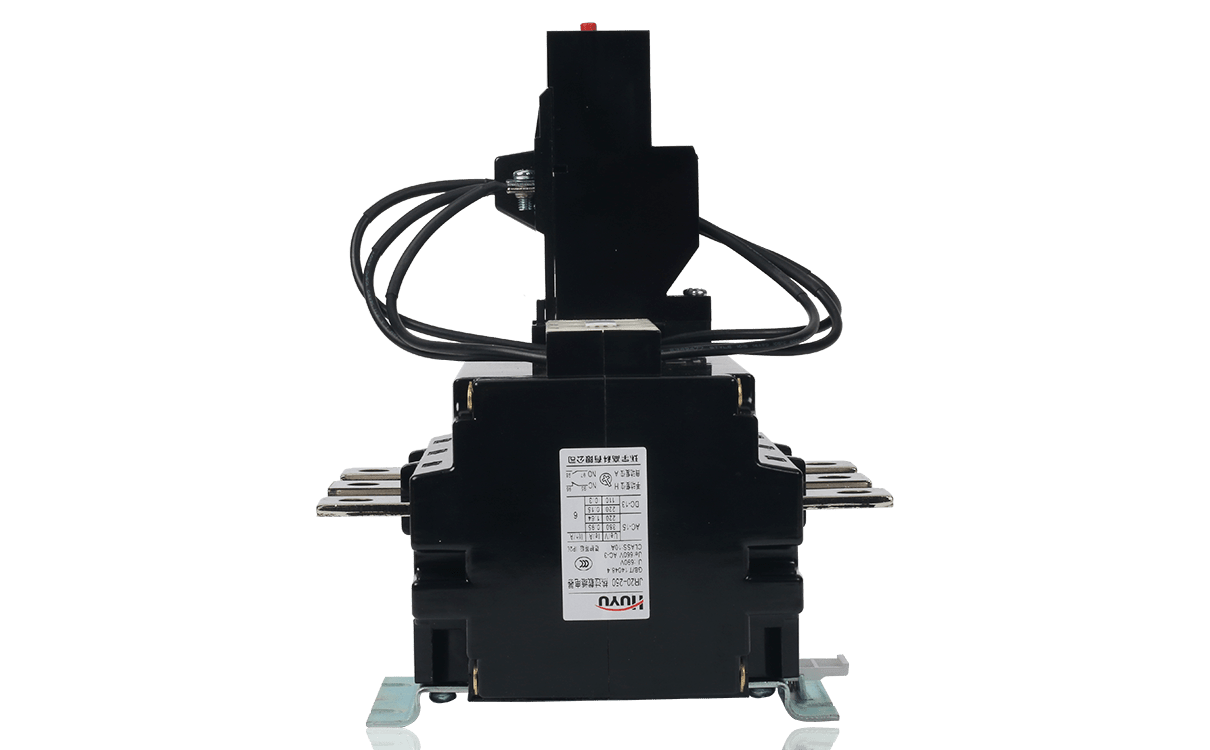

JR20 热过载继电器
JR20系列热过载继电器主要用于交流50Hz,额定工作电压至660V,额定工作电流0.1~630A的电路中,用于起动和加速电动机至正常转速,并作电路和三相交流电动机的过载、断相 保护,并可与适应的交流接触器组成起动器。

概述




JR20系列热过载继电器主要用于交流50Hz,额定工作电压至660V,额定工作电流0.1~630A的电路中,用于起动和加速电动机至正常转速,并作电路和三相交流电动机的过载、断相 保护,并可与适应的交流接触器组成起动器。

产品符合 GB 14048.4 标准。



正常工作条件




1、周围空气温度为:-5℃~+40℃。24 小时内其平均值不超过+35℃。

2、海拔:不超过2000m。

3、大气条件:安装地点的空气相对湿度在+40℃时不超过50%,在较低温度下可允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊措施。

4、污染等级:3 级。

5、安装类别:Ⅲ类。

6、安装条件:安装面与垂直倾斜度不大于±5°。

7、冲击振动:继电器应安装和使用在无显著摇动,冲击和振动的地方。

8、运输、储存:继电器在运输中不应受到剧烈的碰撞和振动,在运输和存储中均不得受到雨雪侵袭。继电器适于在-25℃~+55℃之间,短时间(24h 内)可达+70℃的温度下运输和存储。

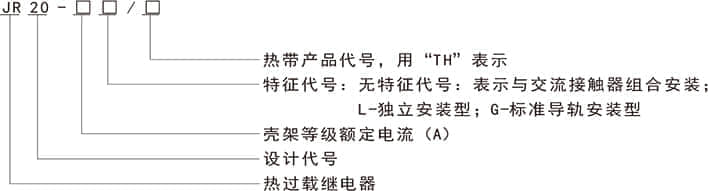

型号及含义







主要技术参数

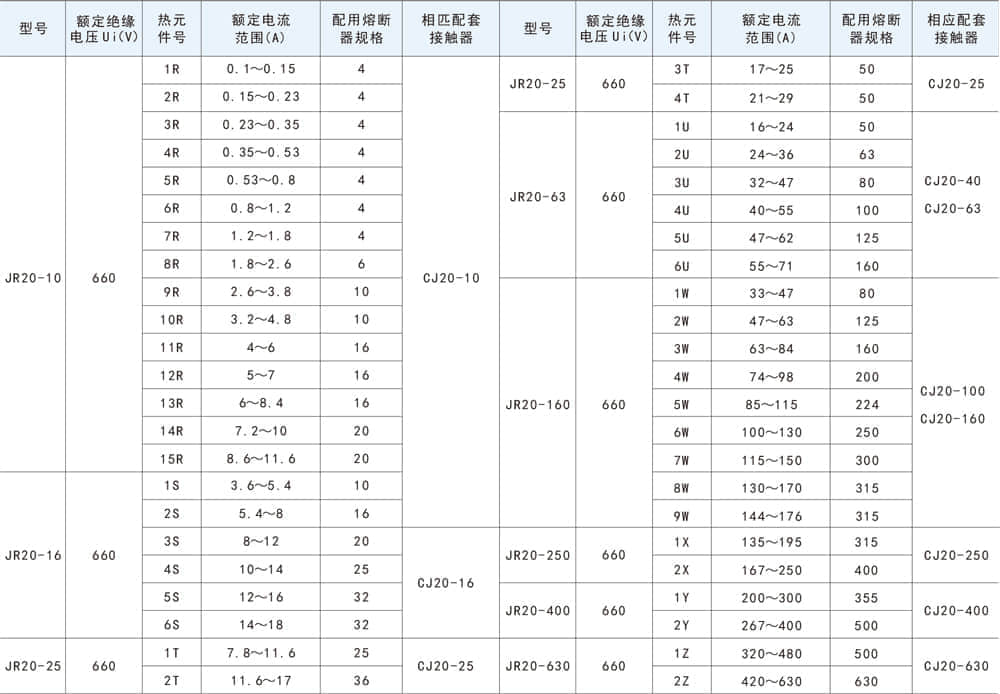

1、热过载继电器的主电路技术参数见表1


表1


注:本热过载继电器推荐使用熔断器型号为RT16或NT00


2、辅助电路技术参数

热过载继电器的辅助电路技术参数见表2。


表2

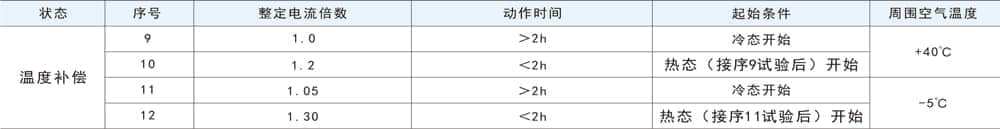

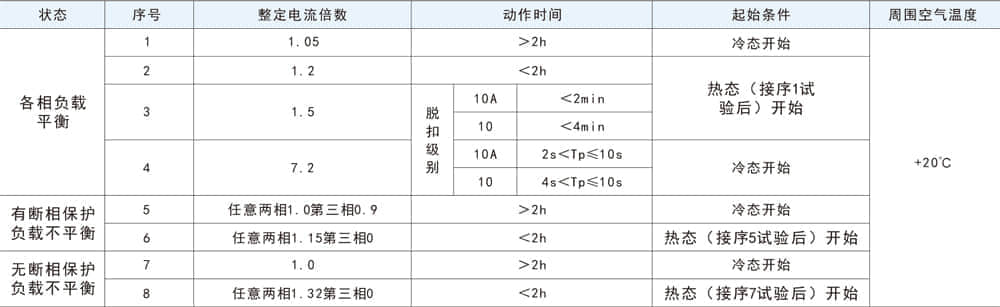

3、动作特性
