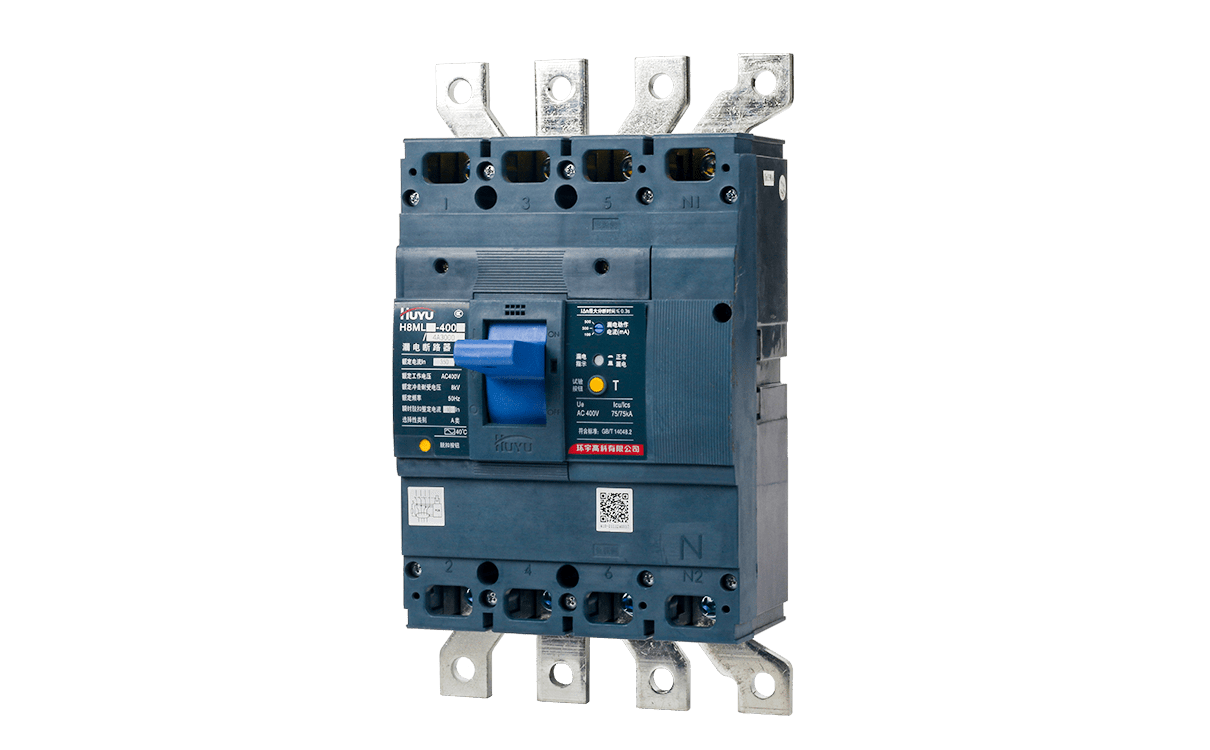

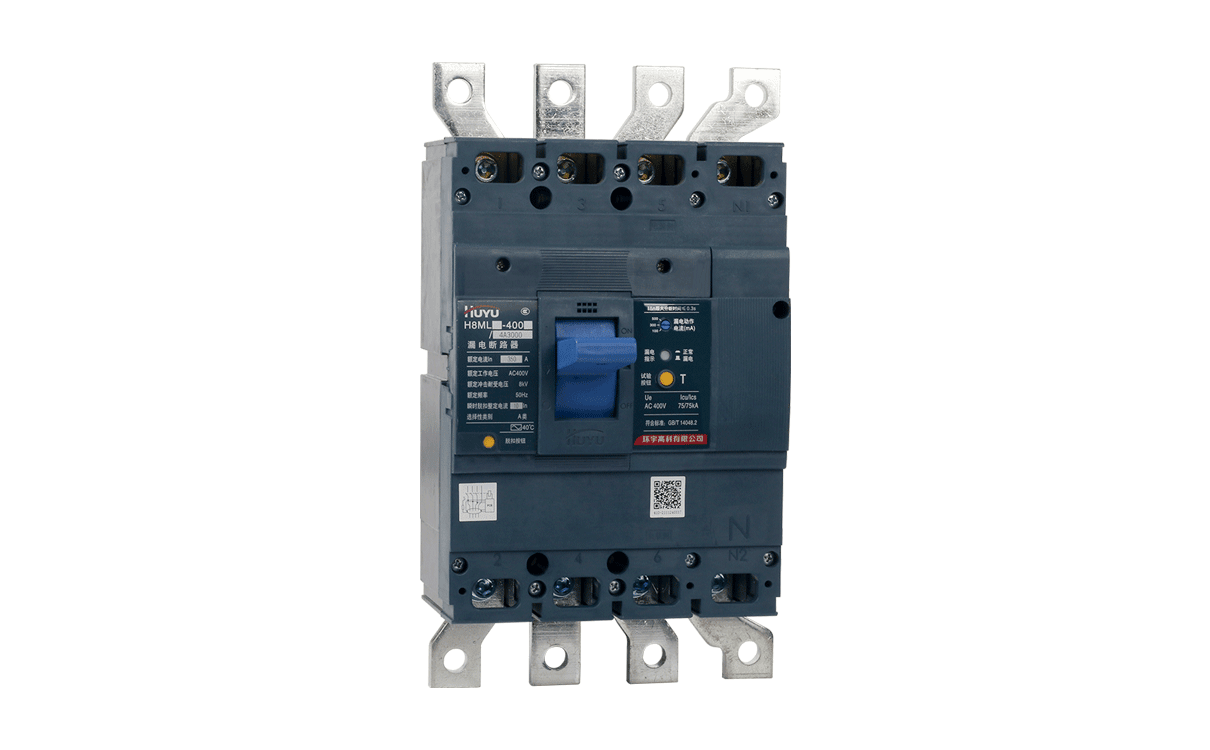

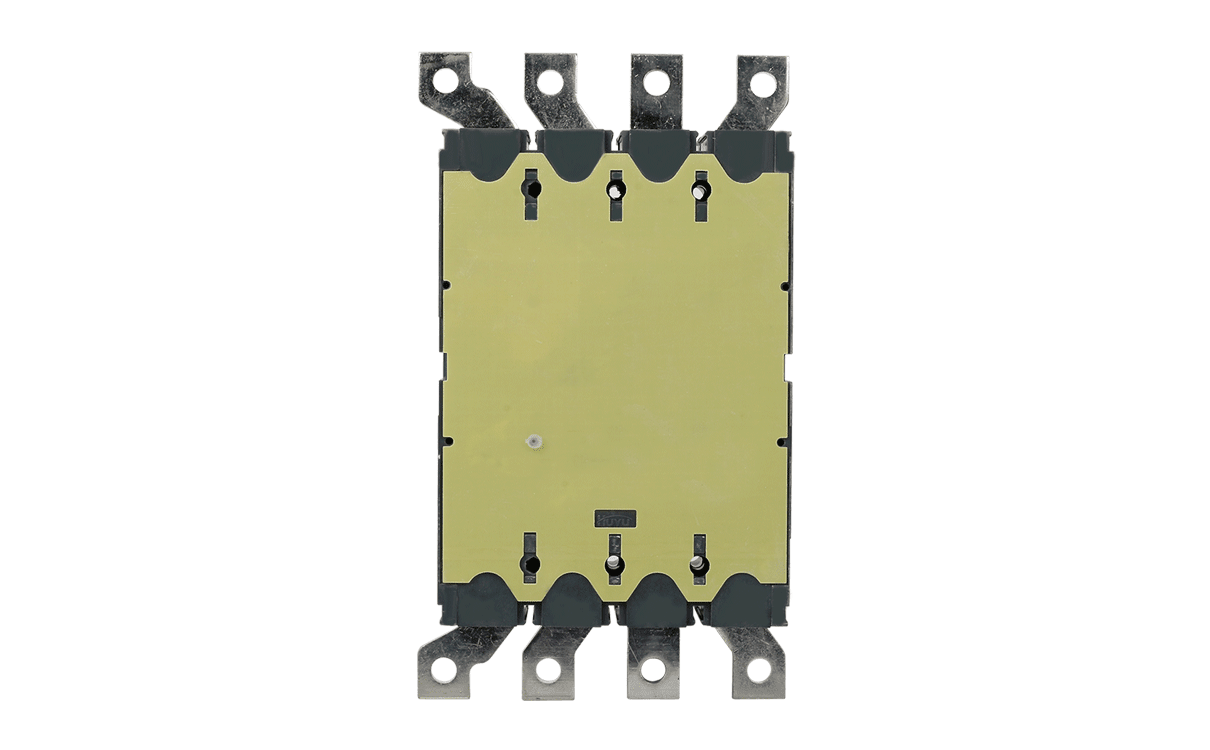

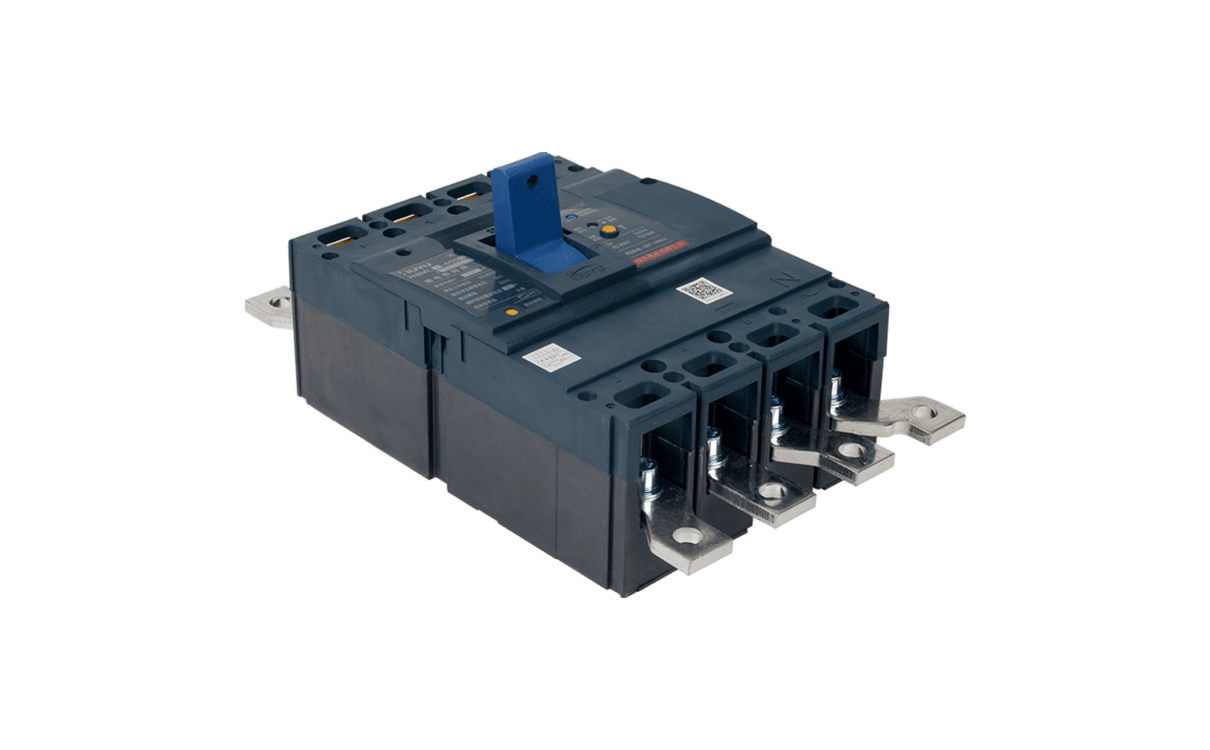

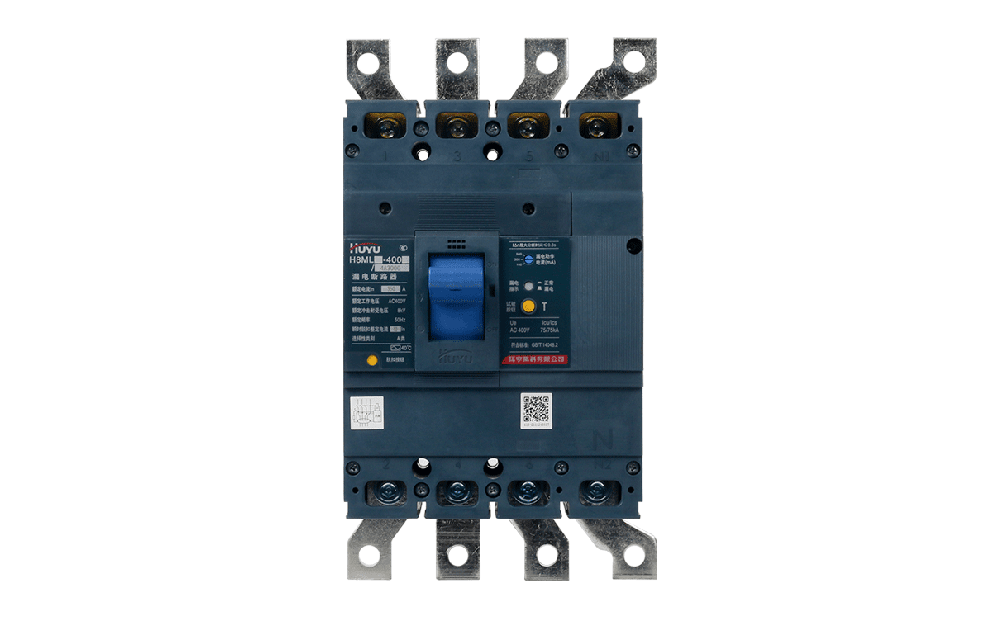

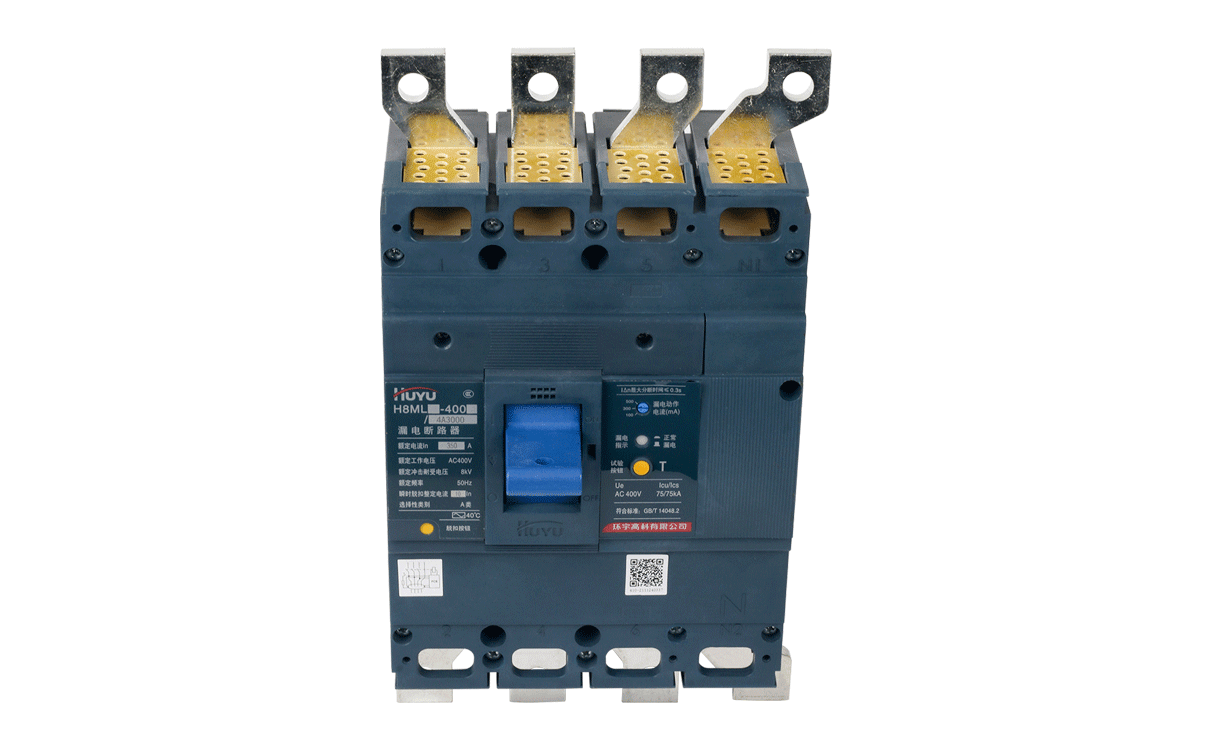

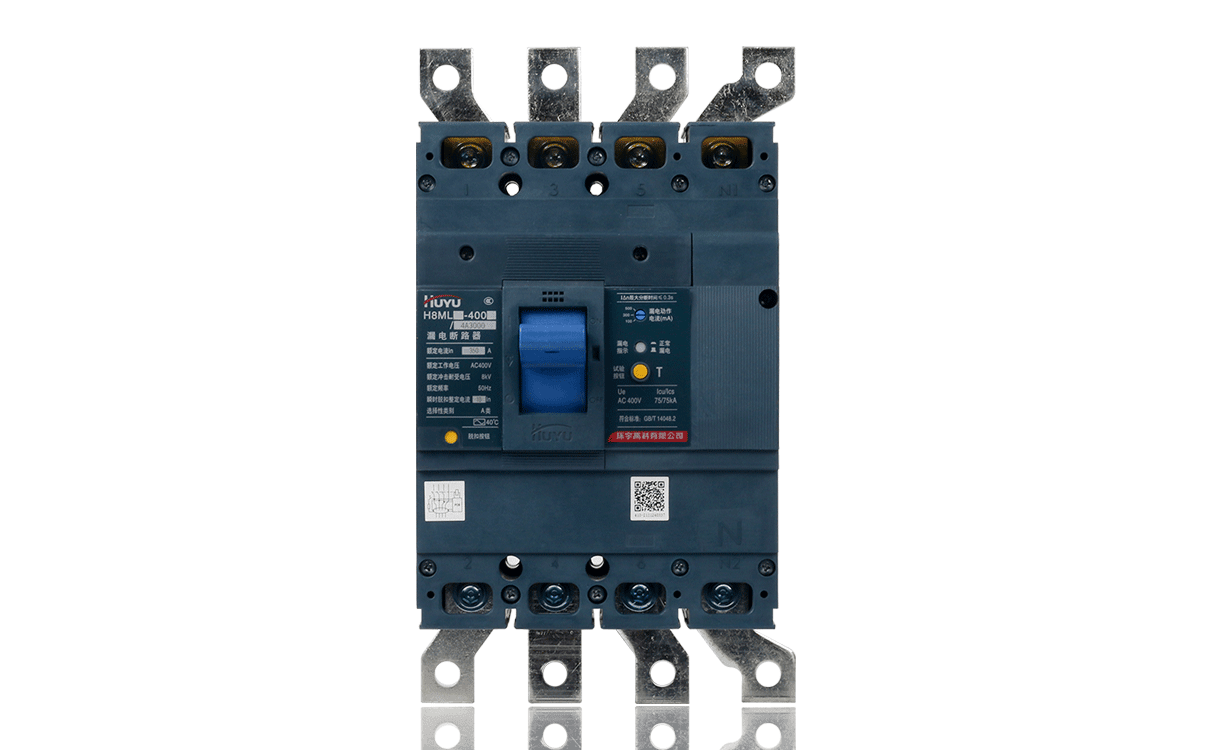

H8ML 漏电断路器
H8ML系列漏电断路器(以下简称断路器)是我公司采用国际先进技术开发成功的新产品。该产品保护功能完善,性能可靠,技术指标高,外形美观,体积小,是老产品更新换代的理想产品。
壳架电流
极数

概述




H8ML系列漏电断路器(以下简称断路器)是我公司采用国际先进技术开发成功的新产品。该产品保护功能完善,性能可靠,技术指标高,外形美观,体积小,是老产品更新换代的理想产品。

该断路器适用于交流50Hz、额定电压400V、额定电流至630A的电力系统中,用来分配电能和保护电力系统免受过载、短路等故障的危害,也可用来控制电动机不频繁的操作。

该断路器的漏电(剩余电流)保护功能是对有致命危险的人身触电提供间接接触保护,还可以防止由于过电流保护装置不能检测出的而长期存在的接地故障电流引起的电气火灾。

该断路器的剩余动作电流的额定值可调节,漏电保护动作时间也可调节。因此可在配电系统中实现漏电时的选择性保护。当额定剩余动作电流整定为30mA时,在有关的保护装置失灵时,该断路器还可用作对直接接触起保护作用的装置。

符合标准:GB 14048.2、IEC 60947-2、IEC 755、GB/Z 6829。



正常工作条件




1、周围空气温度不高于+40℃和不低于-5℃。

2、安装地点的海拔高度不超过2000m。

3、空气相对湿度在最高温度为 +40℃ 时不超过50%;在较低温度下可允许较高湿度,最湿月的月平均温度不超过+25℃,该月的月平均最大相对湿度不超过90%。

4、污染等级:3级。周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气体和尘埃。

5、安装类别为III。

6、断路器的“1、3、5、N1”端子接电源,“2、4、6、N2”端子接负载,不可反接。

7、断路器安装处外磁场在任何方向都不应超过地磁场的5倍。

8、断路器的安装面应与水平面垂直。断路器基本安装方式为垂直安装,电源端在上方,负载端在下方;亦可横向安装。

型号及含义




1、型号与含义




主要技术指标





*:飞弧距离为零的需在订货时注明。 **:需此三档I△n请在订货时注明(仅Inm=400、630)。
