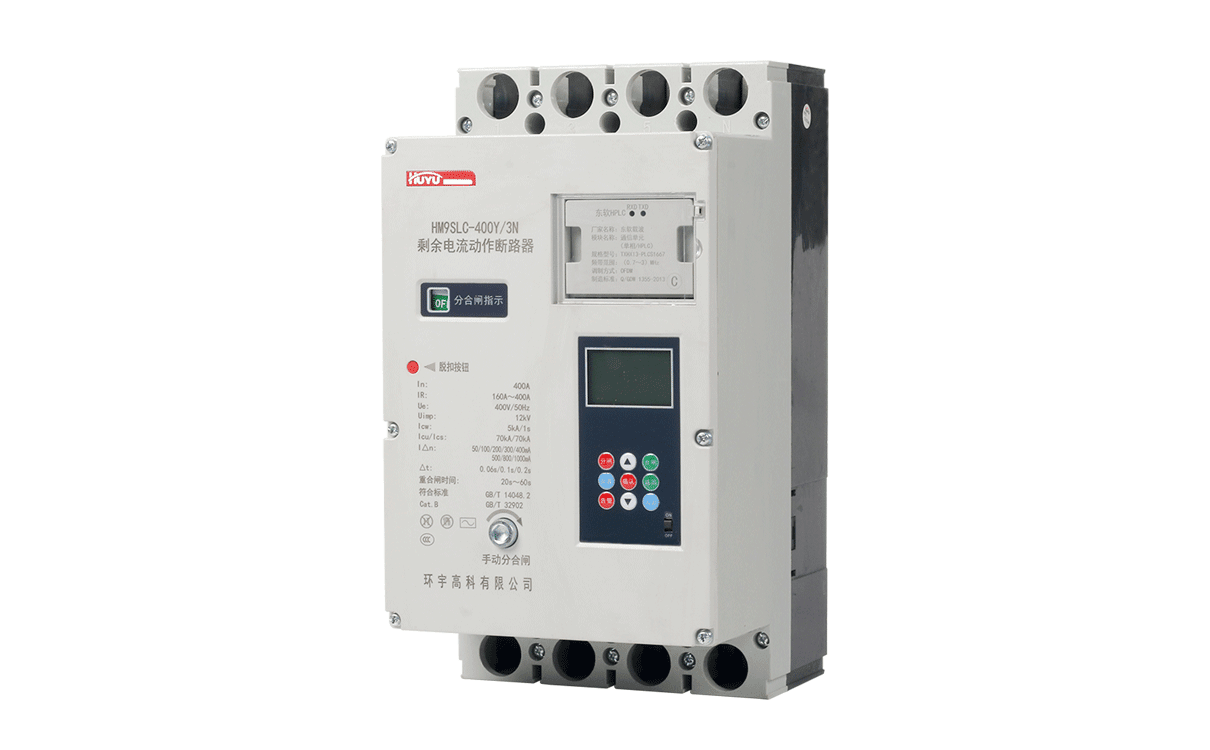

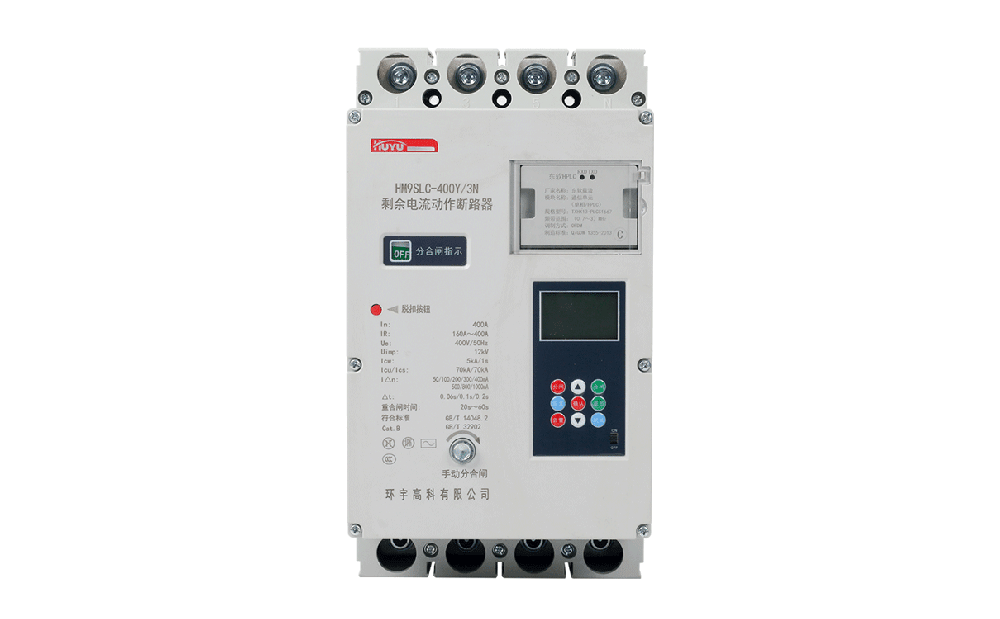

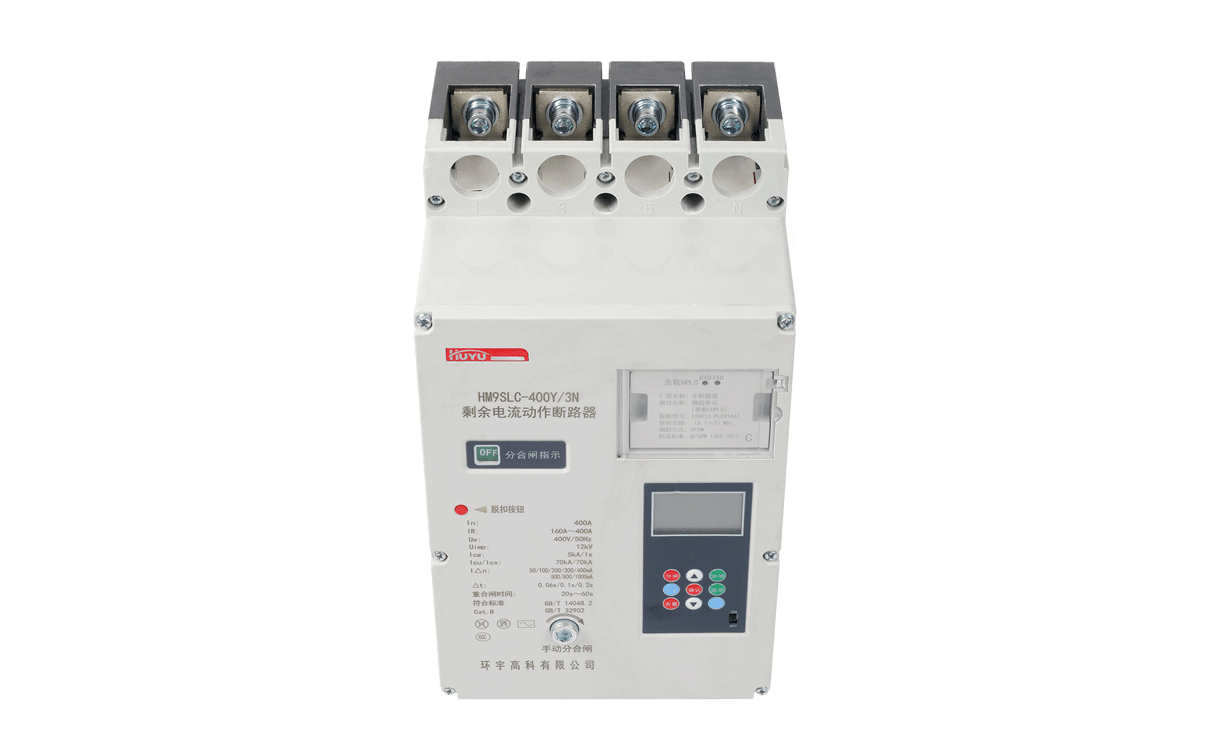

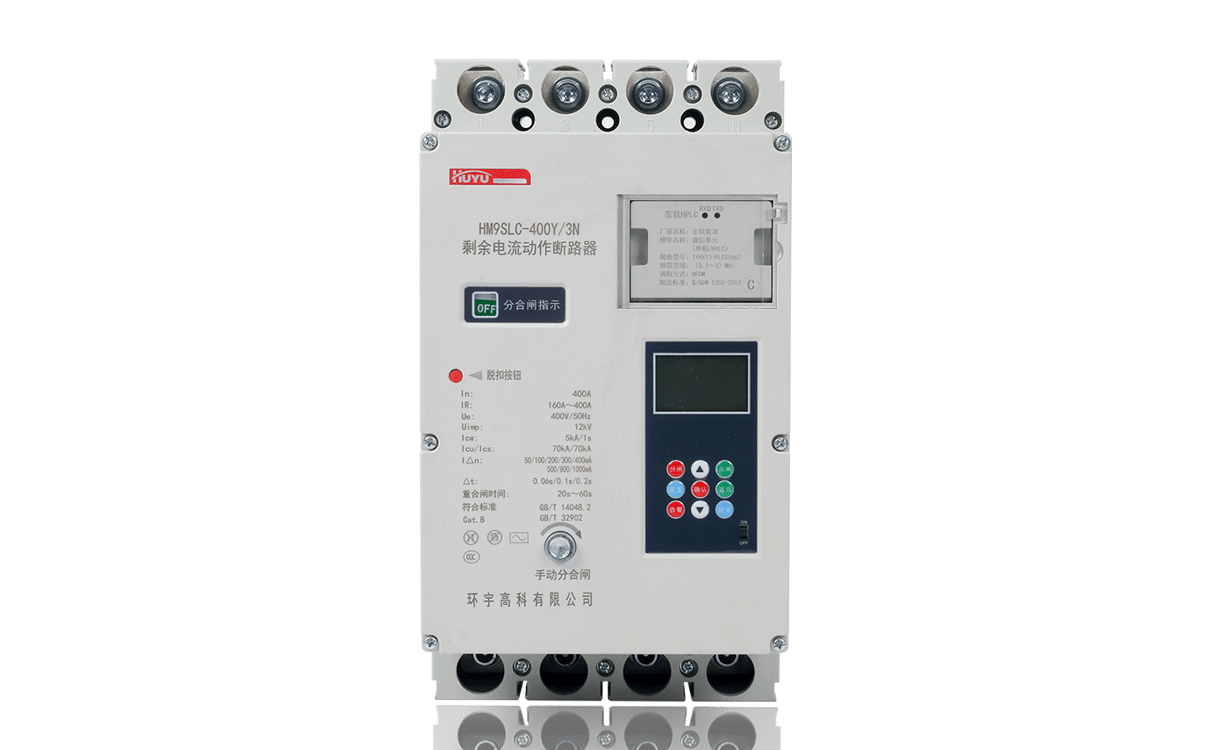

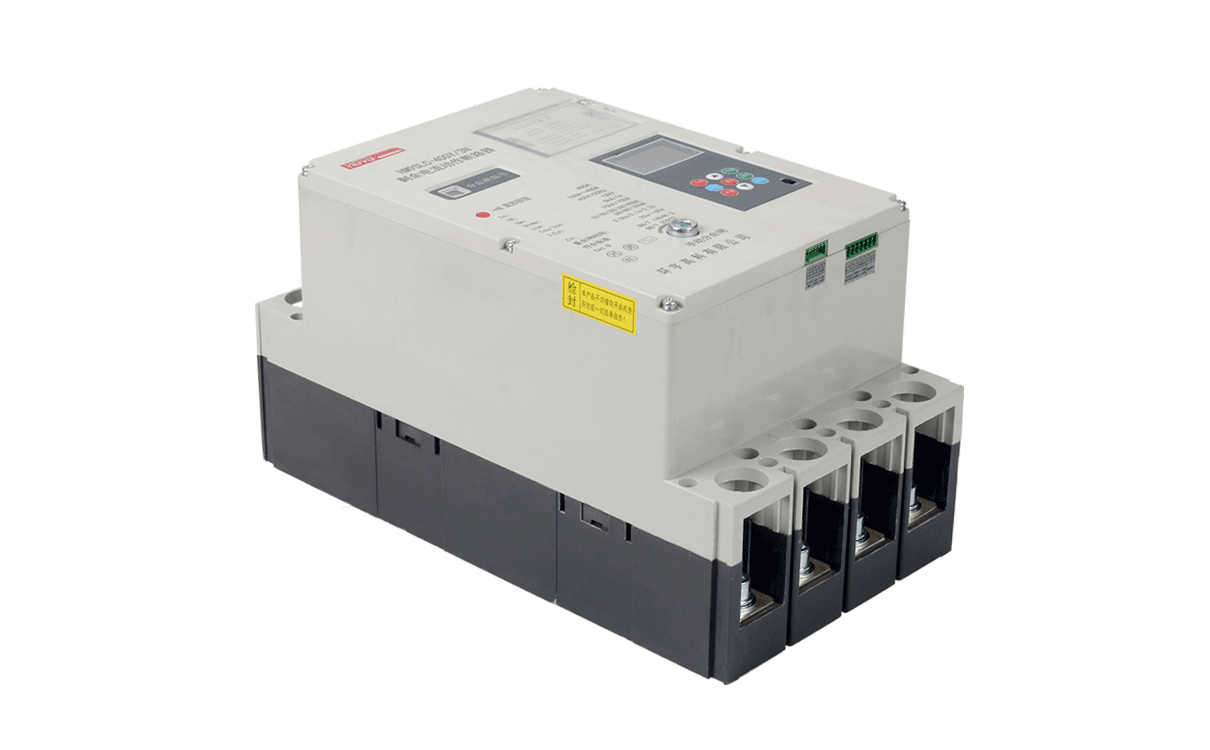

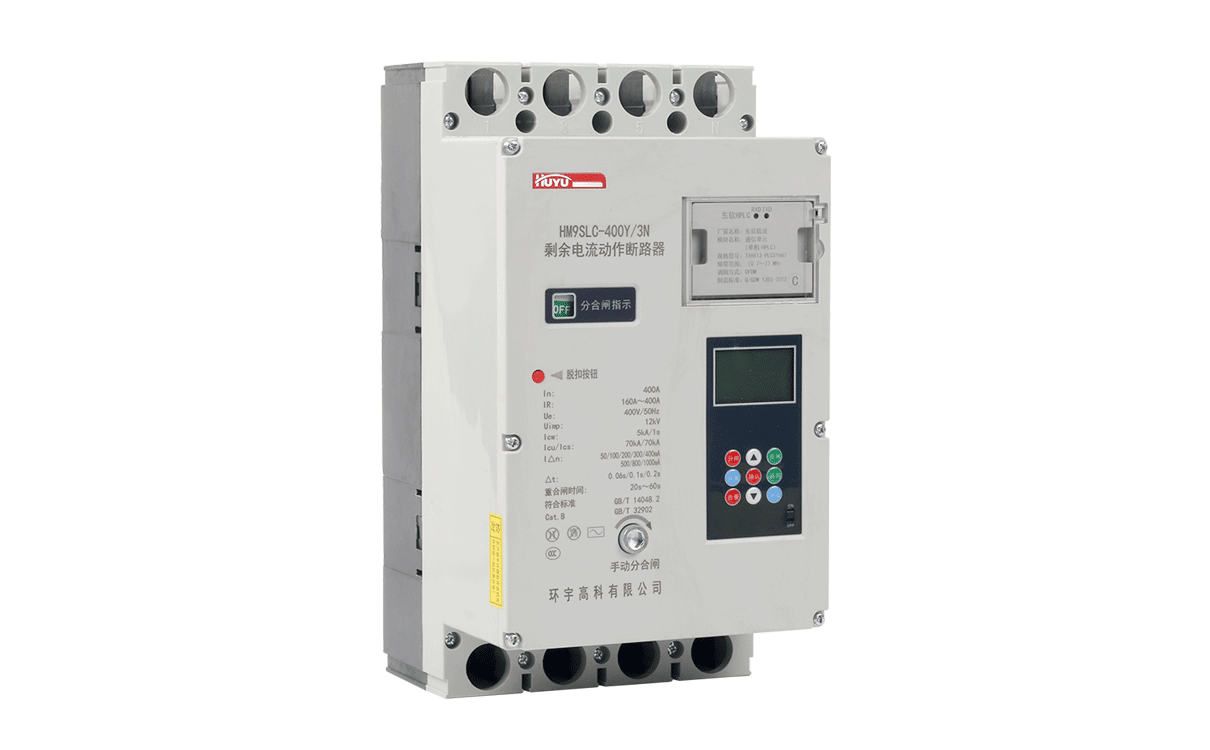

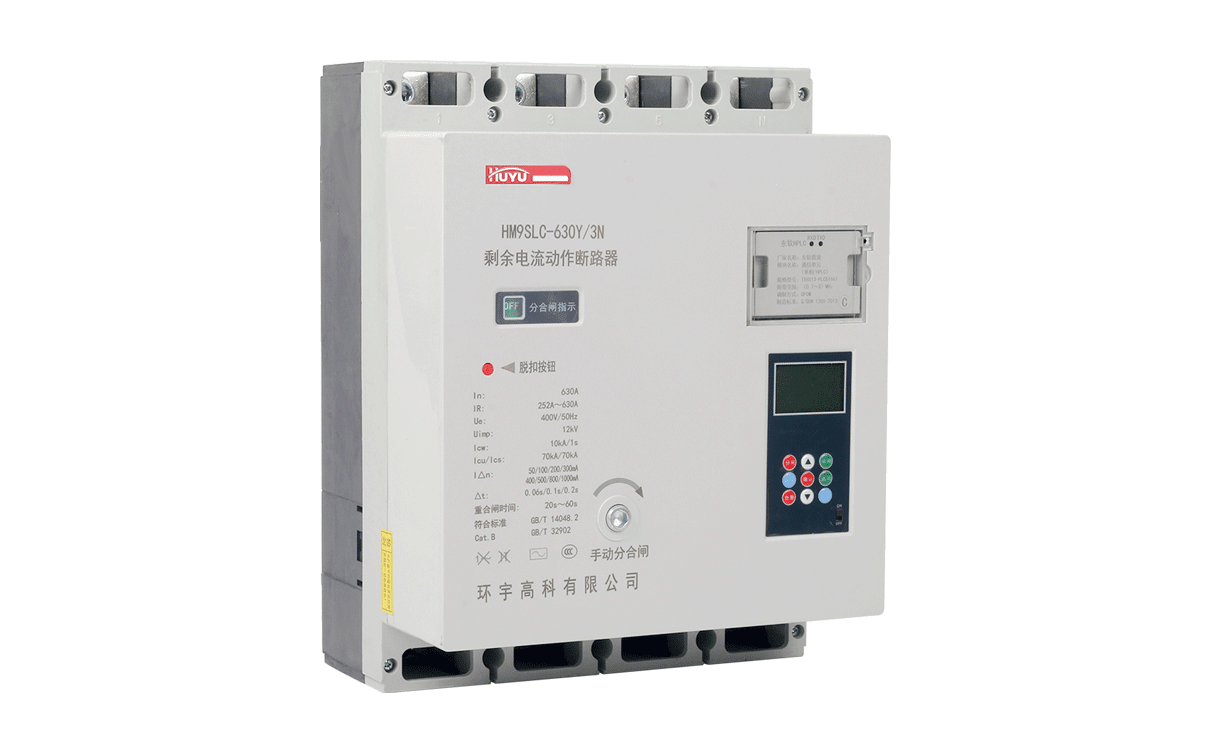

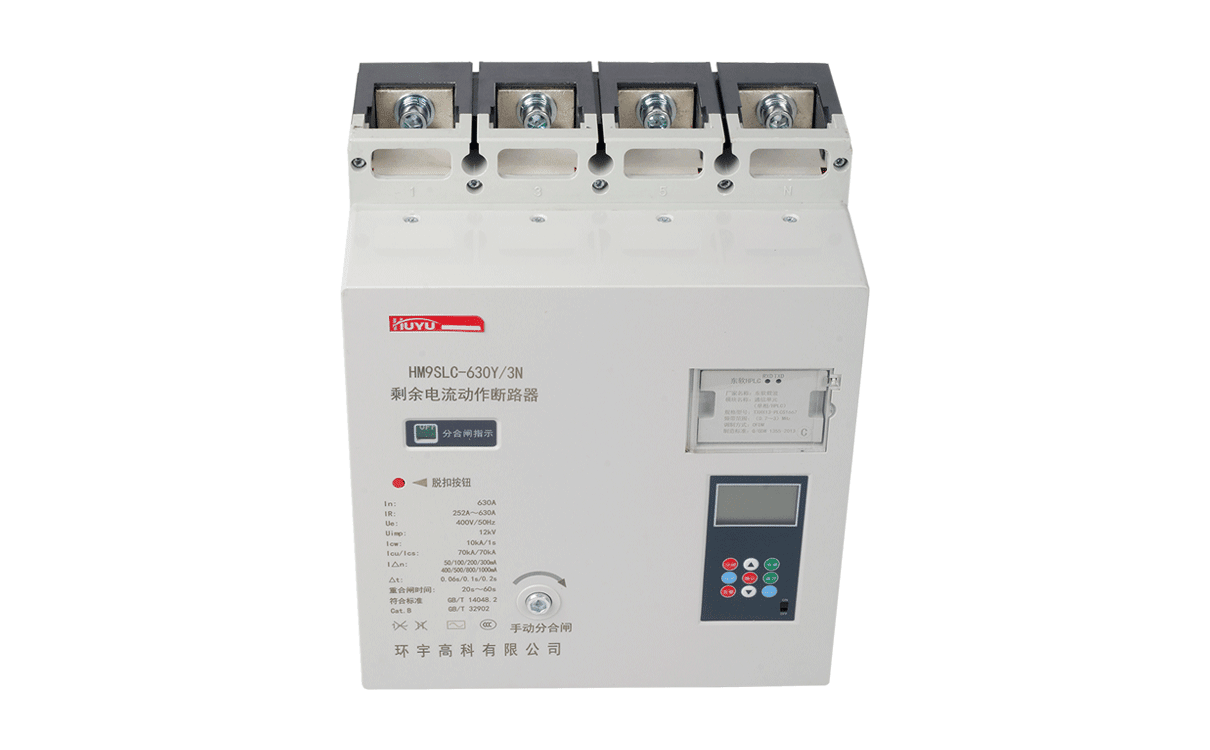

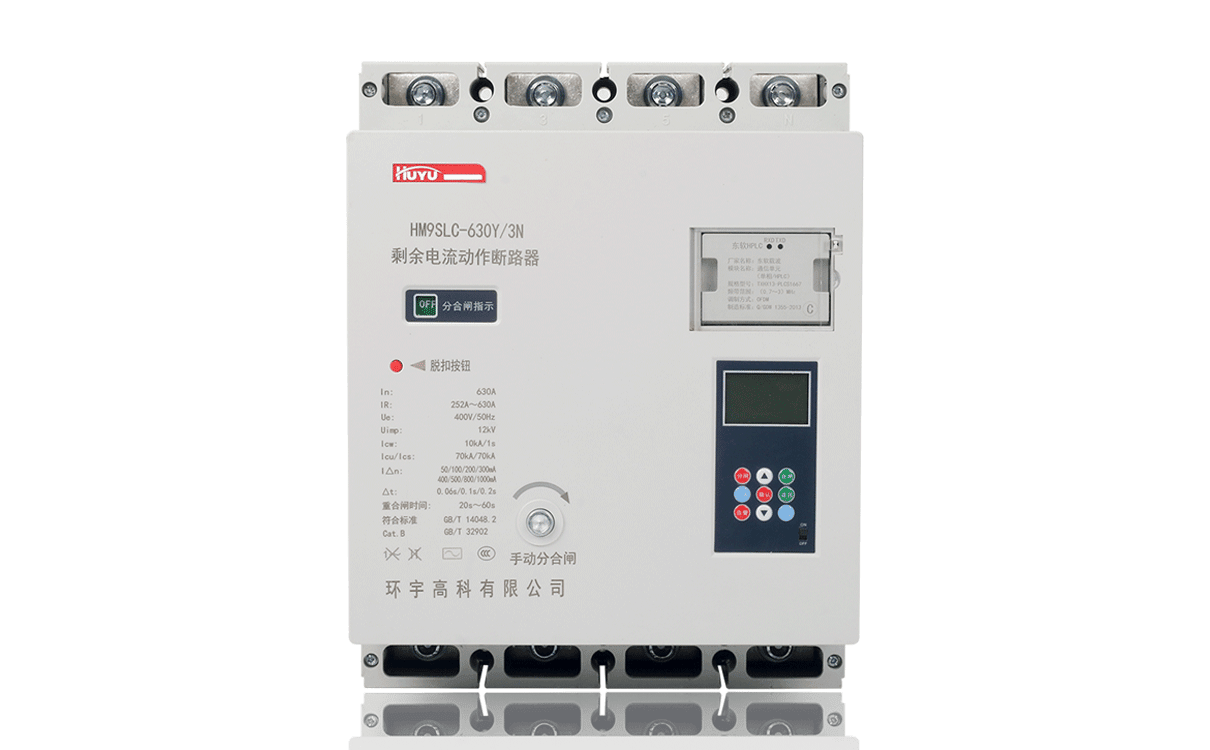

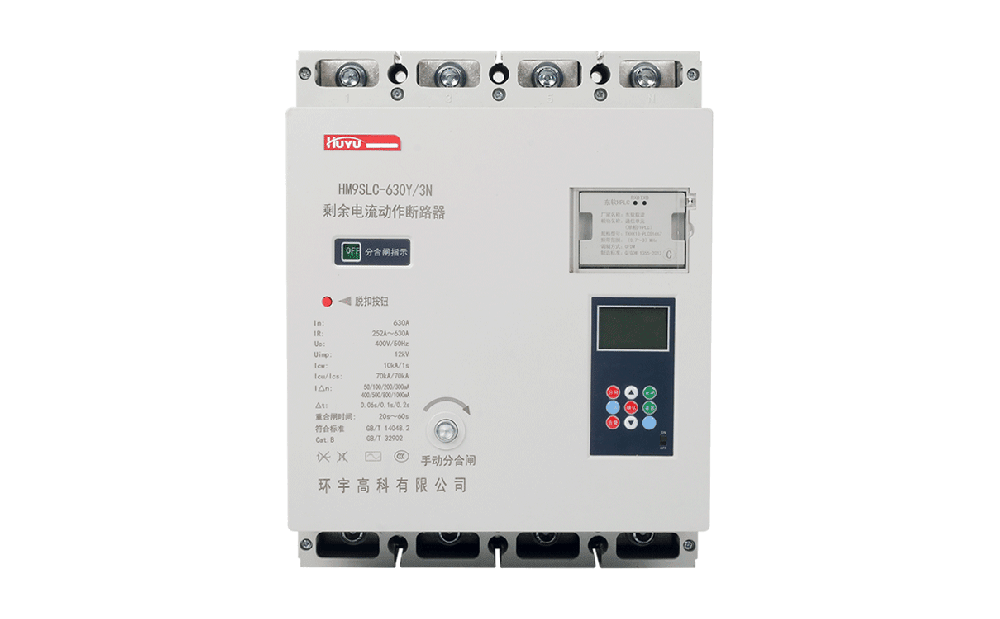

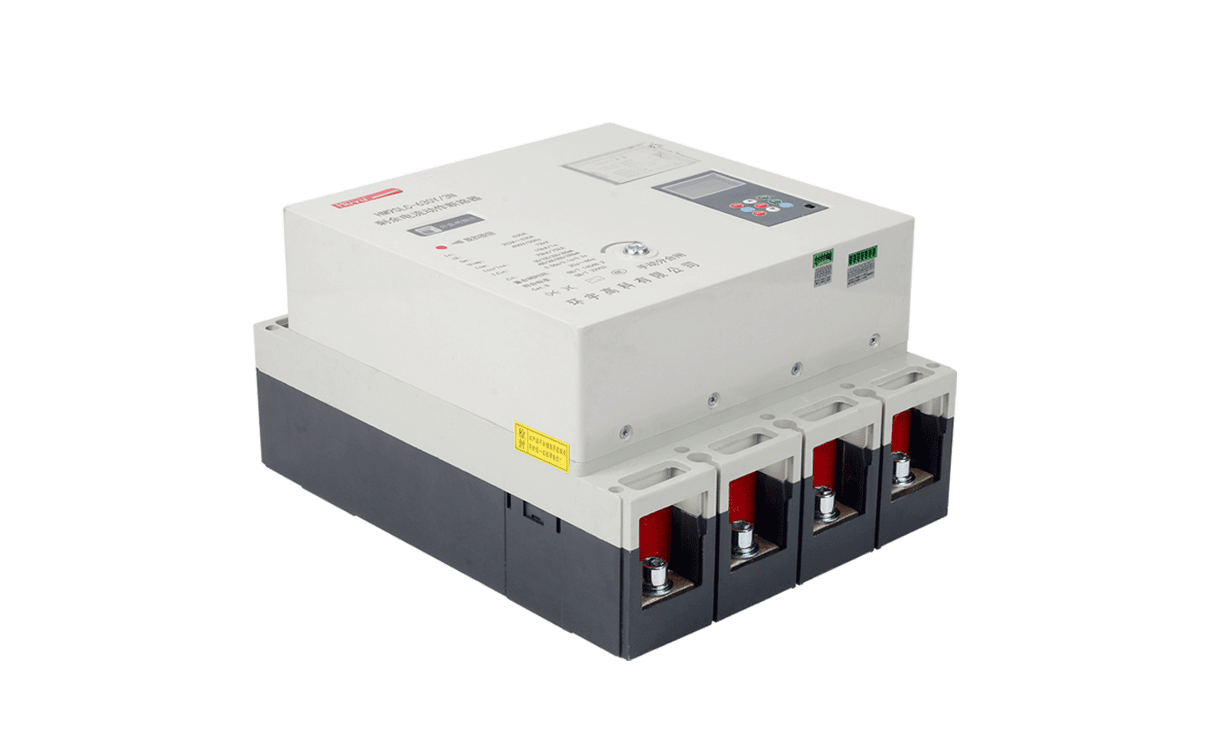

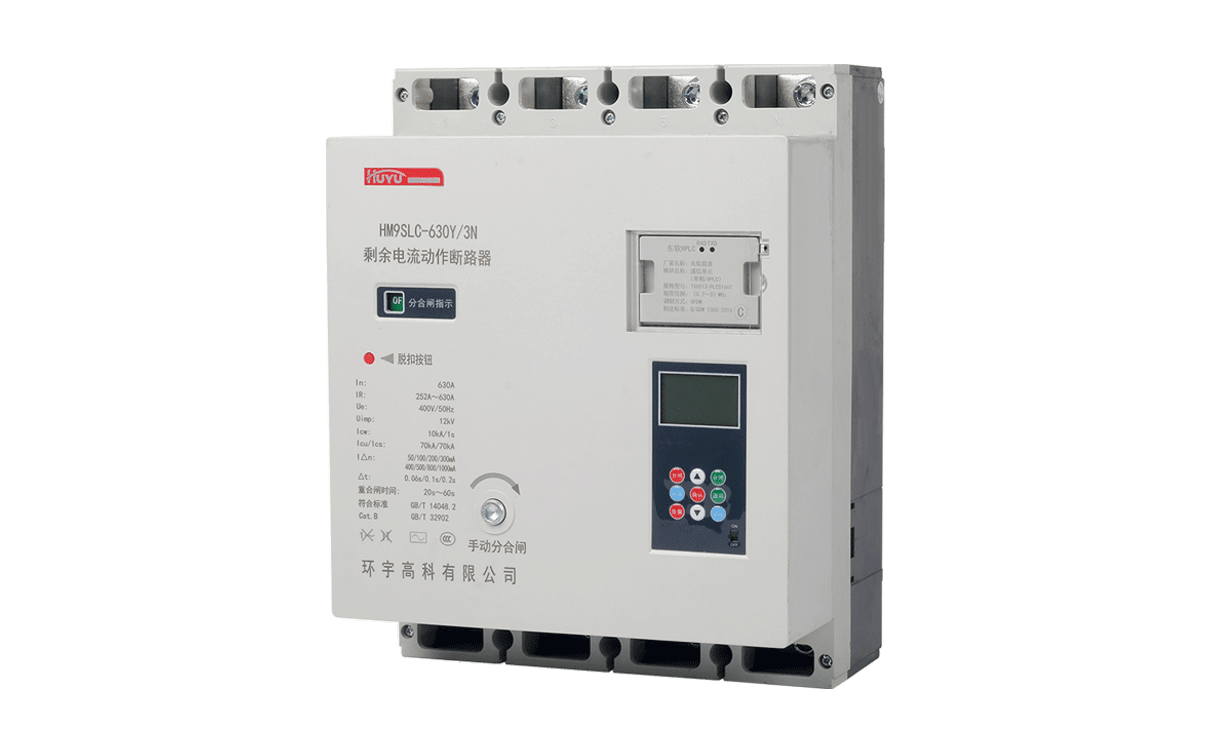

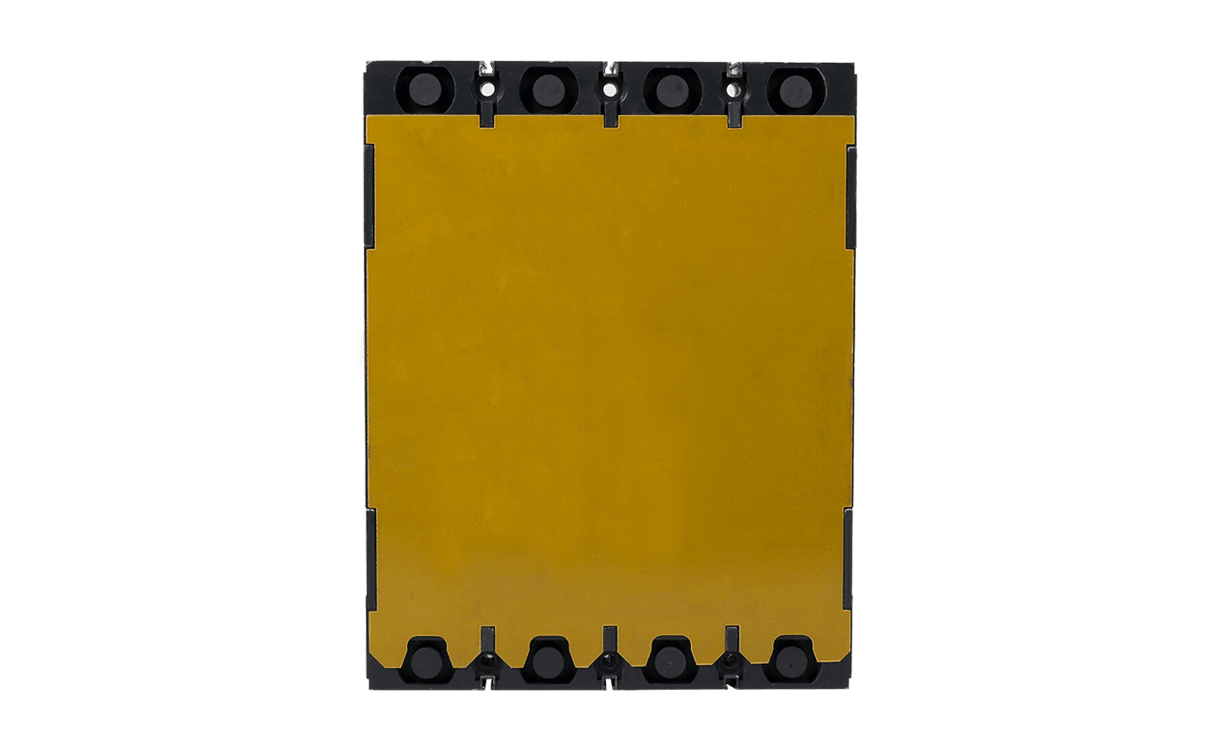

HM9SLC 剩余电流动作断路器
HM9SLC系列剩余电流动作断路器是我公司根据市场需求,研发的新型产品,是配合国家智能电网运行的**产品。
壳架电流
极数

概述




HM9SLC系列剩余电流动作断路器是我公司根据市场需求,研发的新型产品,是配合国家智能电网运行的**产品。

该系列产品采用液晶中文显示,功能多且直观。断路器部分采用高分断的HUM8断路器,分断能力高,分断时间准确,一体式配电综合保护,且体积小、安装使用方便、动作值可调、操作简易,能适应各地用户、各种环境、按需设定。另外,产品具有高精度的计量及测量功能,北斗定位功能,温度保护功能及HPLC载波、无线蓝牙、RS485等通讯功能,还具有台区拓扑识别功能。

产品符合标准:GB/T 14048.2,GB/T 32902,DL/T 20..剩余电流保护器通信规约。

通过中国电力科学研究院低压电器研究所关于通信标准的测试。

通过国家电网通信测试授权单位的通信一致性测试。



正常工作条件




产品使用环境

1、环境温度-15℃~+40℃,日平均最高温度≤+35℃。

2、相对空气湿度最湿月的平均最低温度不超过25℃时,该月的月平均最大相对湿度不超过90%,并考虑到因温度变化发生在产品表面上的凝露。

3、海拔高度不超过2000m。

4、污染等级级别3级。

5、安装类别Ⅲ。

6、安装场所的外磁场在任何方向不超过地磁场的5倍。

7、安装场所应无导电粉尘,无腐蚀性气体,无易燃易爆气体,无雨雪侵袭。

8、安装位置应无剧烈日光直射,避免液晶屏损坏。

9、安装位置应通风散热条件良好。


产品使用要求

1、严格按照规定接线,相序不能接错。

2、产品必须垂直安装。

3、安装在非电工专业和未成年人触及不到的地方,防止触电或改变产品正确配置和接线。

4、进出线导线截面积应符合标准规定施工要求,禁止导电部分外露超过外壳。

5、电源正弦波畸变小于5%。

6、使用前请认真阅读本使用说明书,确保正确安装及日常维护。

型号及含义

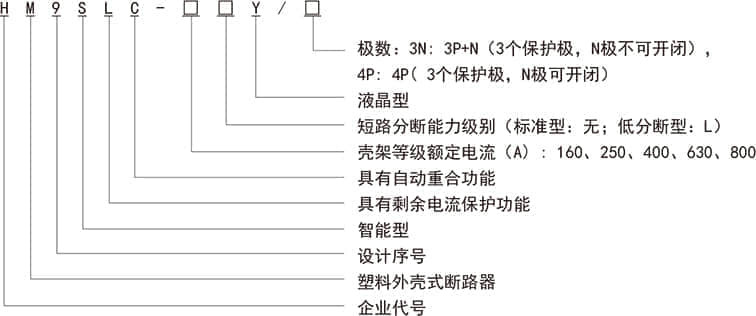

1、型号与含义



备注:其中3N代表N极直通,4P代表N极与其余三极一起分合。

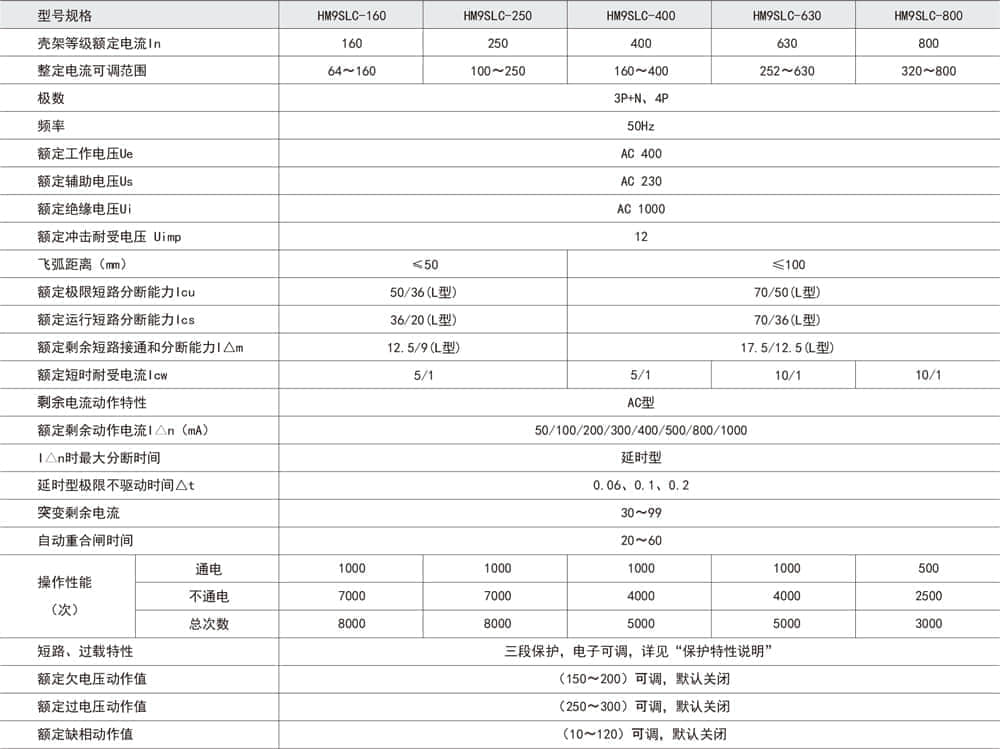

主要技术指标





*:飞弧距离为零的需在订货时注明。 **:需此三档I△n请在订货时注明(仅Inm=400、630)。
