概述

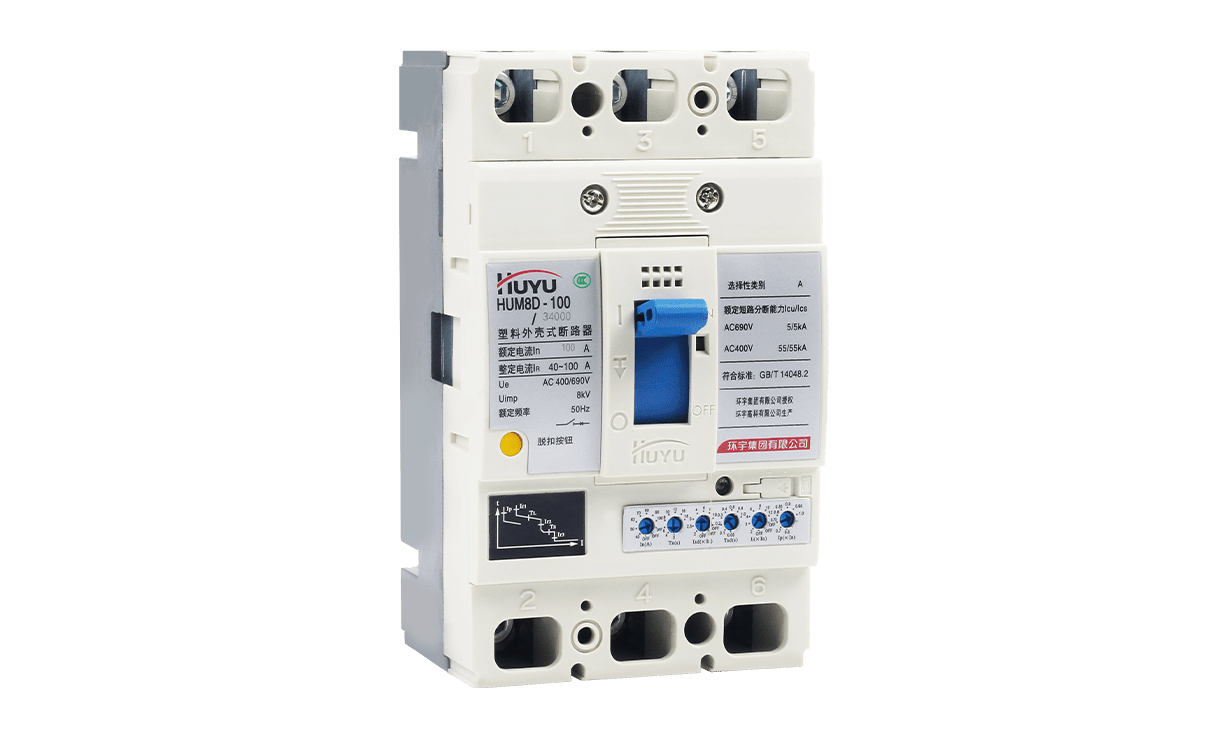

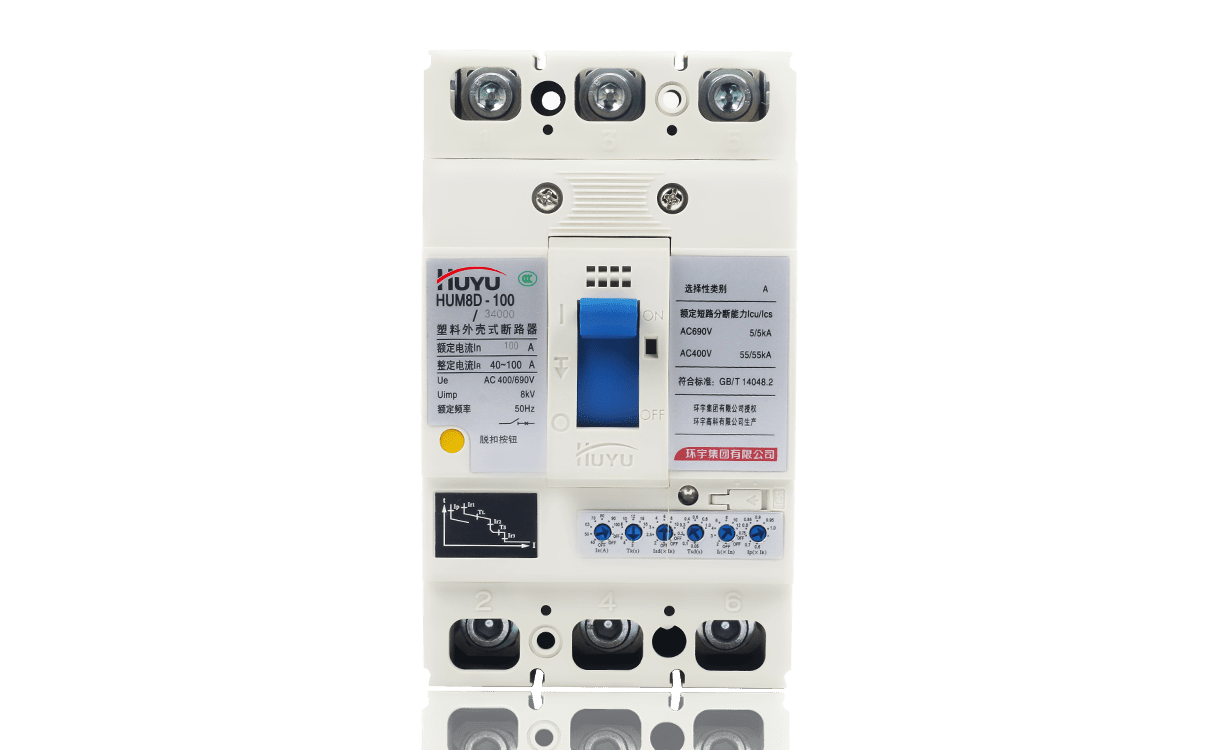

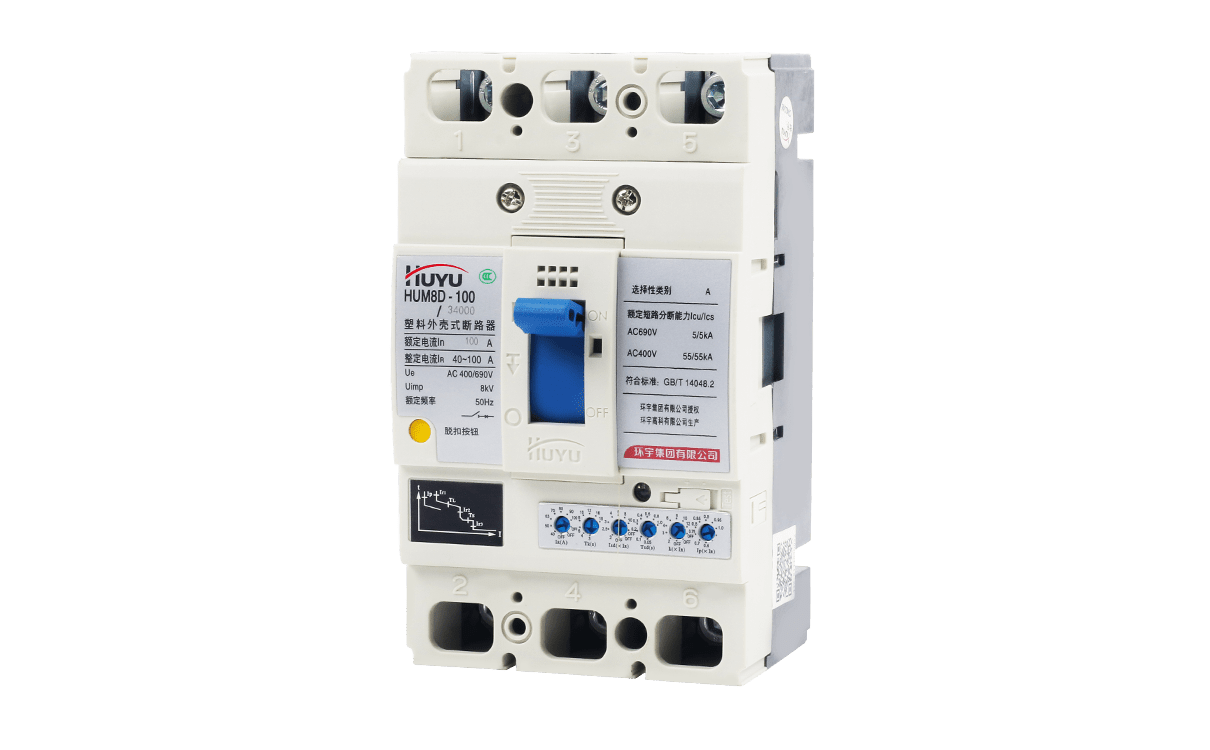

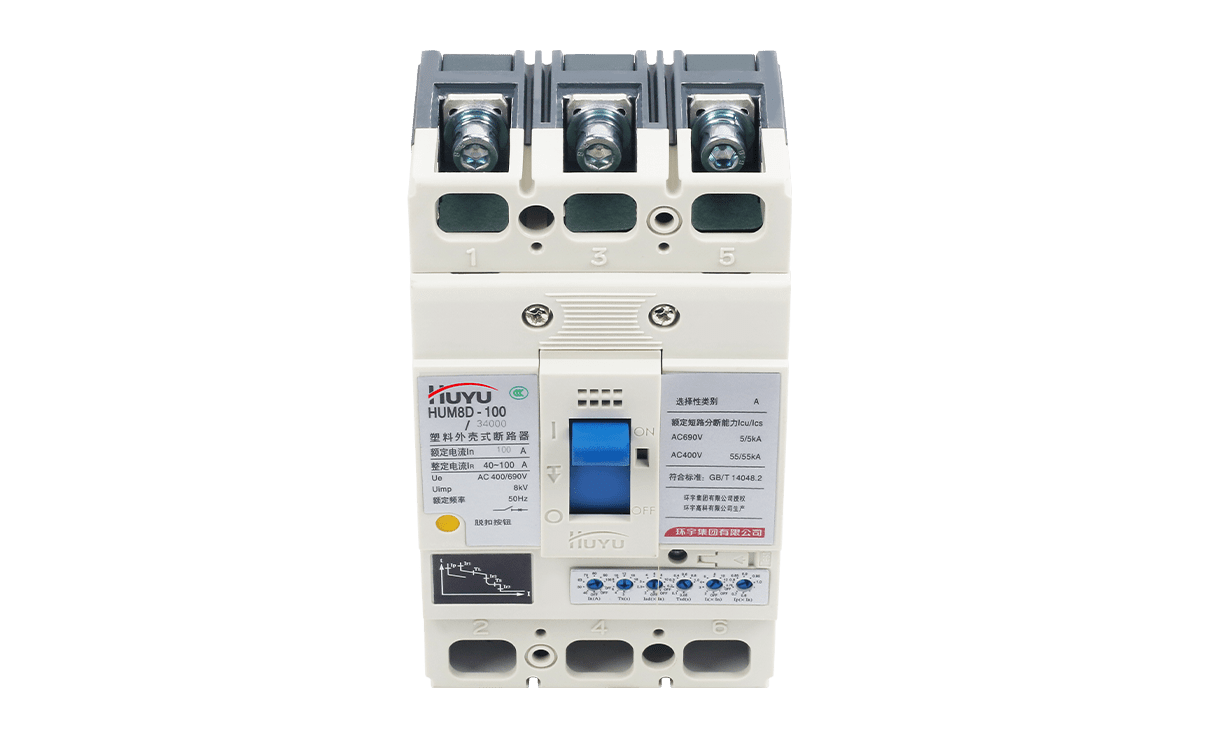

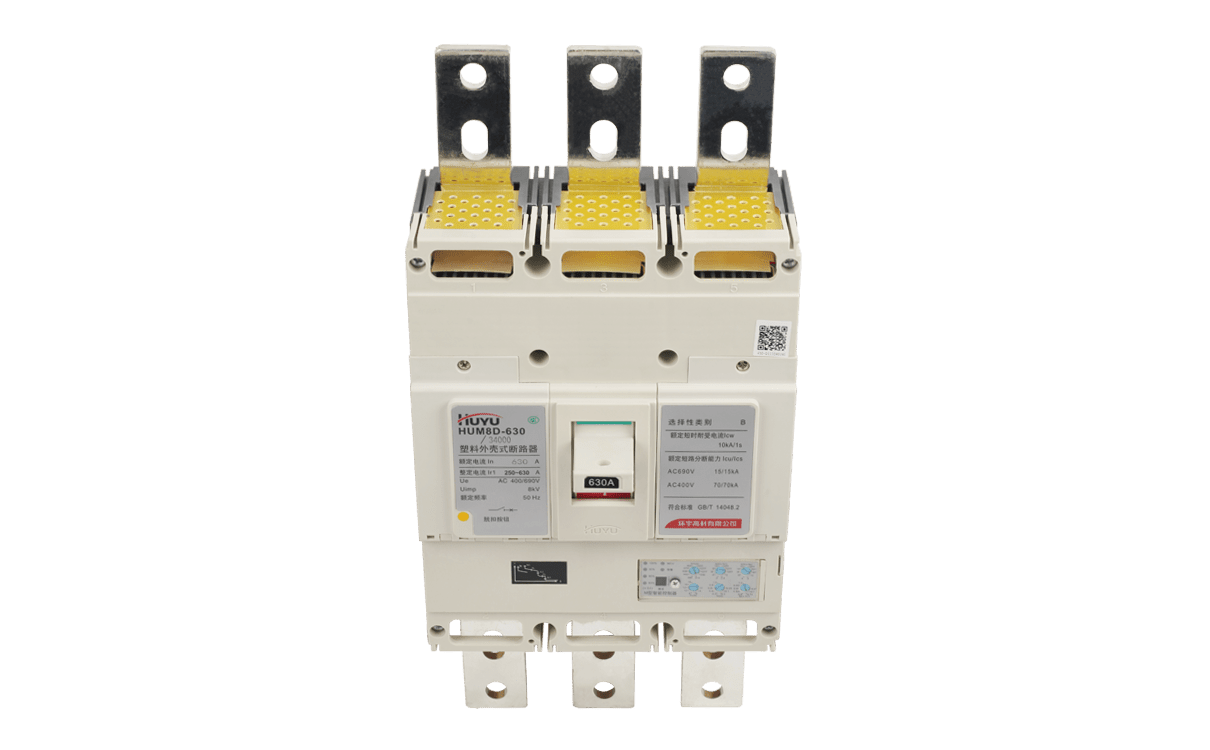

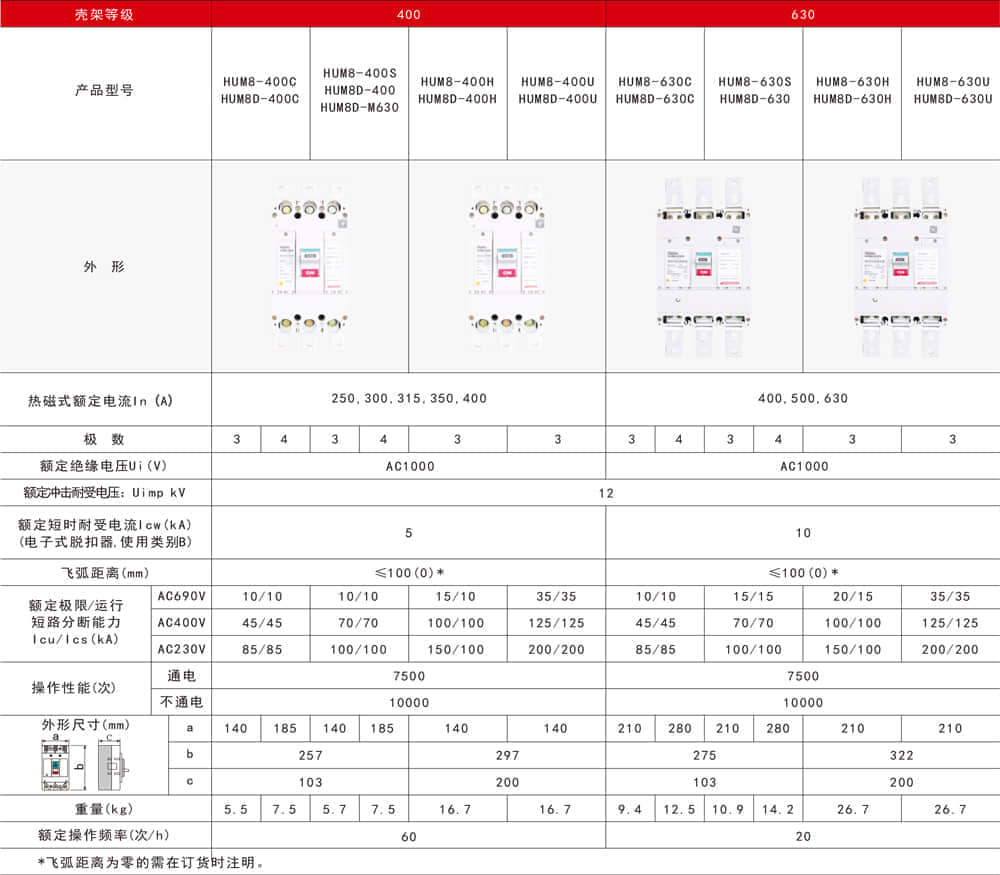

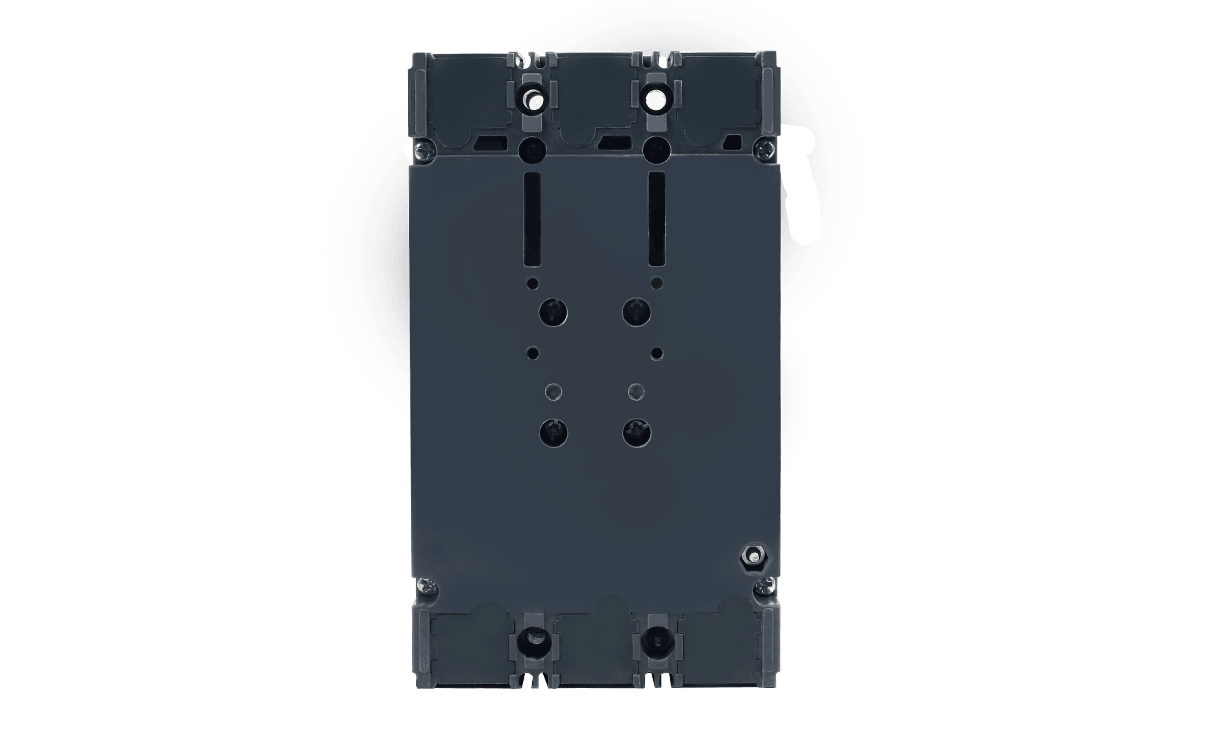

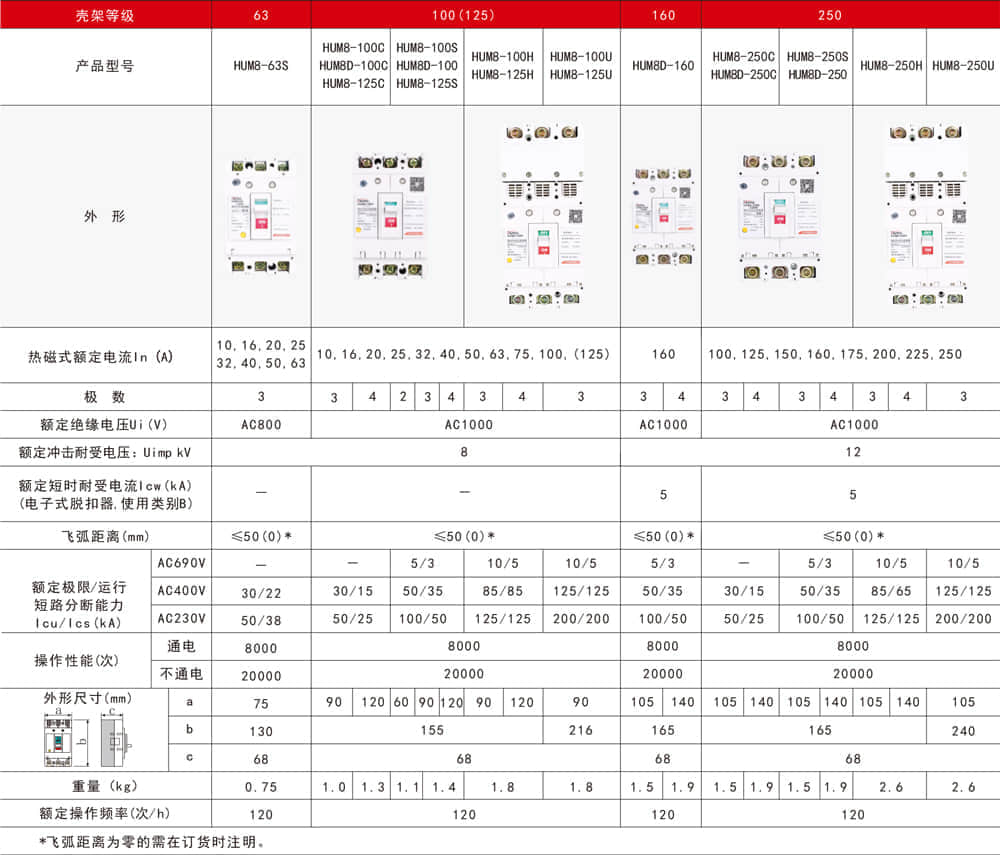

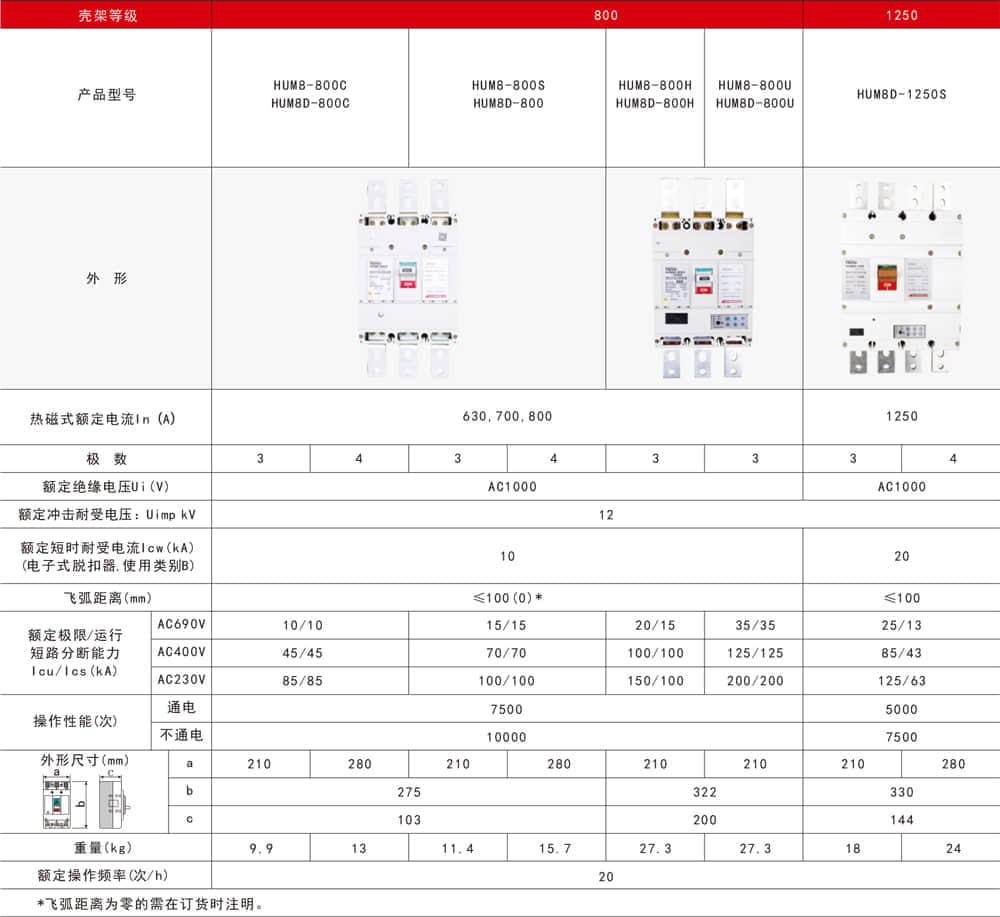

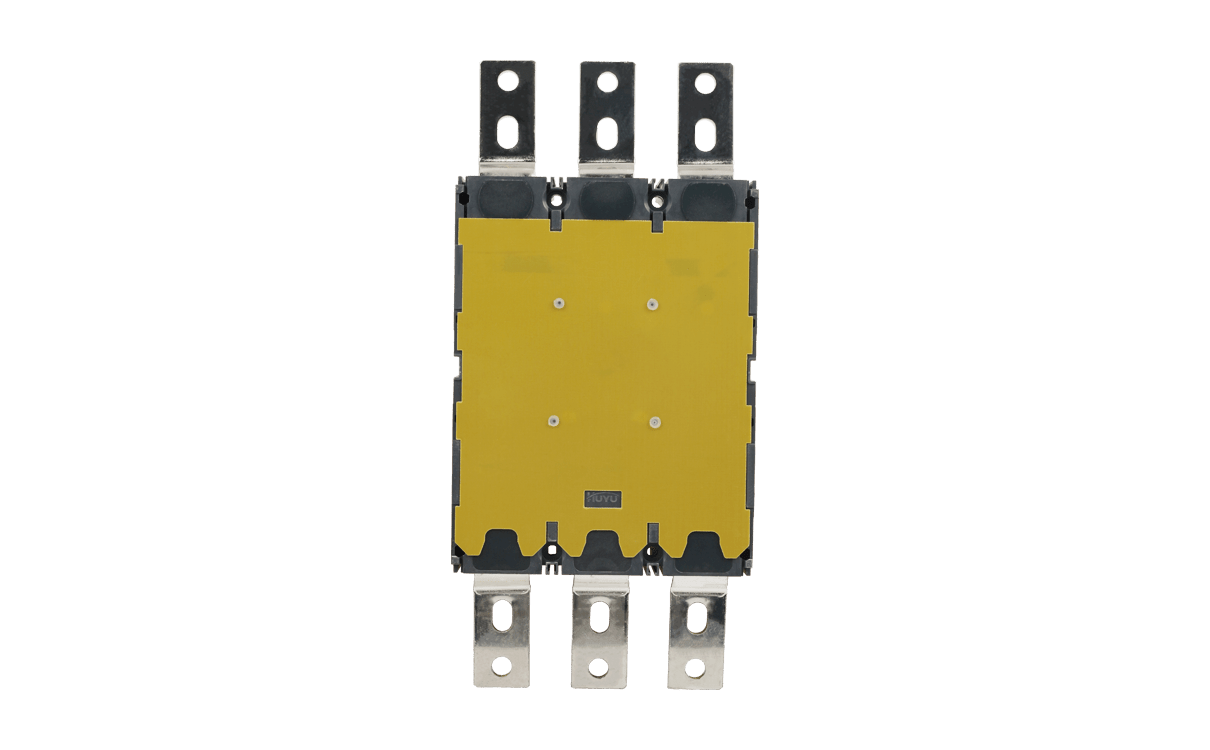

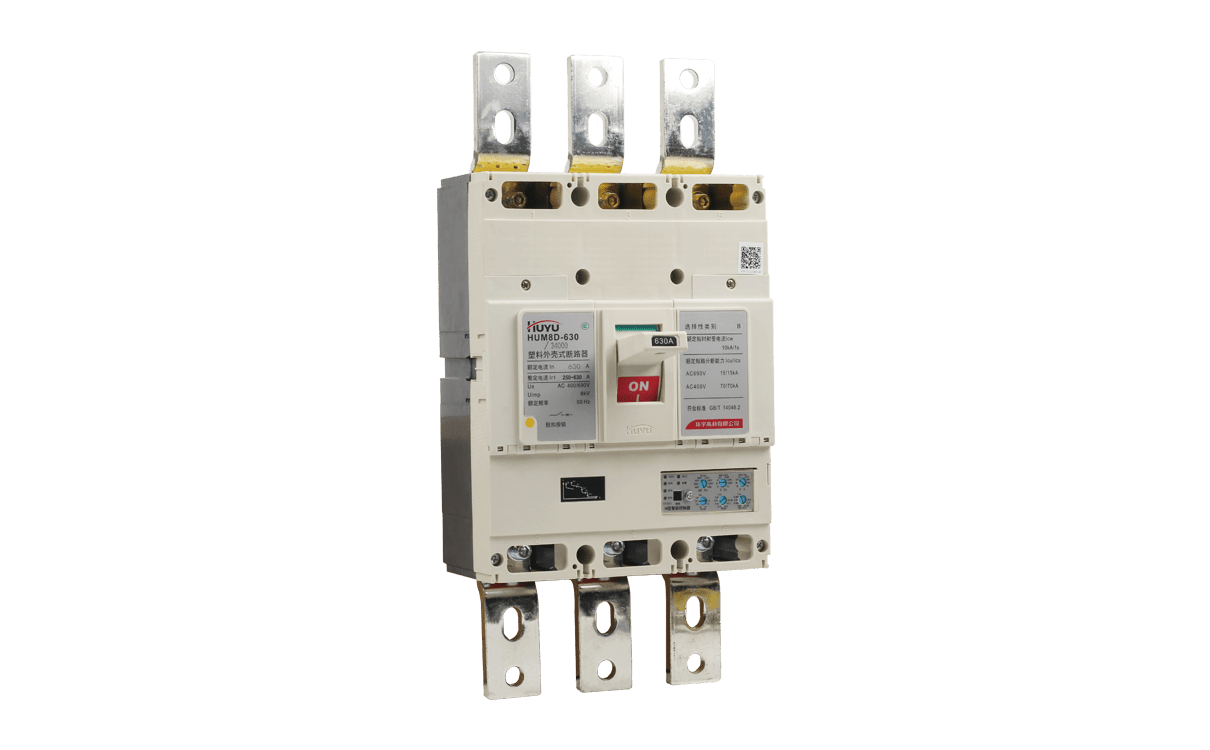

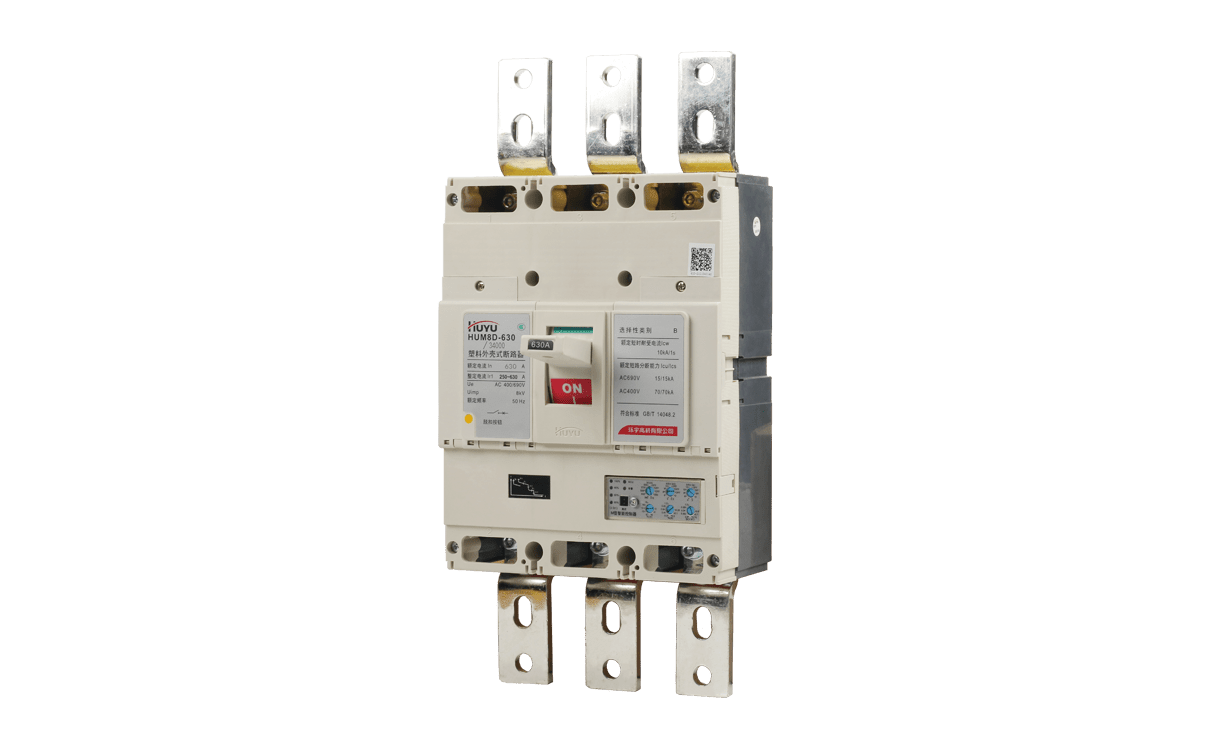

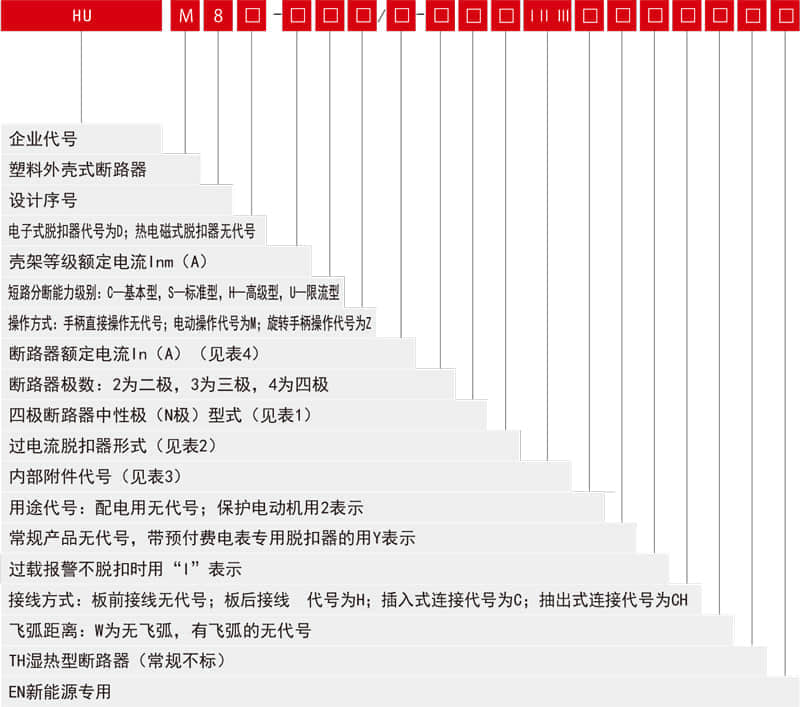

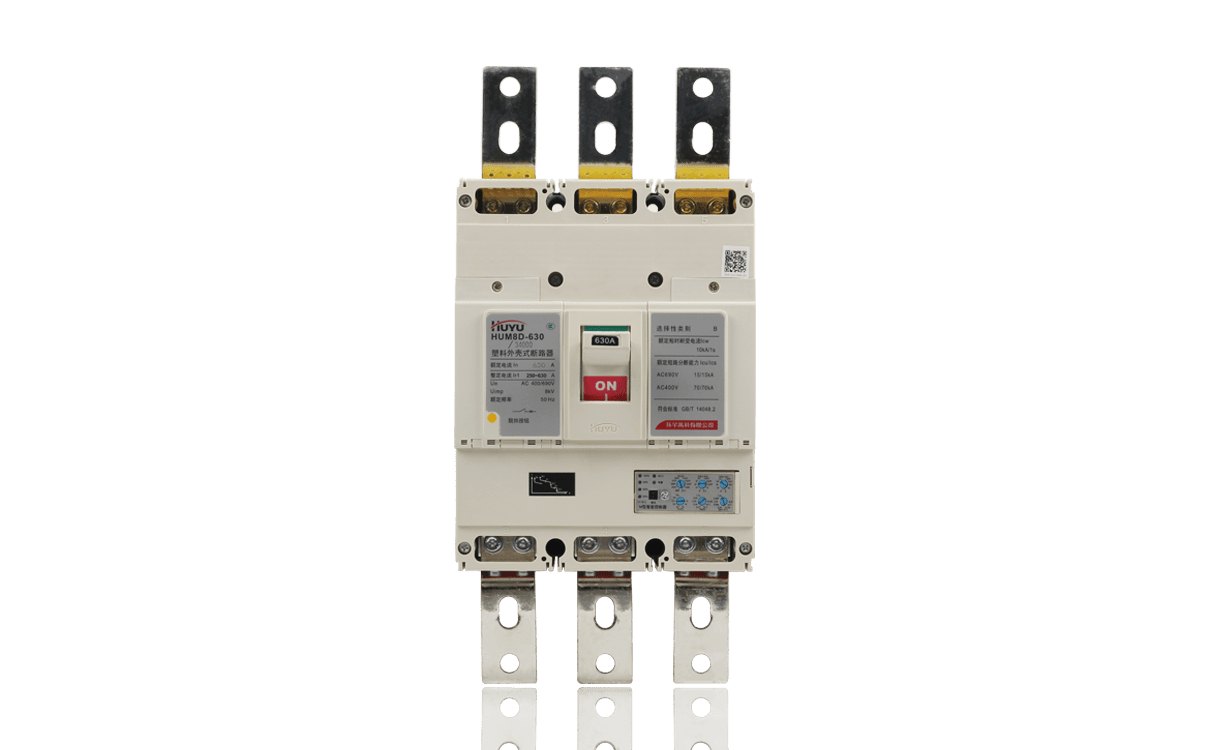

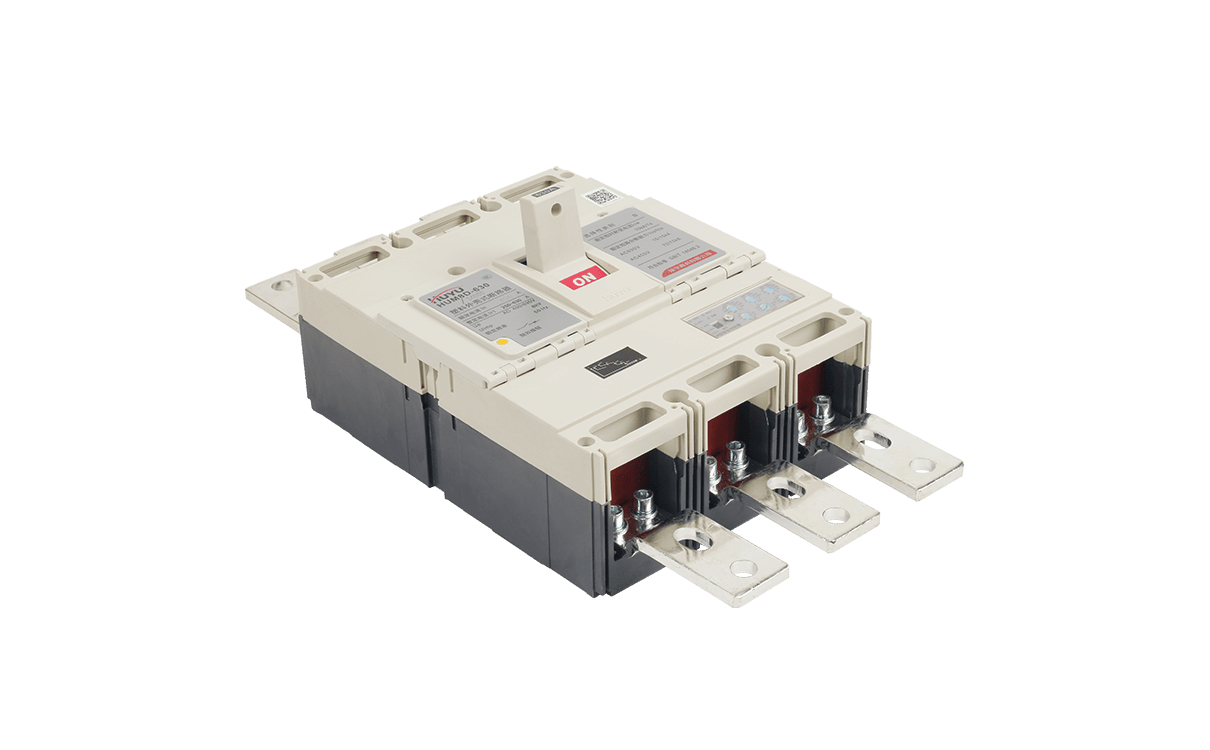

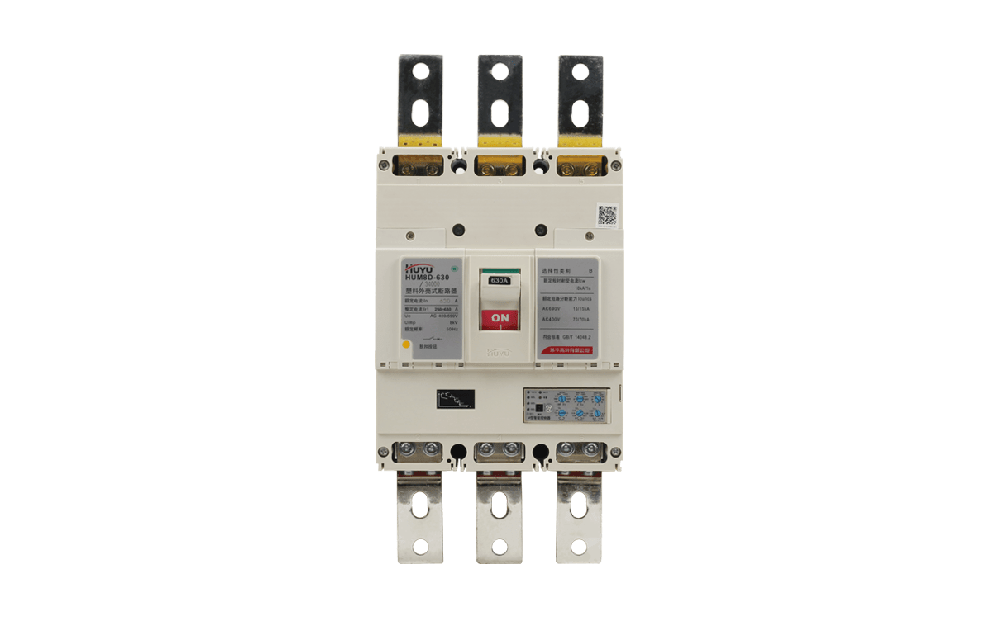

HUM8D系列智能型塑壳断路器（以下简称断路器）适用于交流50Hz、额定电压至690V、额定电流至1250A的电力系统中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的危害，也可用来控制电动机的不频繁操作。

该断路器的智能式过电流脱扣器采用微处理器控制，具有三段保护特性，即过载反时限长延时保护，短路延时保护和短路瞬动保护。由于具有可调节的人为短路短延时保护特性，该断路器的使用类别为B类，因此本系列断路器明确地能够实现与串联在负载侧的另一短路保护装置的选择性保护。

该断路器的过电流三段保护特性均可方便地整定，可以适应不同负载对保护特性的要求，达到**匹配。

该断路器具有运行电流指示、过载预报警指示和脱扣器电源及自诊断指示。

具有H型智能脱扣器的断路器还设有RS485串行接口，可通过编程器设定保护特性参数，同时可满足通讯组网的要求，因此该断路器是以计算机为核心的智能化配电系统中必不可少的元件。

该断路器符合下列标准：

GB/T14048.1及IEC60947-1《低压开关设备和控制设备第1部分：总则》；

GB/T14048.2及IEC60947-2《低压开关设备和控制设备第2部分：断路器》。

正常工作条件

1、周围空气温度上限不超过+40℃，下限值不低于-5℃，24h内平均温度不超过+35℃。

2、空气相对湿度：≤95%。

3、海拔高度不超过2000m，高于2000m需降容使用。

4、污染等级：3 级。周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气体和导电尘埃。

5、安装类别：III。

6、断路器的“1，3，5，N1”端子接电源，“2，4，6，N2”端子接负载，不可反接。

7、断路器的安装面应与水平面垂直。断路器基本安装方式为垂直安装，电源端在上方，负载端在下方，亦可横向安装。
