概述

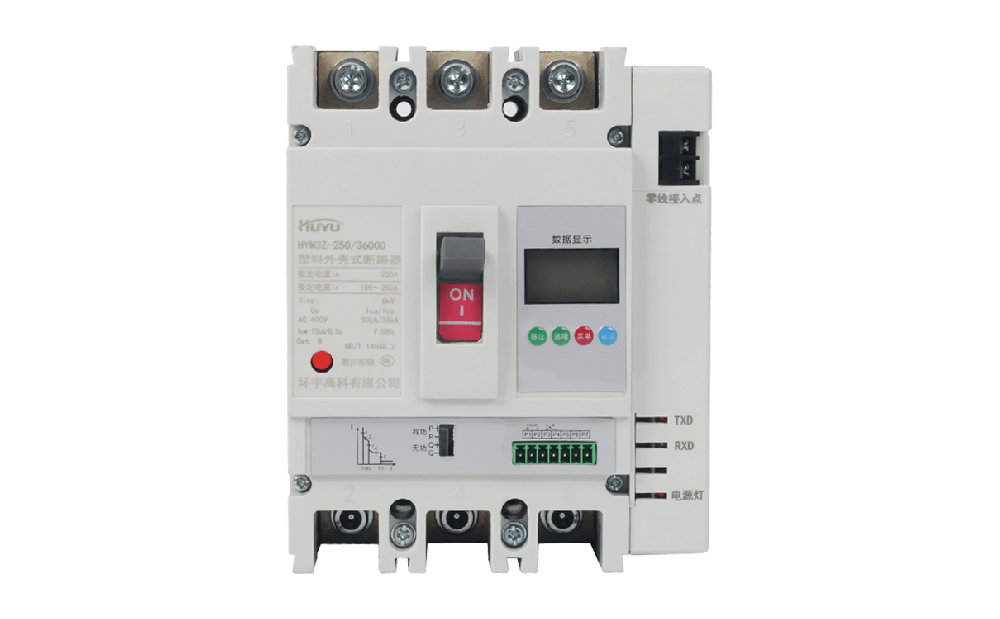

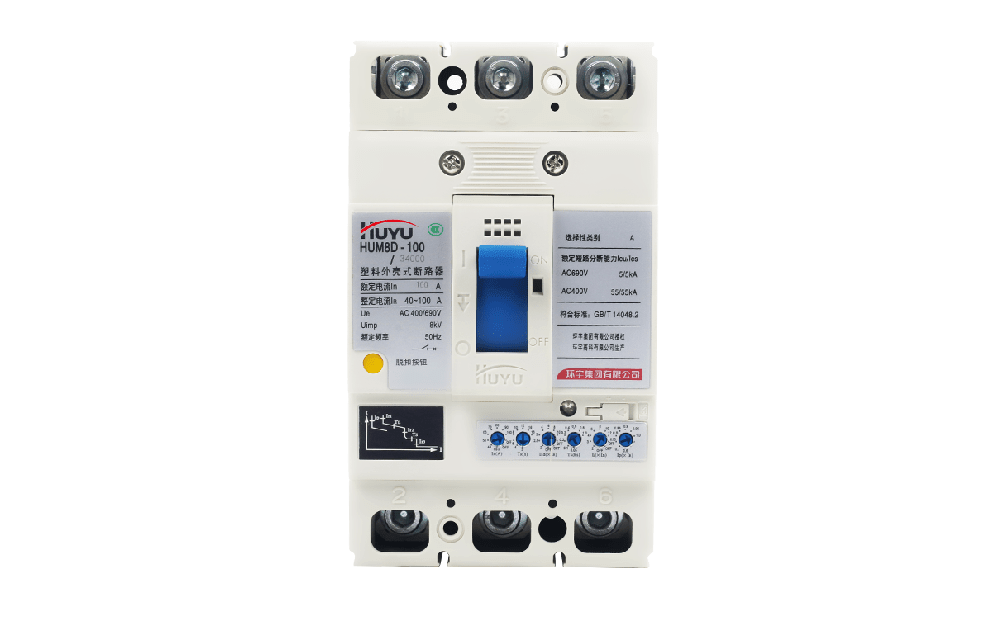

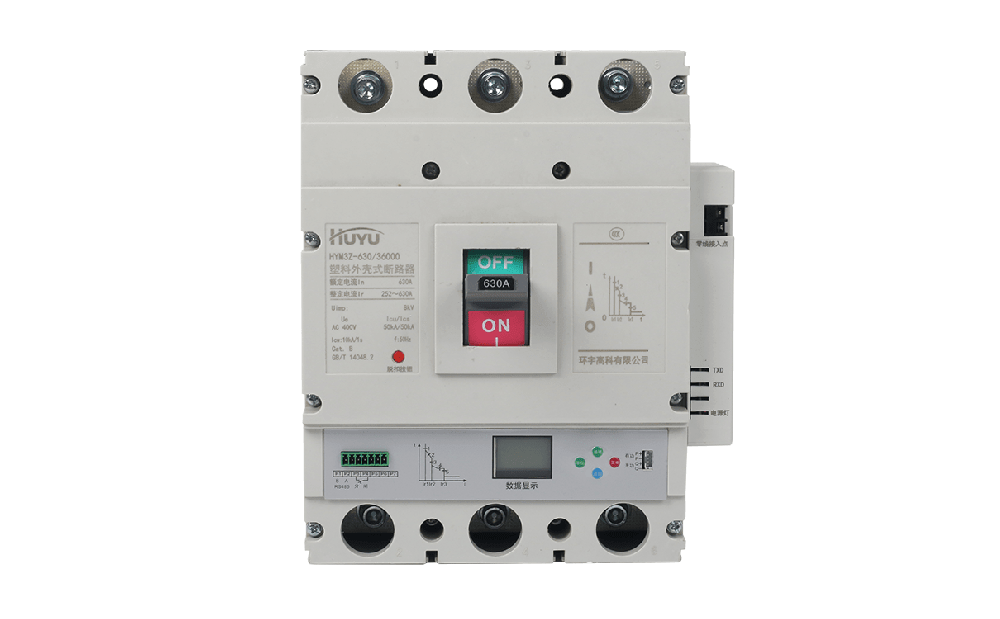

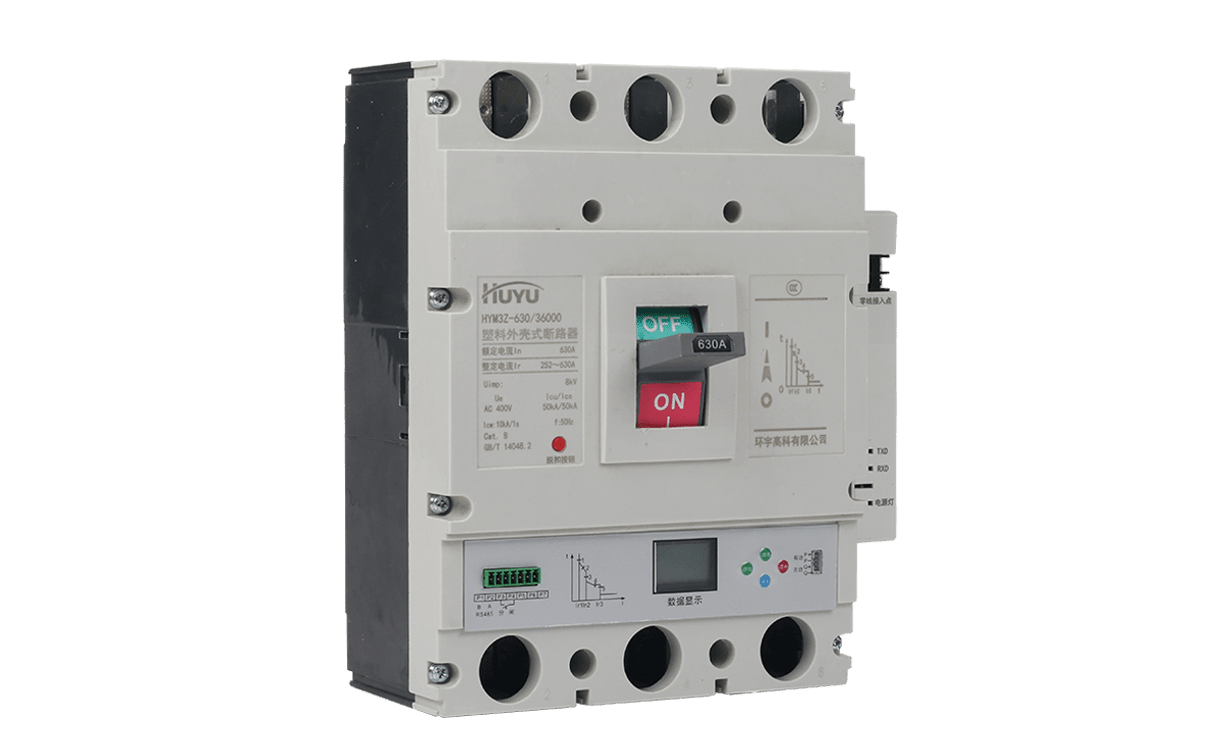

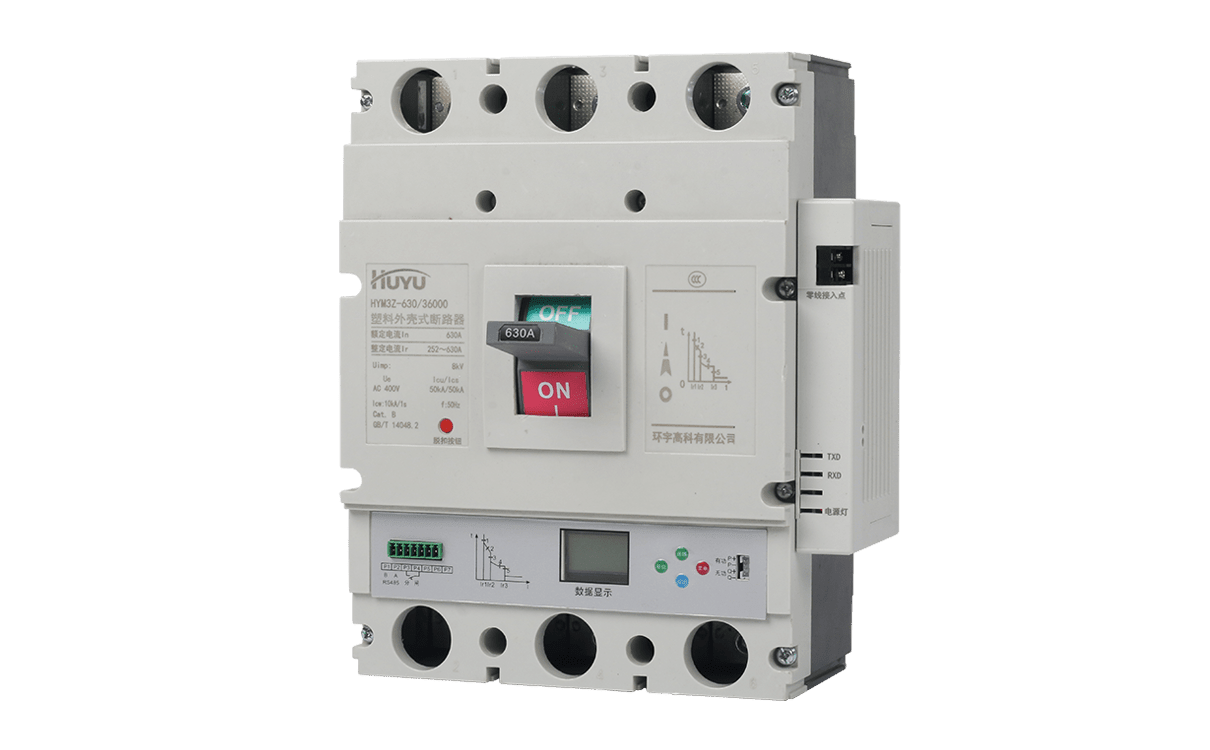

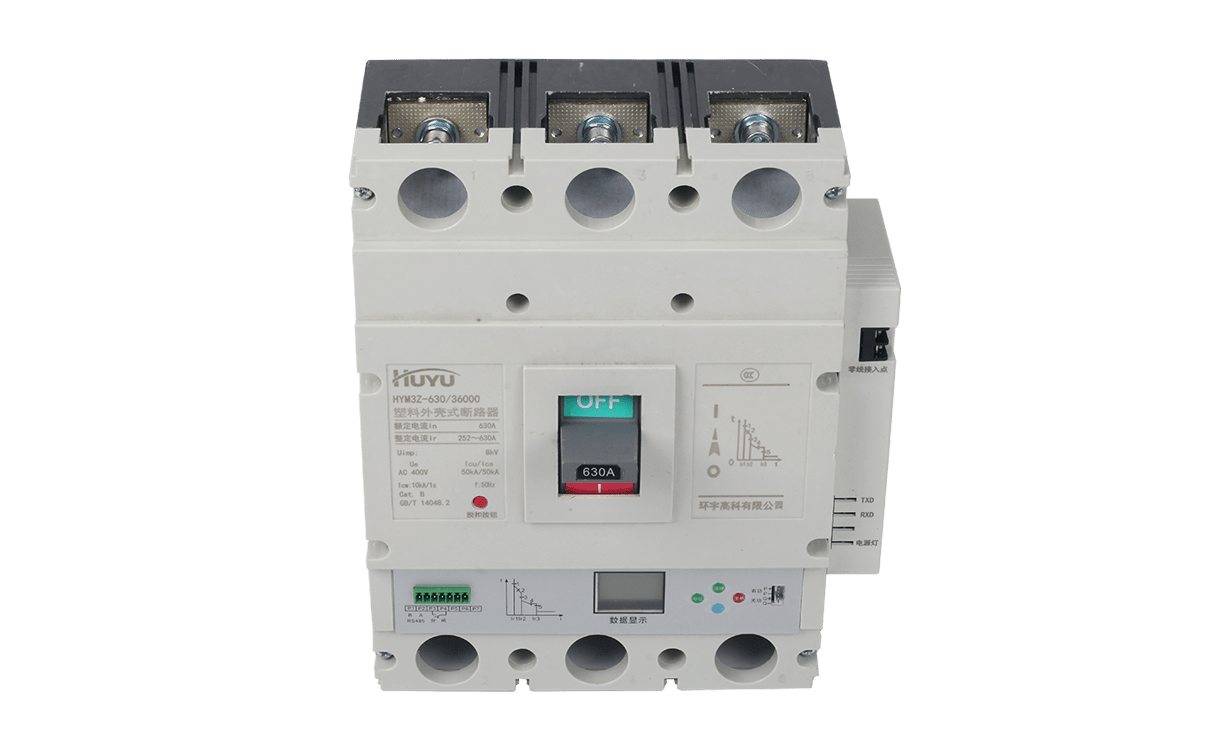

HYM3ZK系列塑料外壳式断路器（计量、载波型）（以下简称断路器）是本公司高新技术产品。该产品设计先进、性能可靠、技术指标高；外形美观、体积小、釆用了微电子技术，具有智能化过电流保护功能。该断路器适用于交流50Hz、额定绝缘电压1000V,额定工作电压至400V、额定电流至800A的电力系统中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压、断电自动跳闸等故障的危害，也可用来控制电动机的不频繁操作。

该断路器具有隔离功能。

该断路器的智能式过电流脱扣器釆用微处理器控制，具有三段保护特性，即过载反时限延时保护、短路延时保护和短路瞬动保护。由于具有人为可调节的短路短延时保护特性，该断路器的使用类别为B类。因此本系列断路器明确地能够实现与串联在负载侧的另一短路保护特性的要求，达到**匹配。该断路器具有运行电流指示、过载预报警指示和脱扣器电源及自诊断指示。

符合标准：GB/T14048.2、IEC60947-2。

正常工作条件

1、周围空气温度：-40℃~+70℃，且24h平均值不超过+35℃；正常使用环境温度范围：-5℃~+40℃；用于-40℃~-5℃环境温度下的工作条件，在订货时须向本厂申明；

2、海拔：安装地点海拔≤2000m。

3、空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25℃ 该月的月平均最大相对湿度不超过90%。

4、污染等级：3级，周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气体和导电尘埃。

5、安装类别为Ⅲ类。

6、断路器的“1，2，3，N”端子接电源，“2，4，6，N”端子接负载，不可反接。

7、断路器的安装面应与水平面垂直。断路器基本安装方式为垂直安装，电源端在上方，负载端在下方，亦可横向安装。
