概述

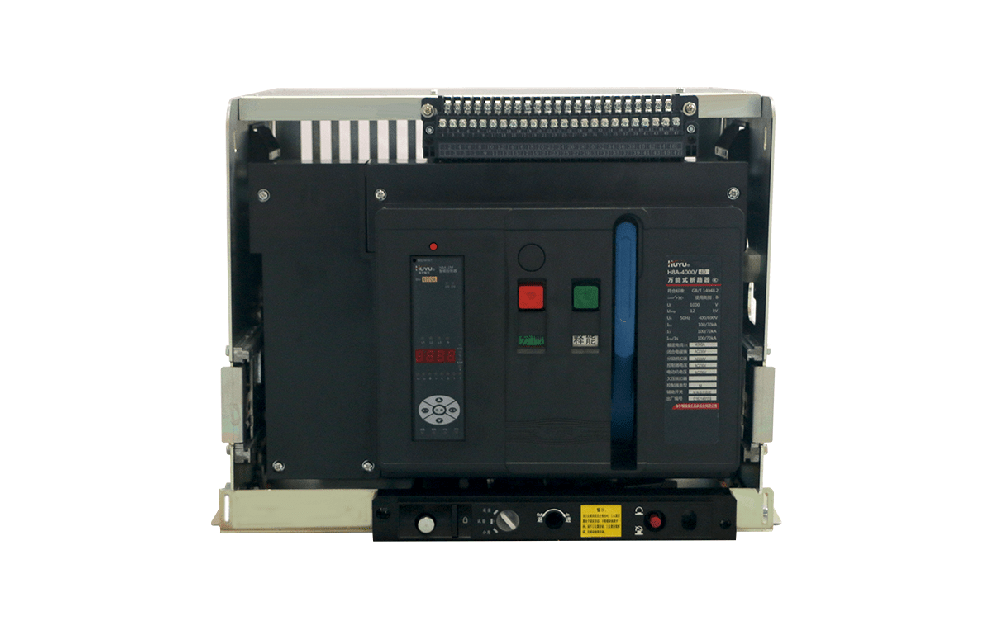

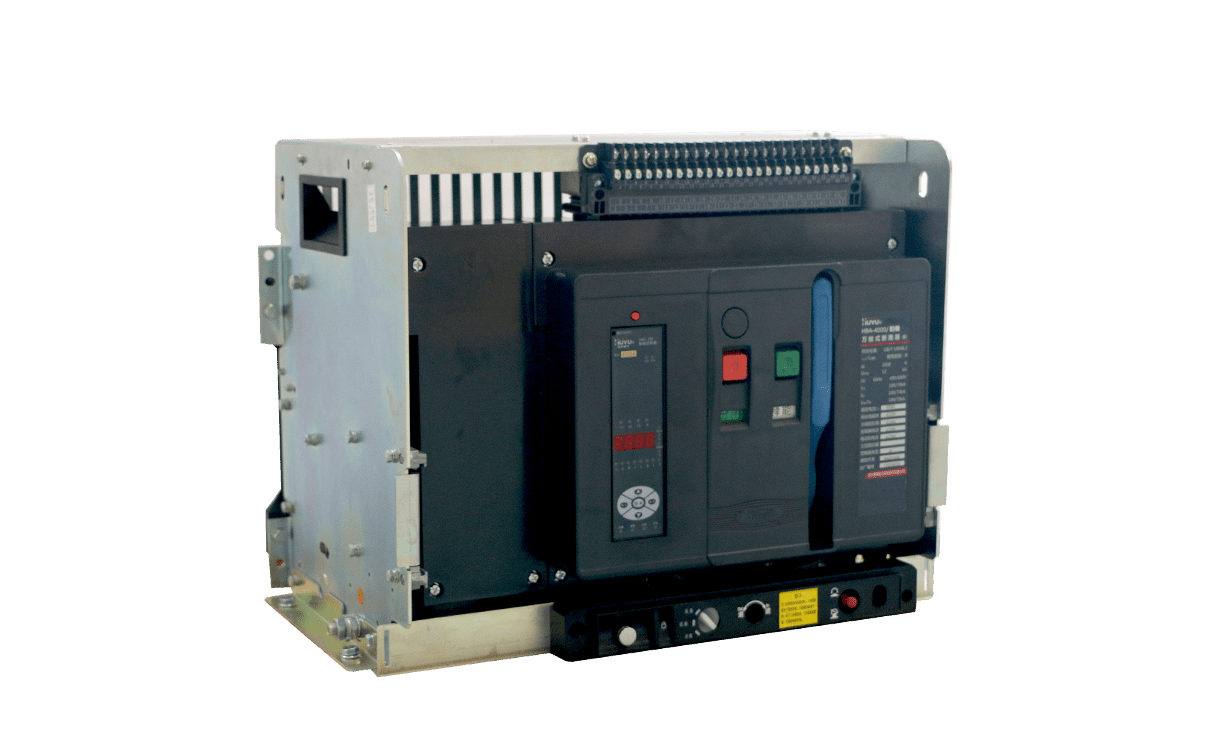

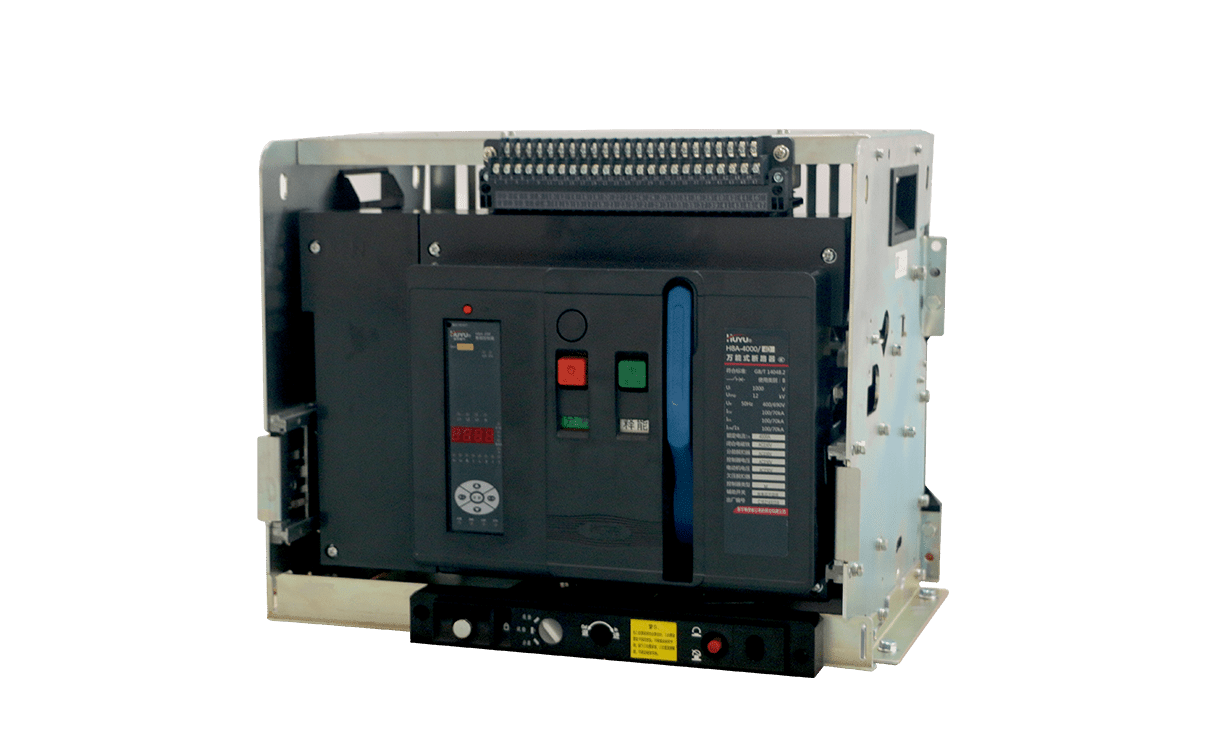

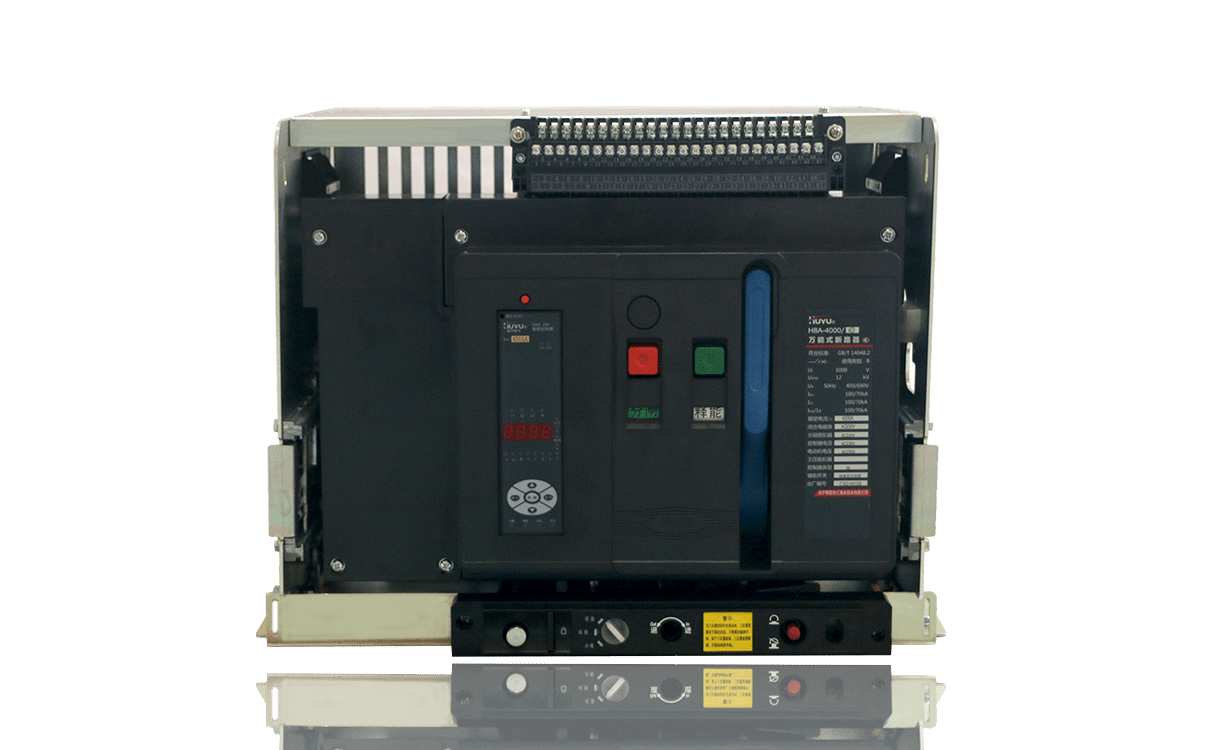

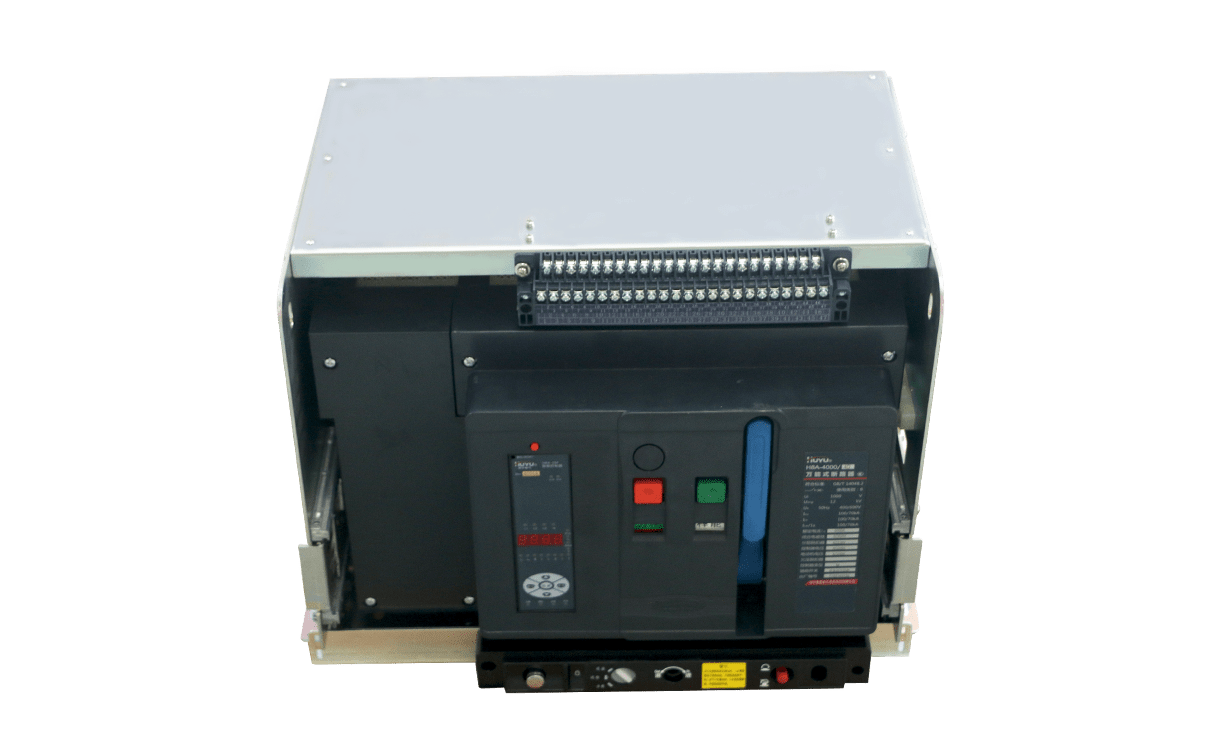

H8A系列万能式断路器（以下简称断路器），适用于交流50Hz,额定工作电压400V、690V、额定电 流6300A及以下的配电网络中，用来分配电能，保护线路及电源设备，使其免受过载、欠电压、 短路接地等故障的危；该断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。

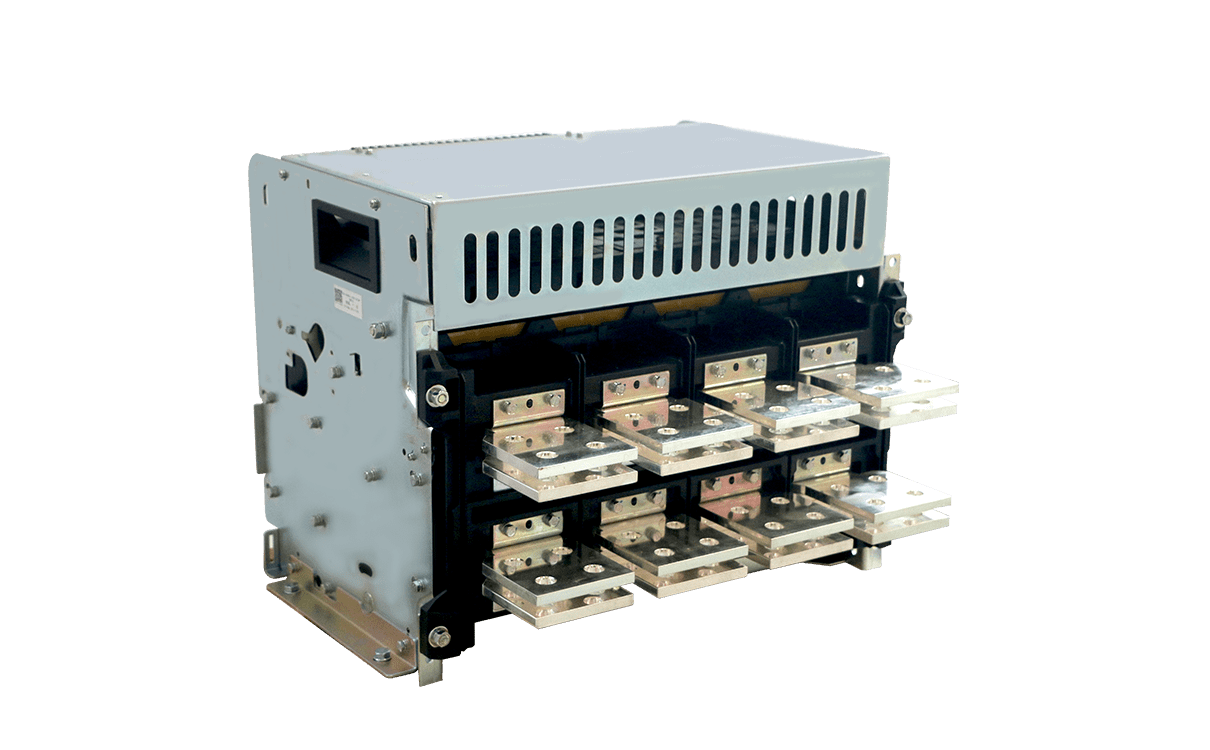

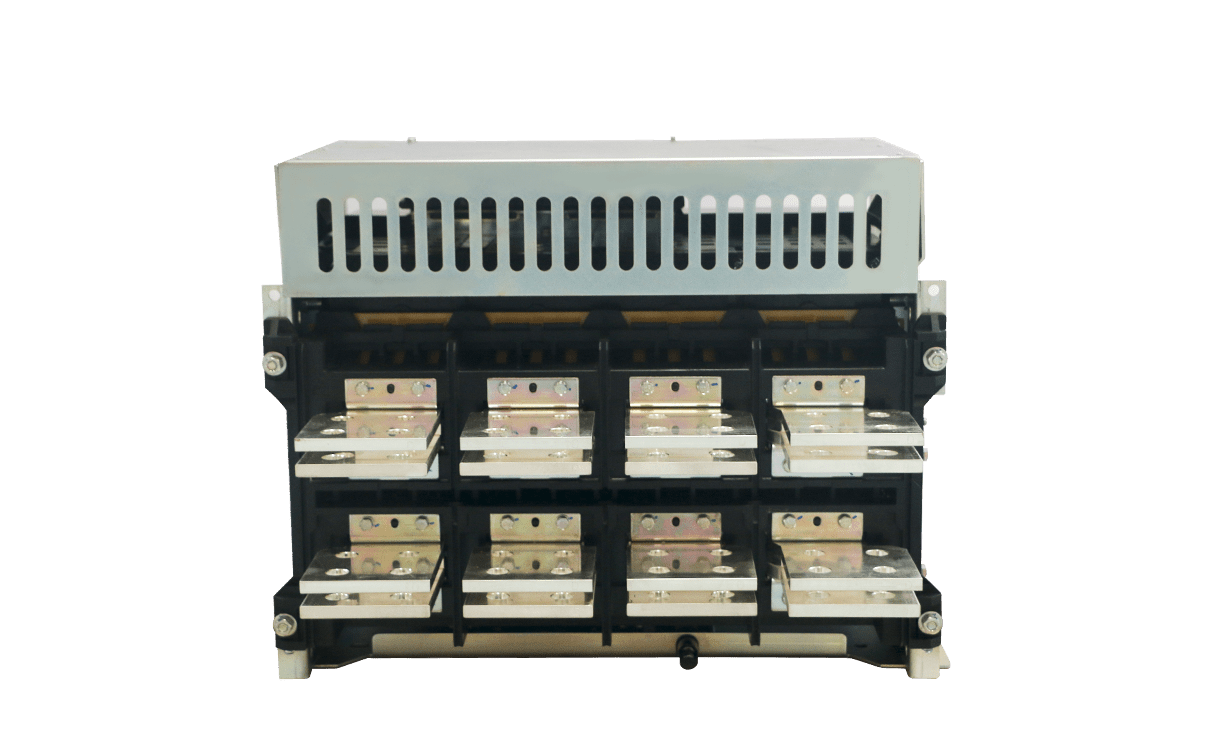

产品可上进线或下进线
符合标准：GB14048. 2、IEC/EN60947-2。
正常工作条件
1、周围空气温度
1.1、上限值不超过+40℃：
1.2、下限值不低于-5℃；
1.3、24h的平均值不超过+35℃。
注：
（1）下限值为-10℃或-25℃的工作条件，在订货时用户须向本厂申明：
（2）上限值超过+40℃或下限值低于-25℃的工作条件，用户应与本厂协商。
2、海拔
安装地点海拔不超过2000米。
3、大气条件
空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如：20℃时湿度为90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
4、污染等级：3级。
5、安装类别
断路器主电路及欠压脱扣器线圈、电源变压器初级线圈的安装类为lV，其余辅助电路，控制电路安装类别为l11，
6、使用类别：B类。
7、安装条件
断路器应按照本说明书的安装要求安装，断路器的垂直倾斜度不超过5度。
型号及含义
1、型号与含义
H8A系列断路器具有三个壳架等级的额定电流。断路器的主要参数达到（lcs=lcu=lcw）同行的**水平，适用于绝大部分场所。安装方便可简单实现：水平连接、垂直连接。具有防护等级高的二次接线端子，安全防护更安全。智能控制器可实现：过载、短路、欠电压和接地故障等基本保护功能，并可进行配电回路的电流电压、频率、谐波分析，提供多曲线过载保护，功能齐全。
主要技术参数
断路器的主要参数
