概述

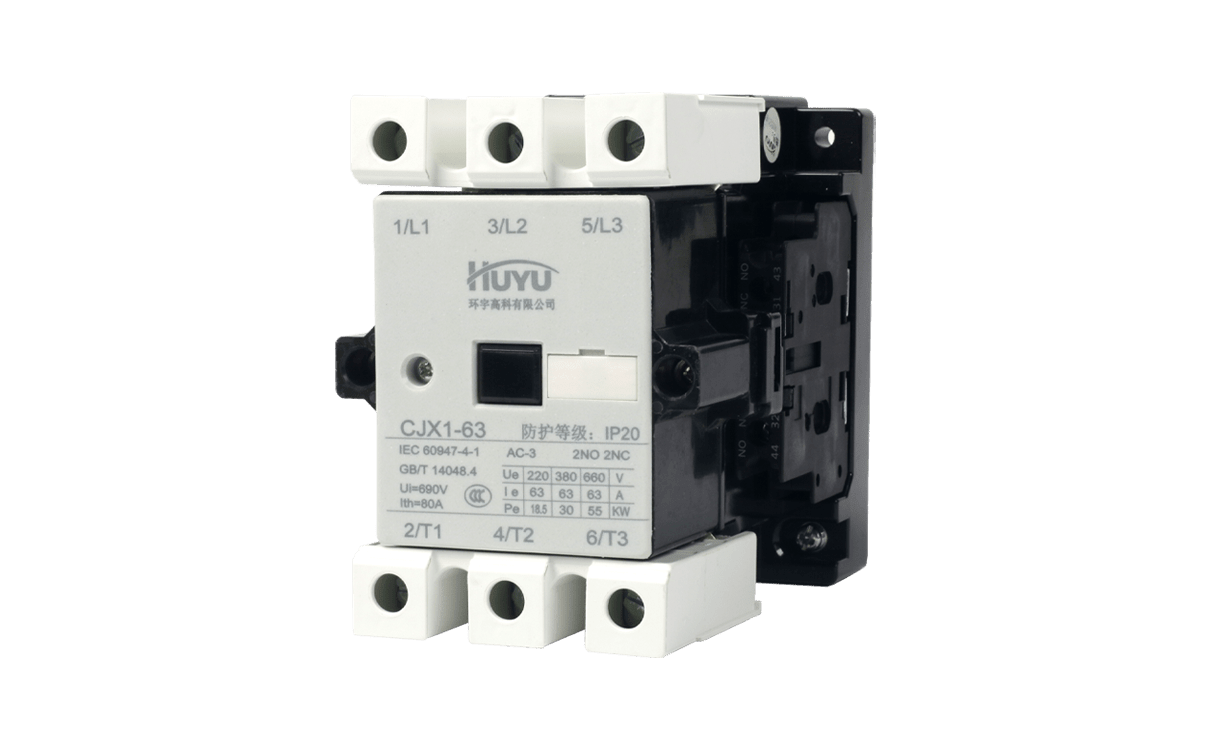

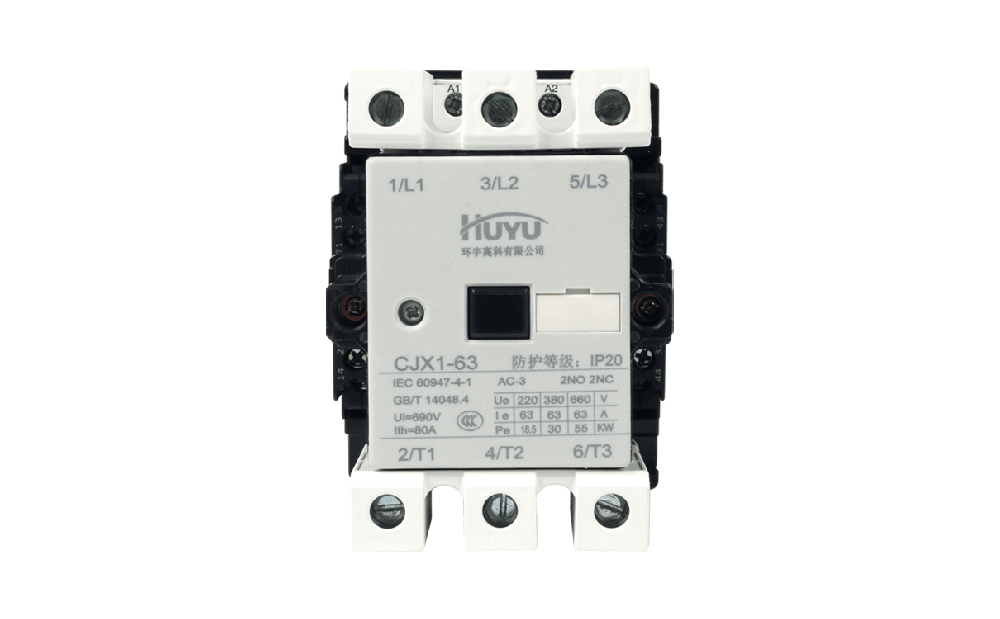

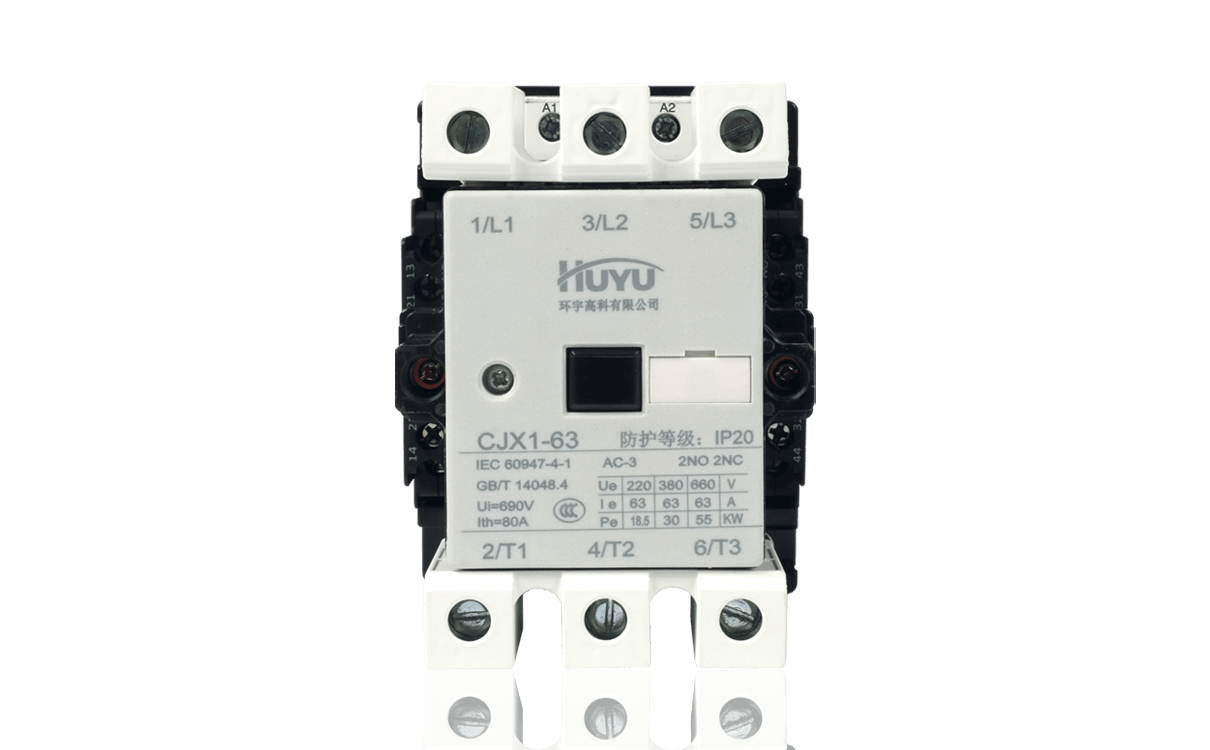

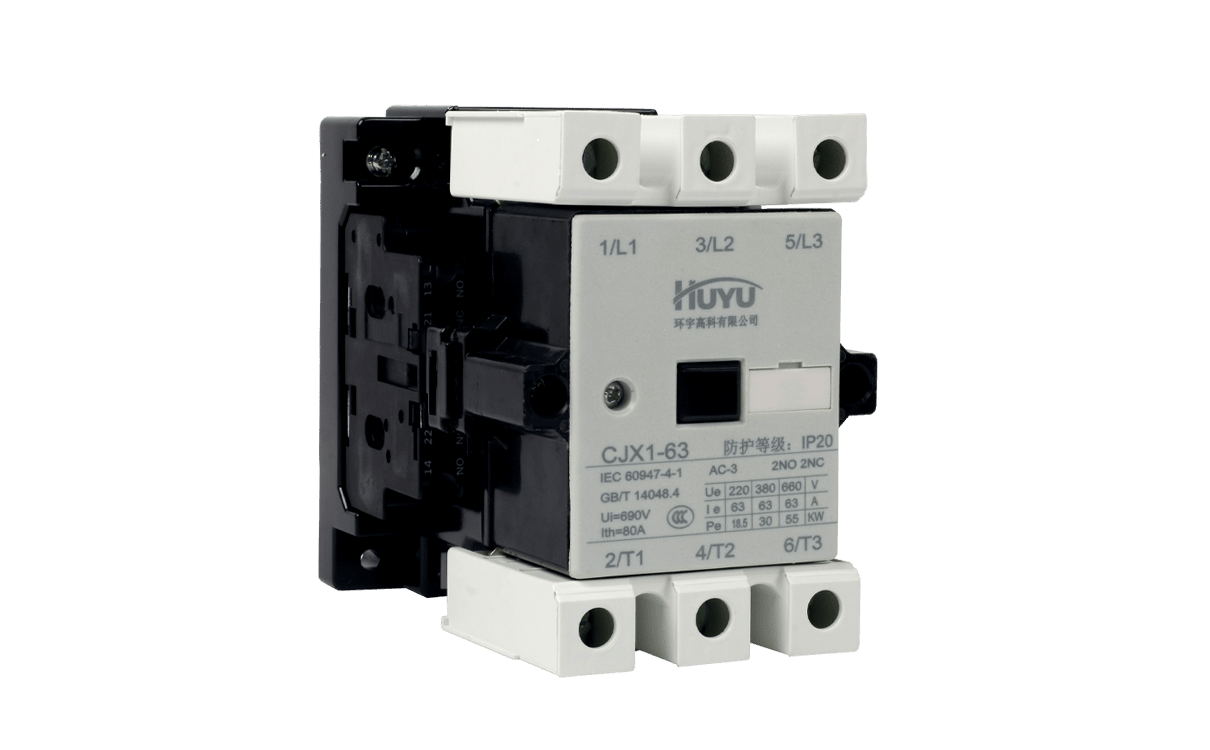

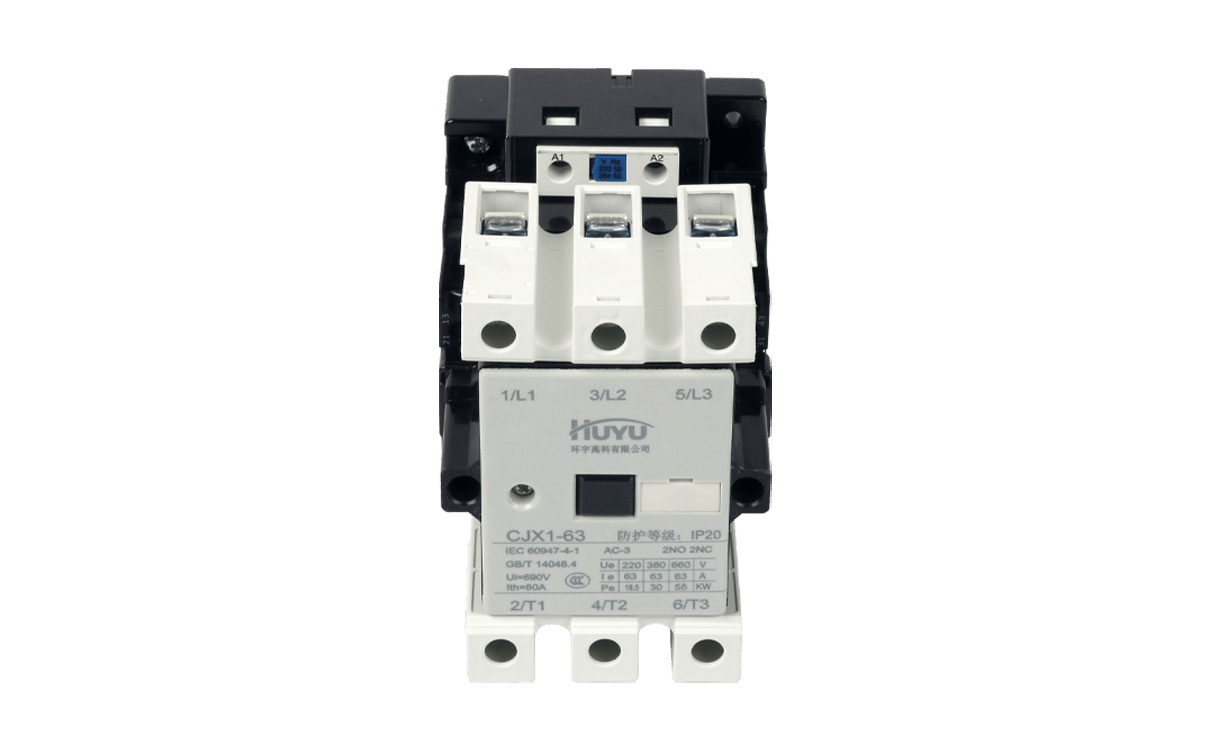

CJX1系列交流接触器适用于交流50Hz或60Hz,电压至660V、电流至475A的电力线路中,供远距离频繁起动和控制电动机及接通与分断电路。经加装机械联锁机构后组成CJX1系列可逆接触器,可控制电动机的起动、停止及反转,性能等同于3TB、3TF。
本产品符合GB14048.4、IEC60947-4-1等标准。
正常工作条件
1、周围空气温度:-5℃~+40℃,24小时内其平均值不超过+35℃;
2、海拔:不超过2000m;
3、大气条件:安装地点的空气相对湿度在+40℃时不超过50%,在较低温度下可允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊措施;
4、污染等级:3级;
5、安装类别:Ⅲ类;
6、安装条件:安装面与垂直倾斜度不大于±5°;
7、冲击振动:安装在无显著摇动、冲击和振动的地方。
8、运输、储存:接触器在运输中不应受到剧烈的碰撞和振动,在运输和储存中均不得受到雨雪侵袭。接触器适于在-25℃~+55℃之间,短时间(24h内)可达+70℃的温度下运输和储存。
型号及含义
主要技术参数
1、接触器的主要技术性能指标见表1。
2、接触器的线圈工作电压(Us)为(50Hz)36V、110V、127V、220V、380V,其它规格可与制造厂协商。
3、动作特性:吸合电压为85%-110%Us,释放电压为20%-75%Us。
4、辅助触头的基本参数及性能见表2.
5、接触器吸引线圈消耗功率及能效等级见表3.
表1 技术参数
表2 接触器辅助触头参数
表3 接触器吸引线圈消耗功率及能效等级
