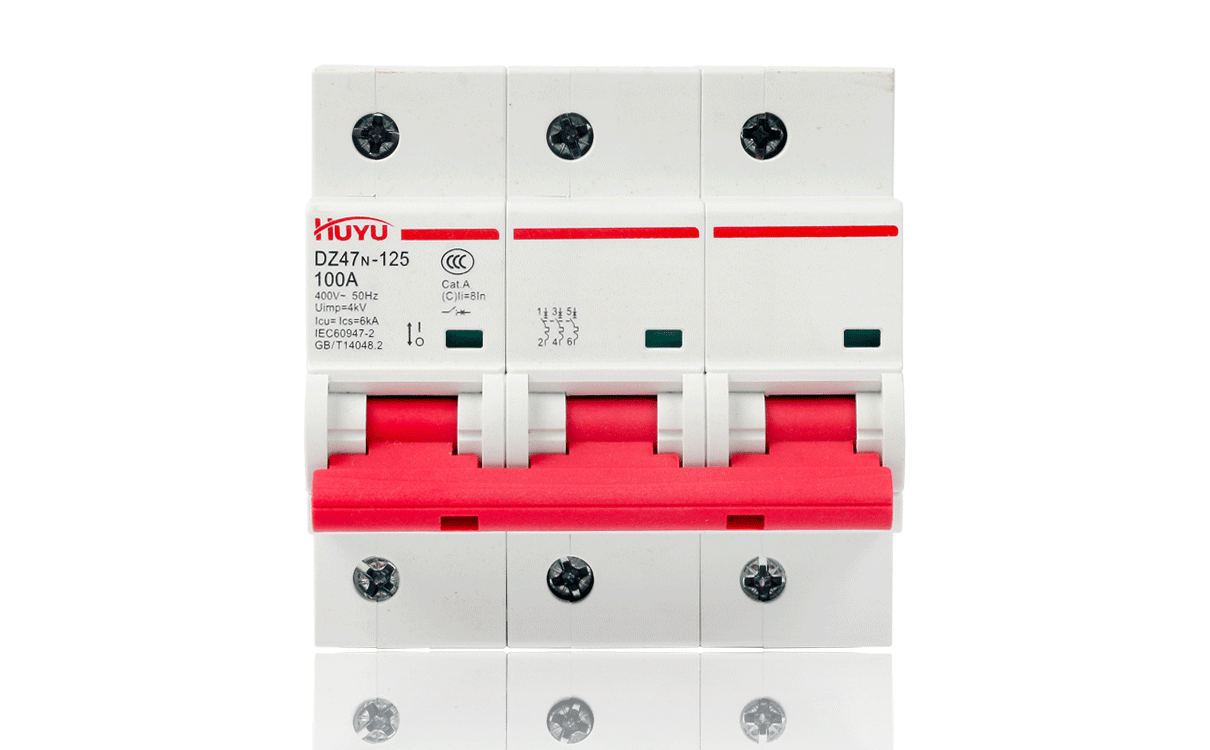

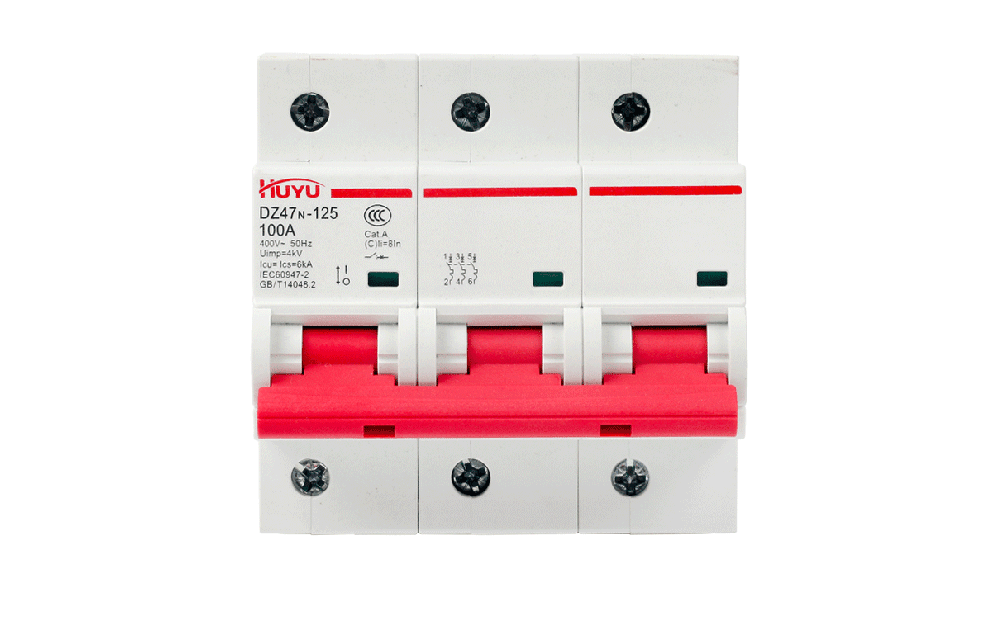

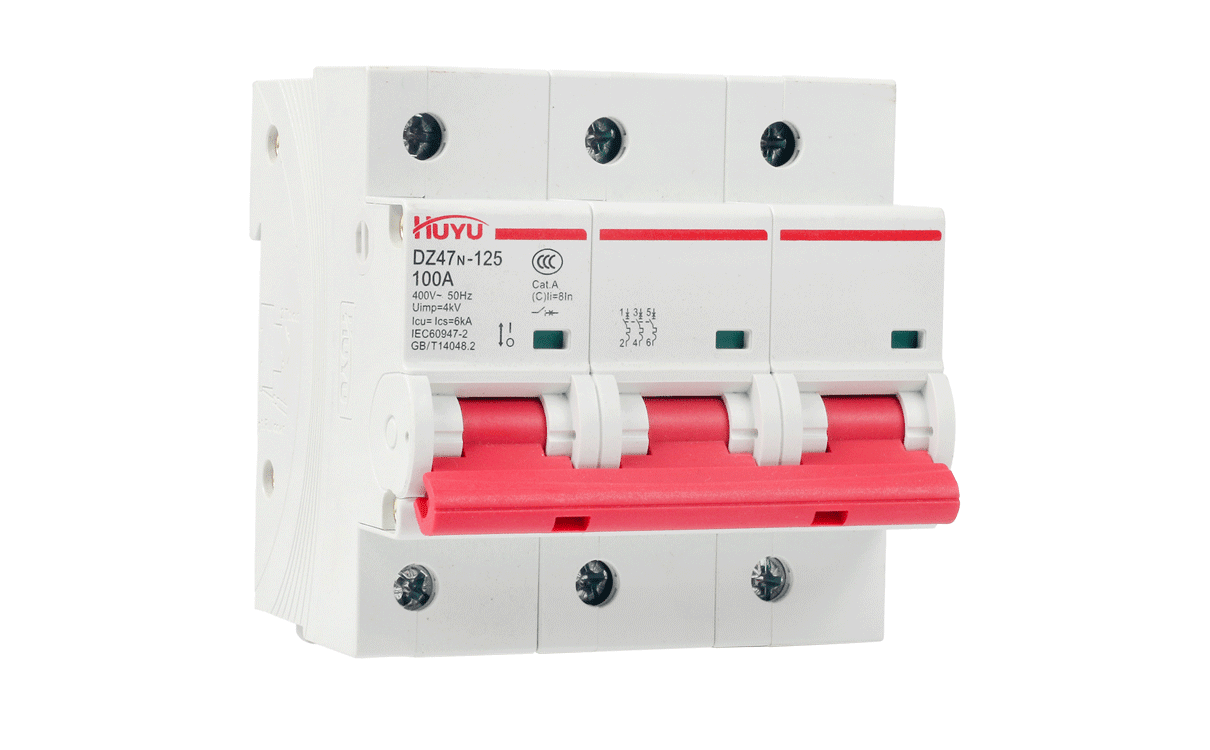

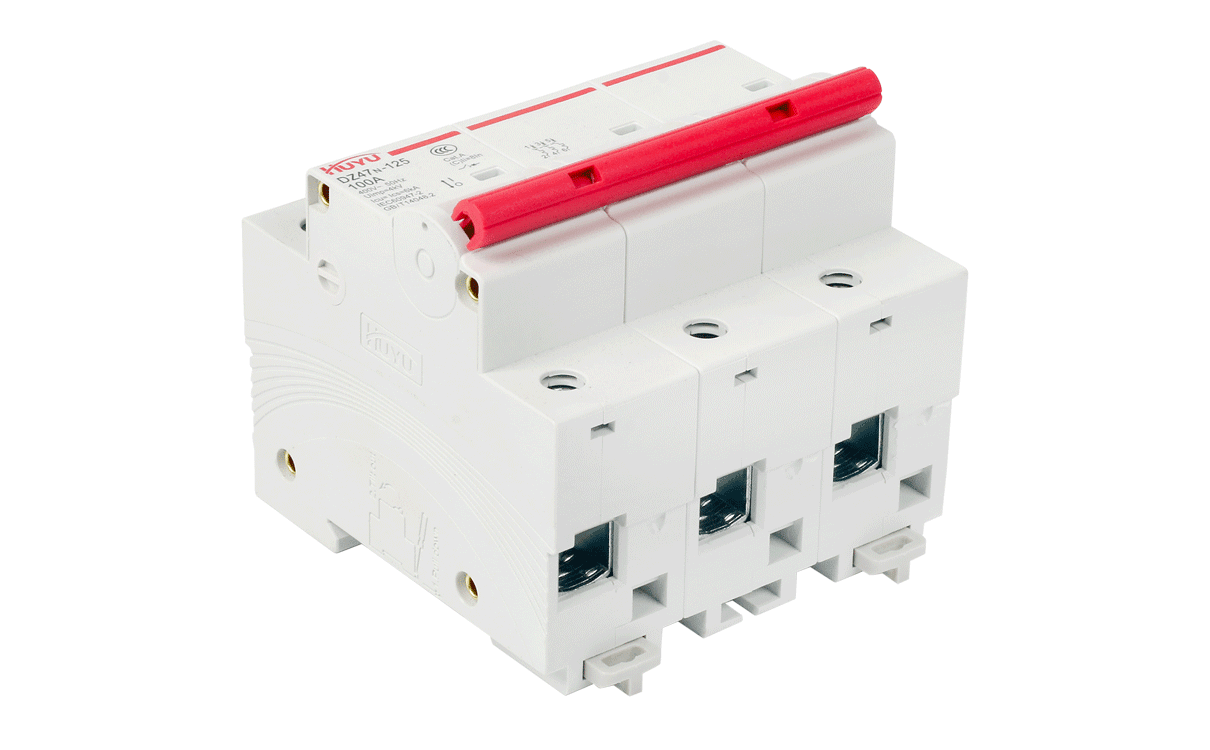

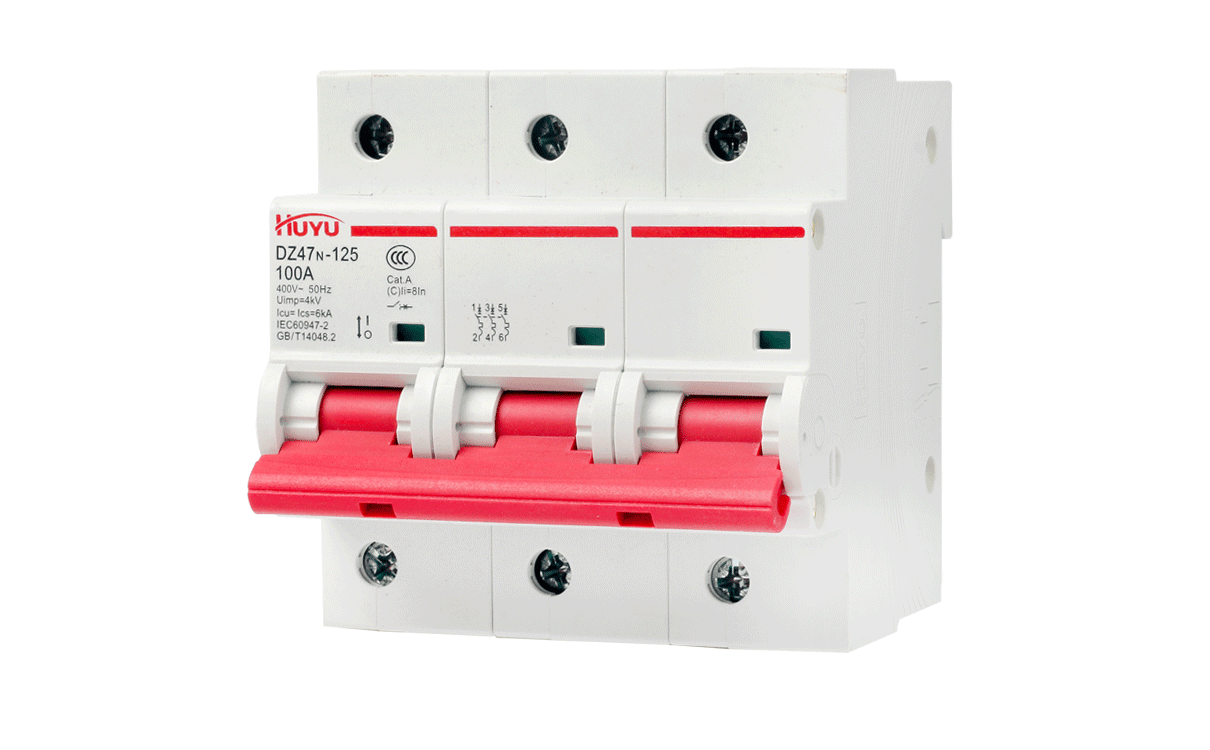

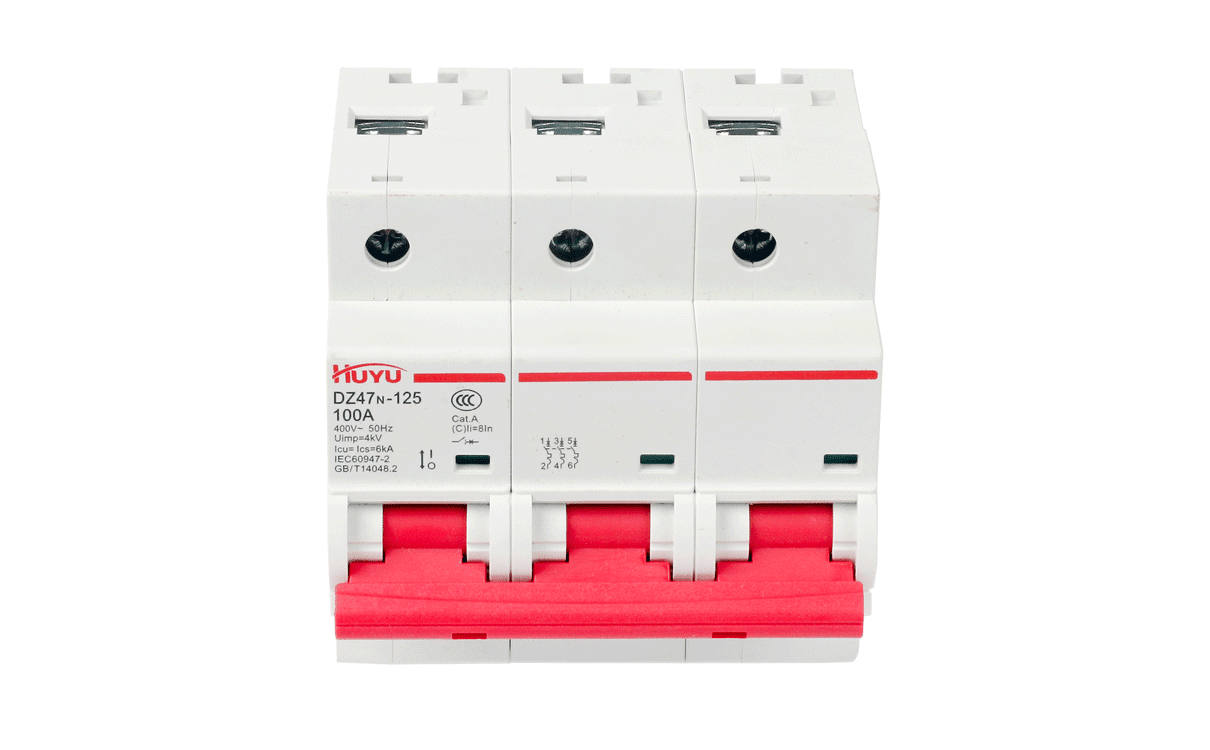

DZ47N-125 大电流断路器
DZ47N-125系列塑料外壳式断路器(以下简称断路器)主要适用于交流50Hz,额定电压至400V,额定工作电流至125A的电力线路中对电力设施和电气设备进行过电流保护,亦可用于不频繁的通断操作。特殊要求时可以增加信号控制脱扣功能,对线路进行远距离控制分断或自动信号控制分断功能,目前信号控制脱扣功能广泛应用于IC卡预付费电表配套使用来控制电路的通断。
极数

概述




DZ47N-125系列塑料外壳式断路器(以下简称断路器)主要适用于交流50Hz,额定电压至400V,额定工作电流至125A的电力线路中对电力设施和电气设备进行过电流保护,亦可用于不频繁的通断操作。特殊要求时可以增加信号控制脱扣功能,对线路进行远距离控制分断或自动信号控制分断功能,目前信号控制脱扣功能广泛应用于IC卡预付费电表配套使用来控制电路的通断。

该系列断路器符合GB/T 14048.2等标准的要求。



正常工作条件




1、周围空气温度上限值不超过+40℃,下限值不低于-5℃。24h内平均温度不超过+35℃。

2、安装地点的海拔高度不超过 2000m。

3、安装地点的大气相对湿度,在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

4、污染等级 2。

5、安装类别为Ⅱ、Ⅲ类。

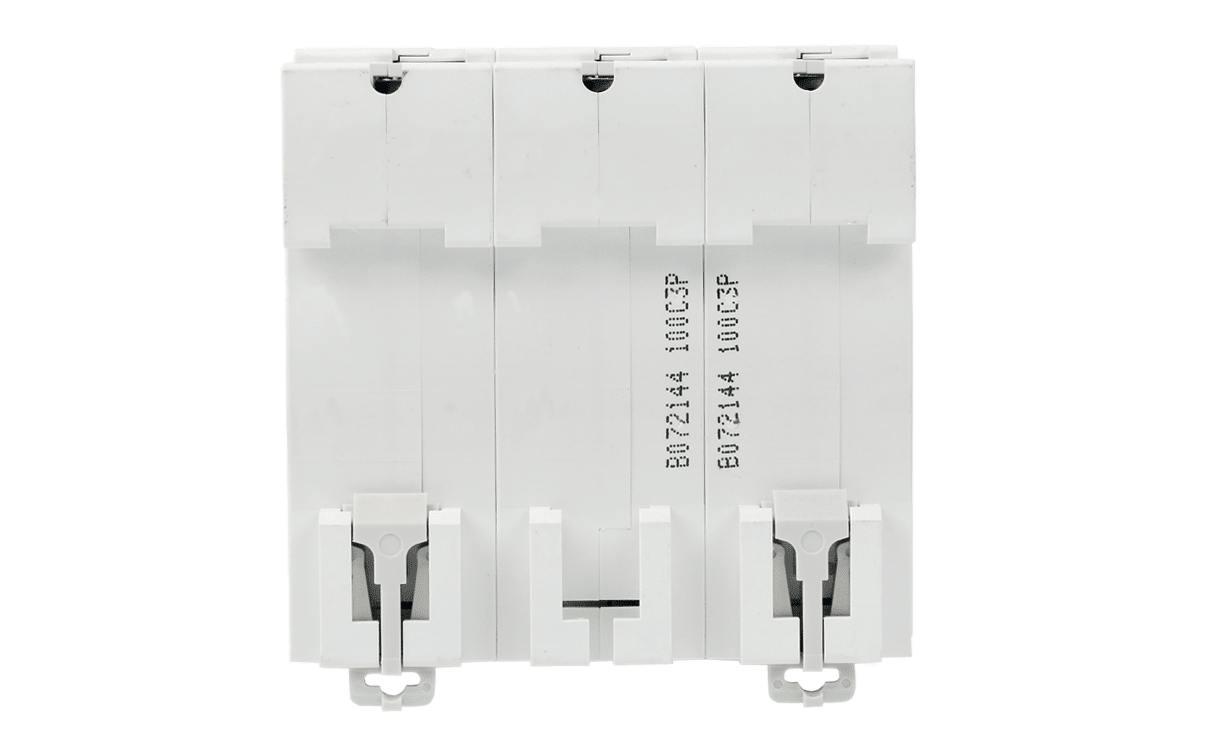

6、断路器采用35mm标准导轨安装。

7、断路器一般应垂直安装,手柄向上为接通电流位置。

8、安装处应无显著冲击和振动。

型号及含义




1、型号与含义




主要技术指标




1、壳架等级额定电流Inm:125A。

2、额定电压Ue:50Hz,230V(1P,1P+N),400V(2P,3P,3P+N,4P)。

3、额定电流In:63A、80A、100A、125A。

4、额定分断能力:H型Icu=10kA,Ics=7.5kA;普通型Icu=Ics=6kA。

5、极数:1P、1Na、1Nb、2P、3P、3Na、3Nb、4P。

6、防护等级:IP20。

7、寿命:机械寿命 10000次,电寿命:1500次。



附件主要技术参数




1、额定控制电源电压Us:AC230V,50Hz。

2、信号控制脱扣时间:

1)延时时间:0.2s≤t<9s;

2)瞬时时间:t<0.1s。
